包装要领书 9 5-3 固定台架 对固定台架规格，请保养卷盘托。 1. 用纤维丝胶带将气泡包装膜固定在切刀台上。 2. 用纤维丝胶带固定整个卷盘支架。 3. 用纤维丝胶带将卷盘支架固定在调节杆上。 用纤维丝胶带固定卷盘支架 用纤维丝胶带将气泡包 装膜 固 定在切刀台上 用纤维丝胶带固定卷盘支架
包装要领书
8

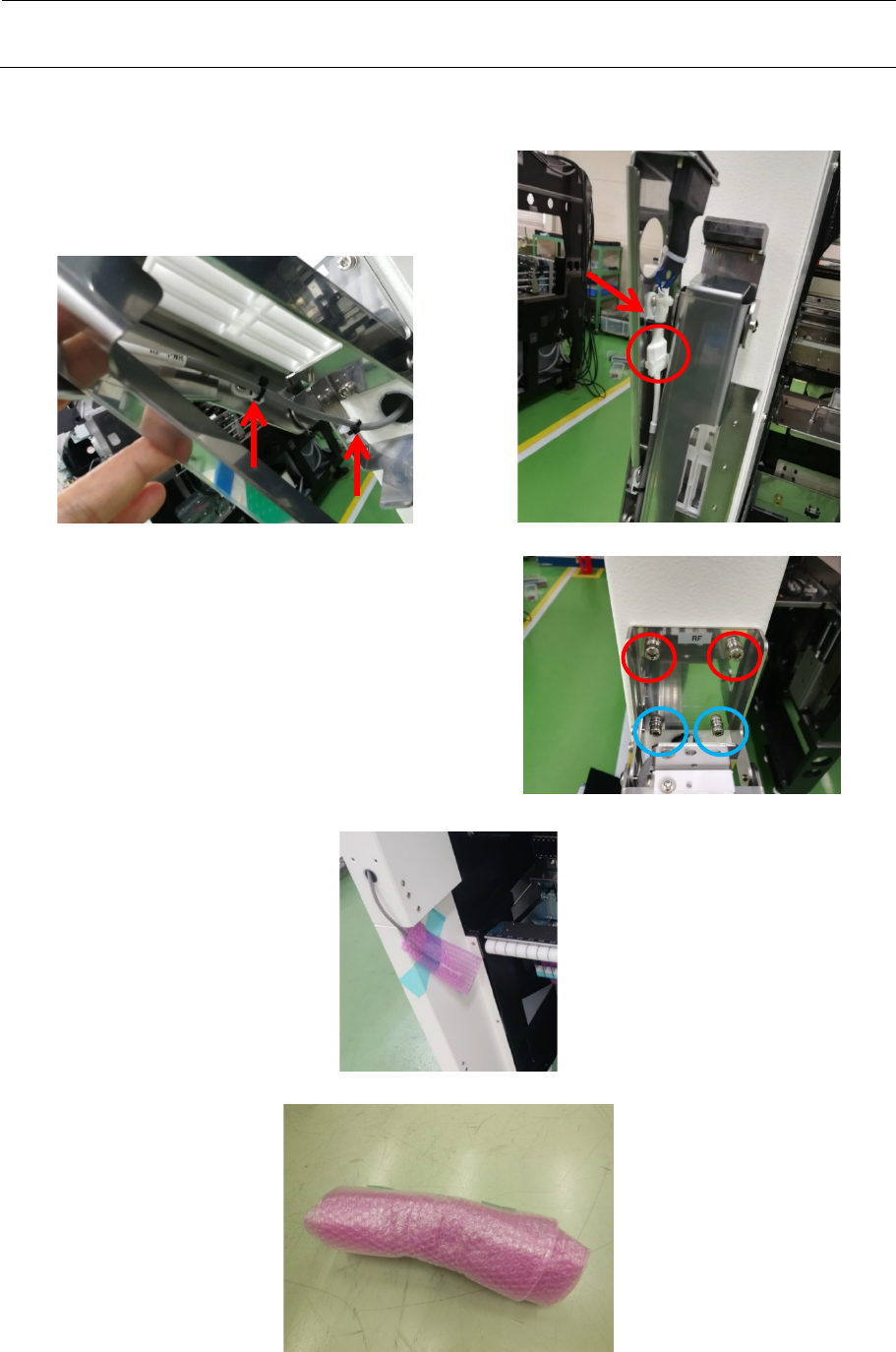

进行供料器设置台的拆卸。
1. 切断捆束带（红色箭头部），拔出连接器（红圈部）。
2. 卸下供料器设置台本体。
松开蓝圈部 2 个螺丝，拆下红圈部 2 个螺丝。
下侧呈 U 字形状，向上拉起即可拆下供料器
设置台。
螺丝固定到原来的位置。（4 处）
3. 从本体伸出的电线束用气泡包装膜包卷，以纤维丝胶带固定。
4. 拆下的供料器设置台用气泡包装膜包裹，一起放入包装箱。
包装要领书
9
5-3 固定台架
对固定台架规格，请保养卷盘托。
1. 用纤维丝胶带将气泡包装膜固定在切刀台上。
2. 用纤维丝胶带固定整个卷盘支架。
3. 用纤维丝胶带将卷盘支架固定在调节杆上。
用纤维丝胶带固定卷盘支架
用纤维丝胶带将气泡包装膜固
定在切刀台上
用纤维丝胶带固定卷盘支架
包装要领书
10
第6章 主机整体
① 请把下一页中的纸粘貼在护罩上面之下图所示的部分。（4 处。可黑白打印。）
② 用聚氯乙稀塑料把机器整体包起来。
尺寸∶与 FX-2 尺寸相同
