RX-8_包装要领书.pdf - 第6页
包装要领书 4 2-2 X 框架的固定 ① 请将左右的 X 框架抵住装置前侧的 Y 限动器，将下图所示的部分用 SHIPING CLAMP (Y) 和 M5 × 10 六角头螺栓予以固定。 (b) EZ445572001 SHIPPING CLAMP (Y) 2 个 SM6051002TN M5 × 10 六角头螺栓 4 个 b
包装要领书
3
第2章 XY 装置相关
2-1 贴装头部的固定

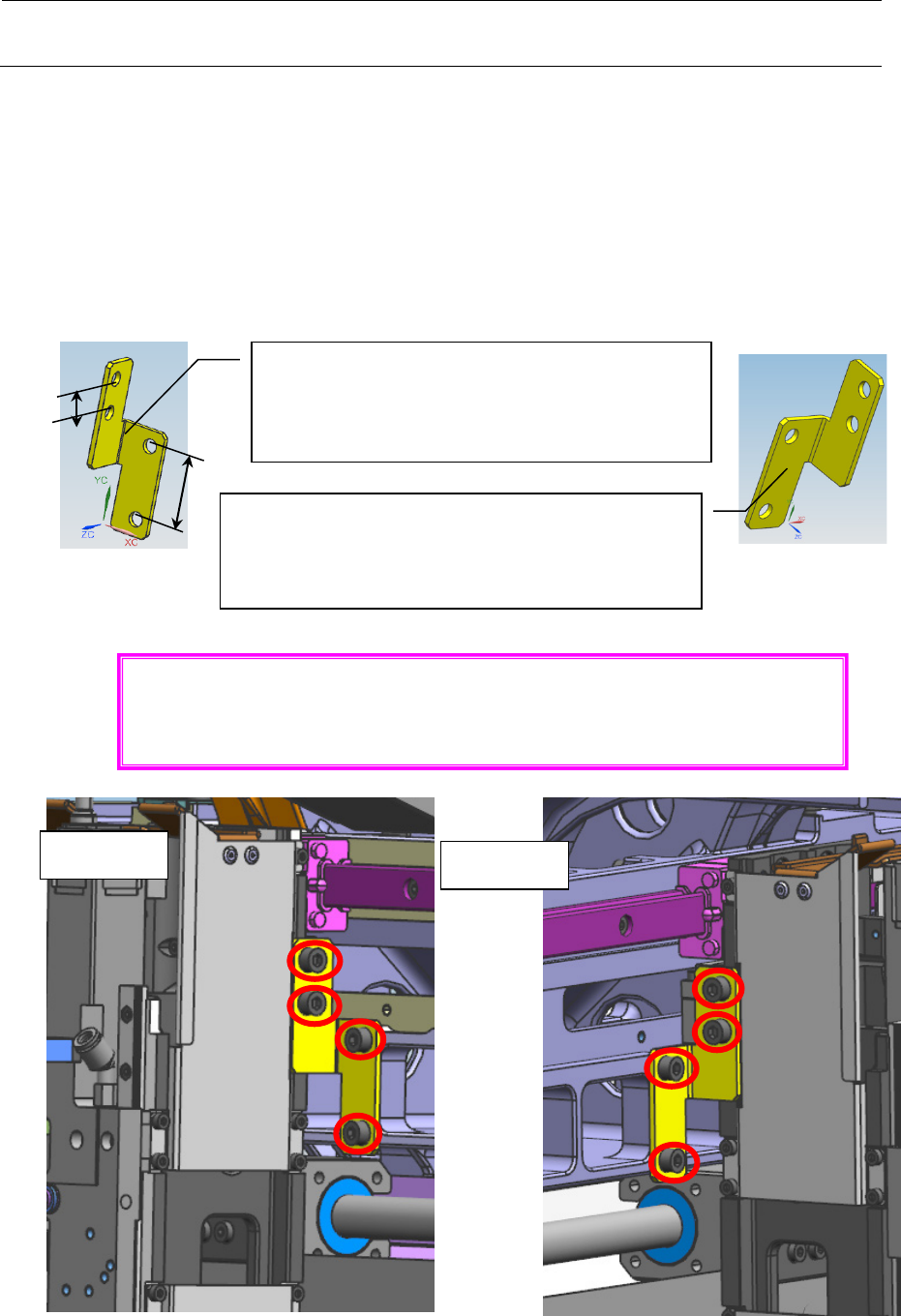

① 请使用下图红色圆圈所示的螺孔，以贴装头固定用金属板和 M4×10 六角头螺栓把左右各
个贴装头固定在 X 框架上。左右的贴片头分别有专用的贴片头运输固定片。
螺孔间距短的一方是贴片头侧，间距长的一方是 X 框架侧。
左贴片头用
40209036 SHIPPING_CLAMP_XL 1 个
EZ768343504 M5×10 六角头螺栓 4 个
右贴片头用
40159278 SHIPPING CLAMP X (R) 1 个
EZ768343504 M5×10 六角头螺栓 4 个
对右贴片头，如使用
RX-7
用的贴片头运输固定片
EZ446093801 SHIPPING
CLAMP (X) ，贴片头固定片有可能深入到贴片头部的下面，损伤 X 轴标尺，
所以一定要使用上述的 RX-7R 用共通的贴片头固定片。
注意
左贴片头
右贴片头
包装要领书
4
2-2 X 框架的固定

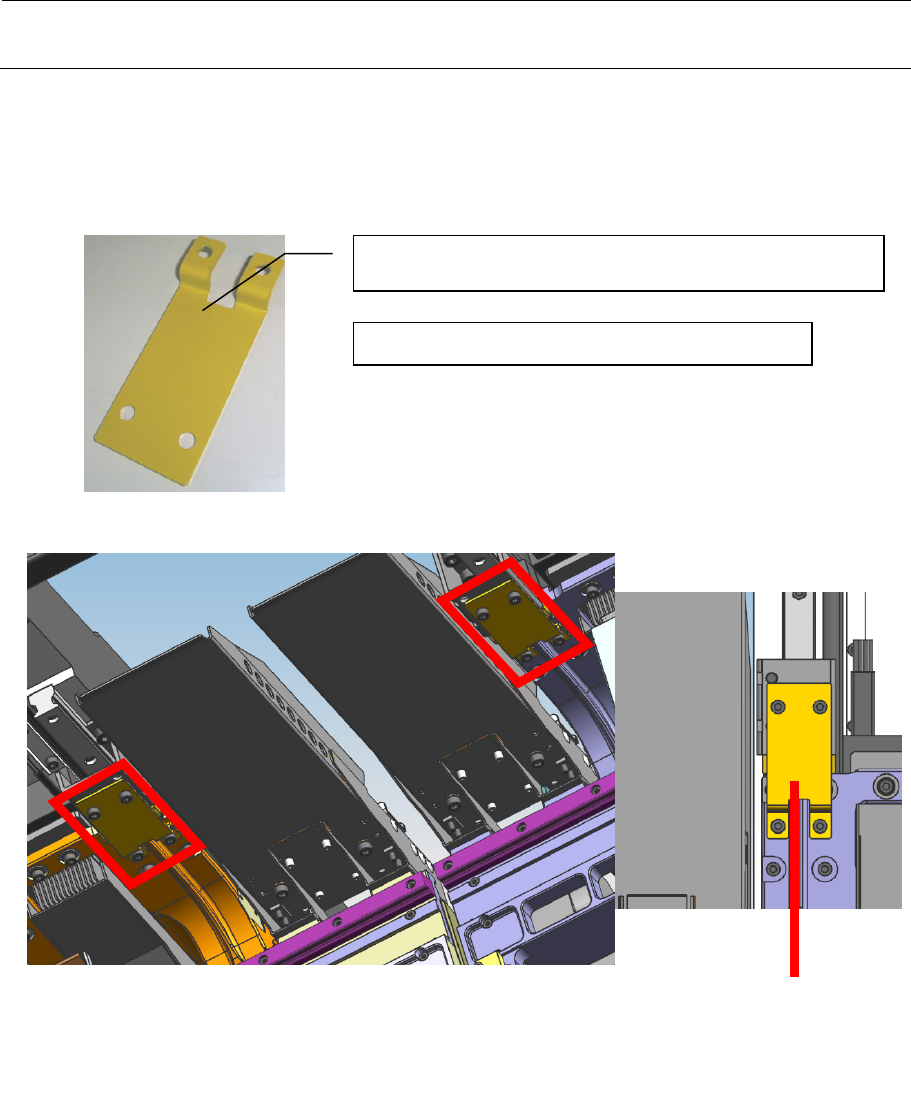

① 请将左右的 X 框架抵住装置前侧的 Y 限动器，将下图所示的部分用 SHIPING CLAMP (Y)
和 M5×10 六角头螺栓予以固定。
(b) EZ445572001 SHIPPING CLAMP (Y) 2
个
SM6051002TN
M5
×
10
六角头螺栓
4
个
b
包装要领书
5
第3章 LCD 监视器

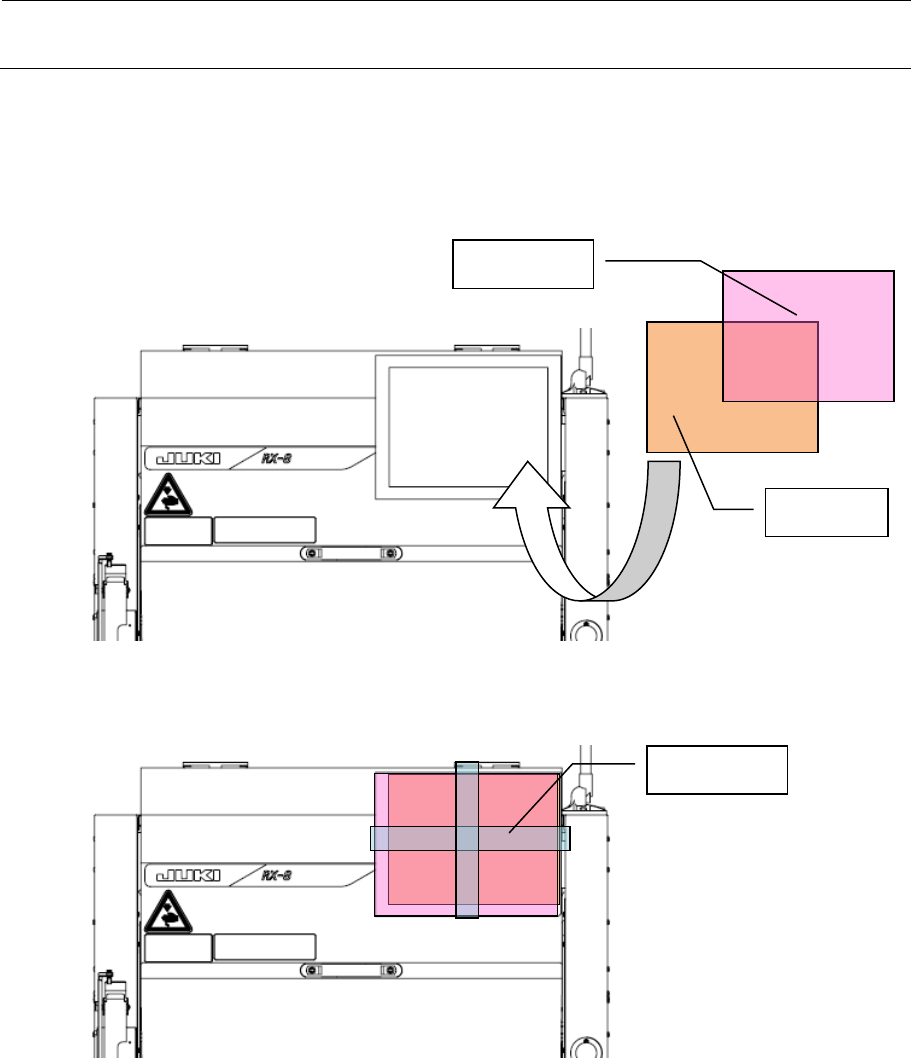

为了保护液晶部分免受冲击，请按下图所示覆盖上画面大小的瓦伦纸板，从瓦伦纸板到监视器
用气泡包装膜包裹，以纤维丝胶带固定。
瓦伦纸板
气泡包装膜
纤维丝胶带
