包装要领书 3 第 2 章 XY 装置相关 2-1 贴装头部的固定 ① 请使用下图红色圆圈所示的螺孔，以贴装头固定用金属板和 M4 × 10 六角头螺栓把左右各 个贴装头固定在 X 框架上。左右的贴片头分别有专用的贴片头运输固定片。 螺孔间距短的一方是贴片头侧，间距长的一方是 X 框架侧。 左贴片头用 40209036 SHIPPING_CLAMP_XL 1 个 EZ768343504 M5 × 10 六角头螺栓 4 个 右贴片头用 4…
包装要领书
2
第1章 贴装头装置相关
1-1 贴装头部的固定

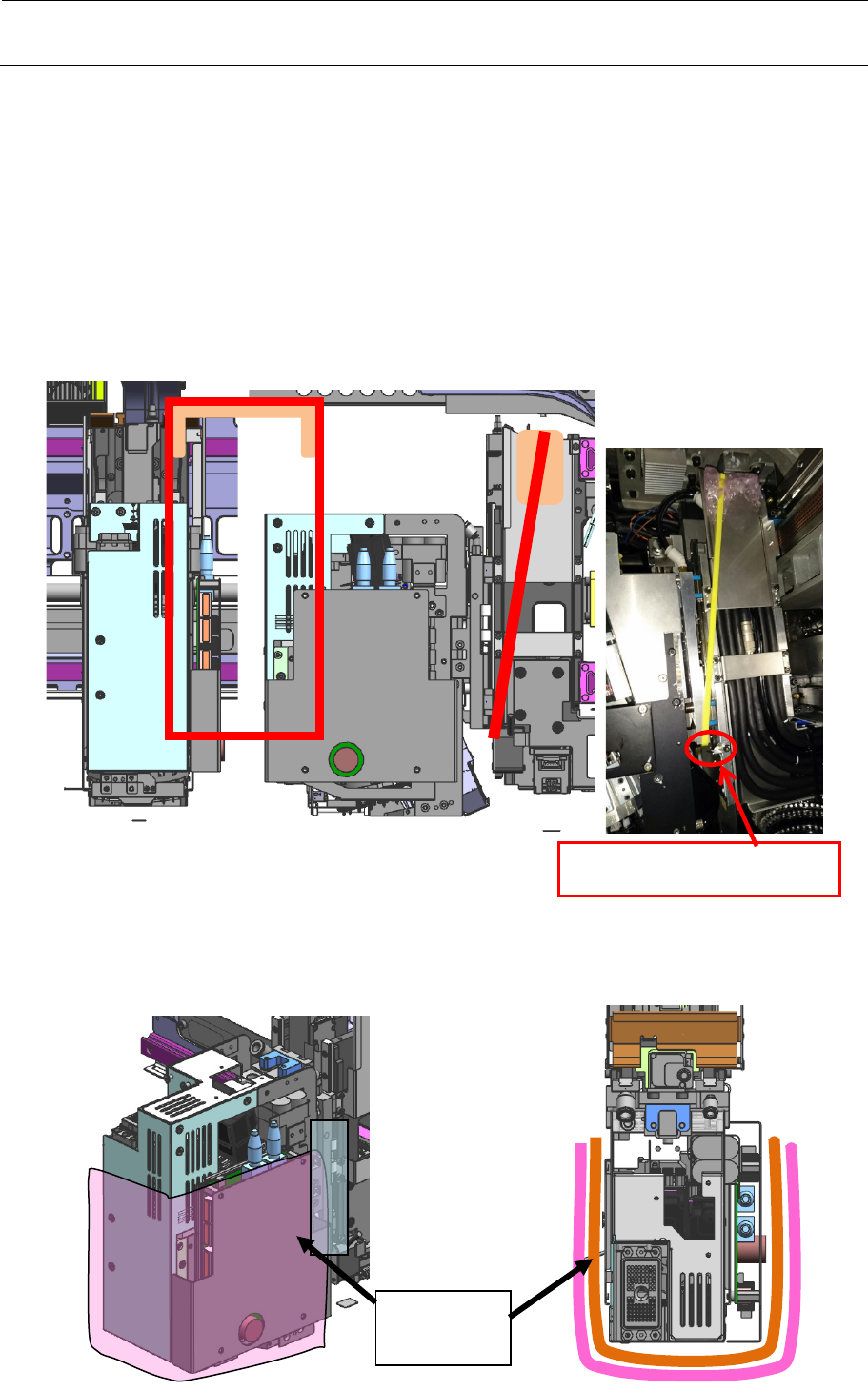

为了防止运输时 Z 轴工作台下落到机械限位，用扎线扣带固定。
用下述的扎线扣带将工作台下部和 Z 轴装置上端予以固定。
气泡包装膜 100×200 mm
HX006740000 CABLE BAND 份数：各 2（对左右贴片头实施）
请用防锈纸（王子 F-TEX 公司生产的“KS-VCI FEROBRITE U-35SS-1（塑料用）”覆盖贴
装头下部，其上面再用气泡包装膜覆盖，以纤维丝胶带固定。
注意不要弯曲润滑脂护罩
防锈纸
气泡包装膜
包装要领书
3
第2章 XY 装置相关
2-1 贴装头部的固定
① 请使用下图红色圆圈所示的螺孔，以贴装头固定用金属板和 M4×10 六角头螺栓把左右各
个贴装头固定在 X 框架上。左右的贴片头分别有专用的贴片头运输固定片。
螺孔间距短的一方是贴片头侧，间距长的一方是 X 框架侧。
左贴片头用
40209036 SHIPPING_CLAMP_XL 1 个
EZ768343504 M5×10 六角头螺栓 4 个
右贴片头用
40159278 SHIPPING CLAMP X (R) 1 个
EZ768343504 M5×10 六角头螺栓 4 个
对右贴片头，如使用
RX-7
用的贴片头运输固定片
EZ446093801 SHIPPING
CLAMP (X) ，贴片头固定片有可能深入到贴片头部的下面，损伤 X 轴标尺，
所以一定要使用上述的 RX-7R 用共通的贴片头固定片。
注意
左贴片头
右贴片头
包装要领书
4
2-2 X 框架的固定
① 请将左右的 X 框架抵住装置前侧的 Y 限动器，将下图所示的部分用 SHIPING CLAMP (Y)
和 M5×10 六角头螺栓予以固定。
(b) EZ445572001 SHIPPING CLAMP (Y) 2
个
SM6051002TN
M5
×
10
六角头螺栓
4
个
b
