包装要领书 7 第 5 章信号灯、安全护罩、供料器设置台、台架 5-1 信号灯 ① 请推动信号灯根部的滑片，朝机器后侧方向伏倒。 ② 请用包装材料包卷照明部分，以纤维丝胶带固定到机器上。 5-2 安全护罩、供料器设置台请用纤维丝胶带固定好安全护罩，不要让它打开。后侧側使滑动装置上面装置正面安全护罩纤维丝胶带纤维丝胶带用包装材料包卷，以纤维丝胶带固定到机器上

包装要领书

第4章底座上表面

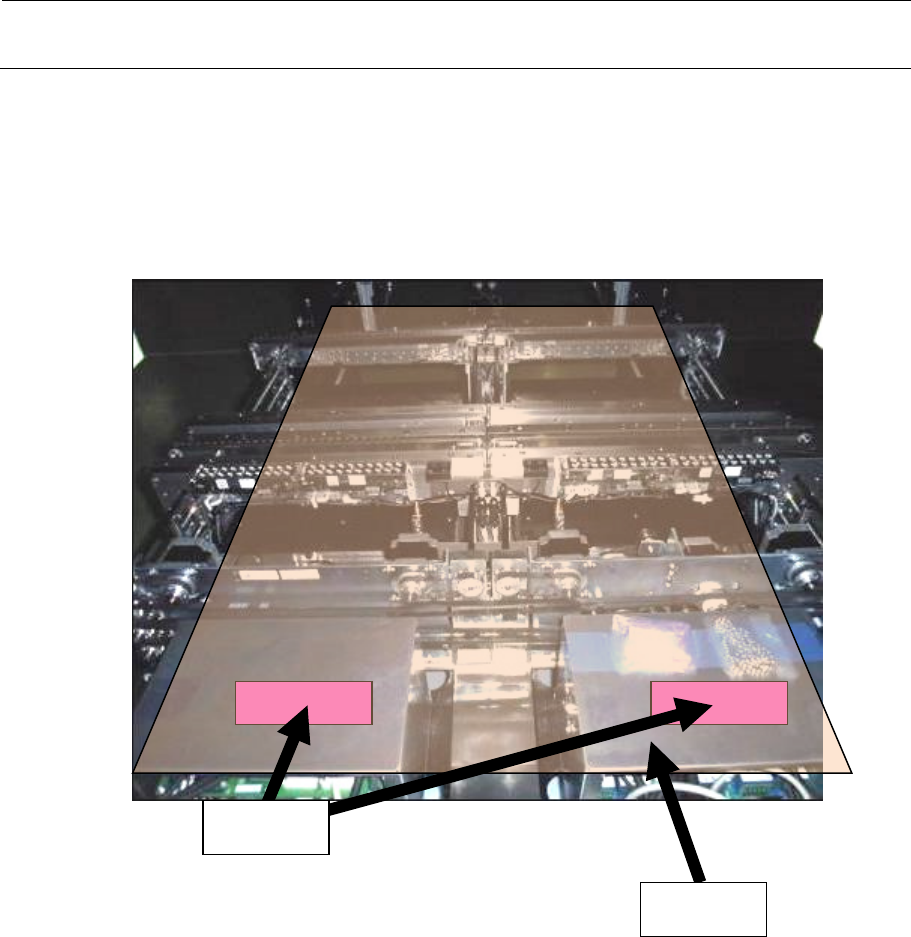

① 请在后侧的图示部分放置干燥剂，用纤维丝胶带固定。

② 请把整体用防锈纸“王子 F-TEX 公司生产的「KS-VCI FEROBRITE U-35SS-1（塑料

用）」”覆盖，以纤维丝胶带固定。

乾燥剂

防锈纸

包装要领书

第5章信号灯、安全护罩、供料器设置台、台架

5-1 信号灯

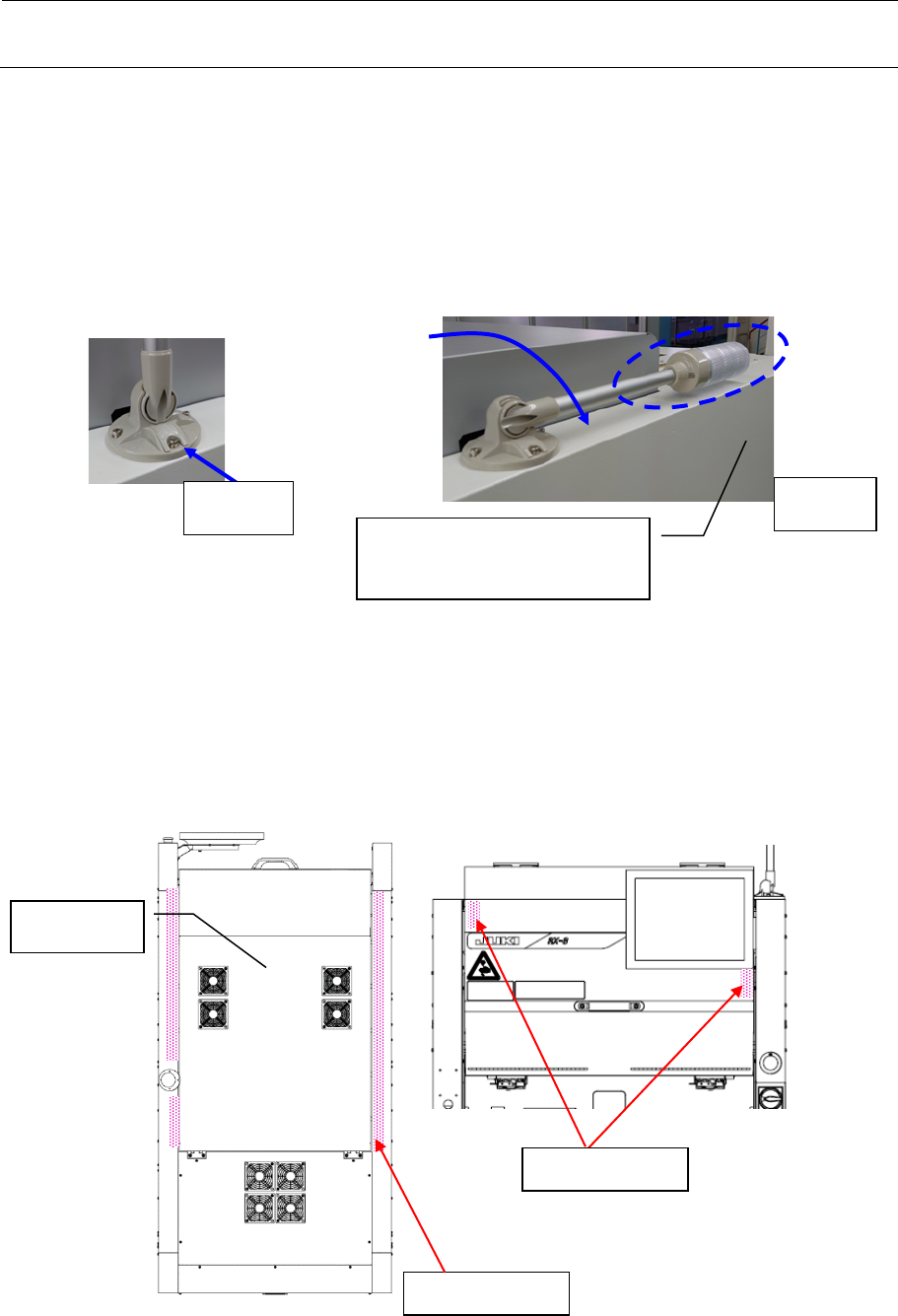

① 请推动信号灯根部的滑片，朝机器后侧方向伏倒。

② 请用包装材料包卷照明部分，以纤维丝胶带固定到机器上。

5-2 安全护罩、供料器设置台

请用纤维丝胶带固定好安全护罩，不要让它打开。

后侧側

使滑动

装置上面

装置正面

安全护罩

纤维丝胶带

用包装材料包卷，以纤维丝

胶带固定到机器上

包装要领书

进行供料器设置台的拆卸。

1. 切断捆束带（红色箭头部），拔出连接器（红圈部）。

2. 卸下供料器设置台本体。

松开蓝圈部 2 个螺丝，拆下红圈部 2 个螺丝。

下侧呈 U 字形状，向上拉起即可拆下供料器

设置台。

螺丝固定到原来的位置。（4 处）

3. 从本体伸出的电线束用气泡包装膜包卷，以纤维丝胶带固定。

4. 拆下的供料器设置台用气泡包装膜包裹，一起放入包装箱。
