(4) 按住操作台的[POWER ON]按钮 1 秒以上。

[POWER ON]按钮亮黄绿色灯，装置开始进行自检测。

Fig.1 C8Fig.1 C8

Fig.1 C8

自检测需要 2 ～3 分钟时间，请就地待机。

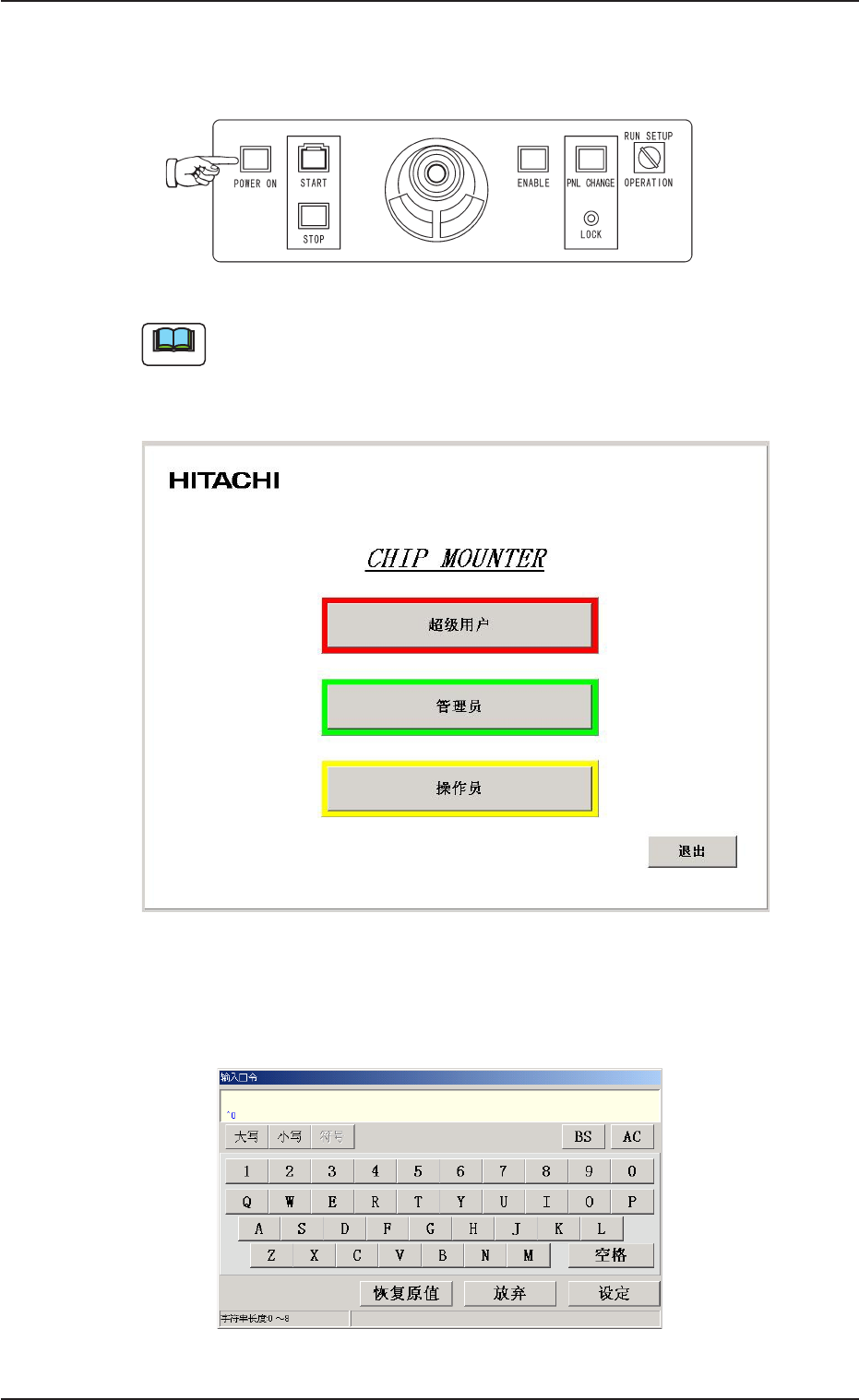

自检测结束后，触摸屏上显示 “ 登录方式选择 ” 界面。

Fig.1 C9Fig.1 C9

Fig.1 C9

(5) 根据权限按[ 超级用户] 、[ 管理员] 、[ 操作员] 按钮。

显示 “ 输入口令 ” 界面。

Fig.1 C 1 0Fig.1 C 1 0

Fig.1 C 1 0

1 .2 1 .2

1 .2

生产运行前的准备生产运行前的准备

生产运行前的准备

0308-001 3-6

Note

本装置为防止因不小心删除各种数据群或第三者随意操作

而导致事故发生，备有口令保护功能。

口令设定分为以下 3 种，根据口令对装置的使用设有限制。

请参照 “ 第 3 篇: 数据第五节系统设定菜单 ” 的 “ 口令设

定 ” 章节。

[[

[

超级用户超级用户

超级用户

]]

] :超级用户用

[[

[

管理员管理员

管理员

]]

] :管理员用( 例如，可做数据的编辑及运

行等所有操作。)

[[

[

操作员操作员

操作员

]]

] :操作员用( 例如，仅可做有关生产运行

的操作。)

1.2.21.2.2

1.2.2

生产运行界面的显示和各部的原点归位生产运行界面的显示和各部的原点归位

生产运行界面的显示和各部的原点归位

(1) 输入口令后按[ 设定] 按钮。

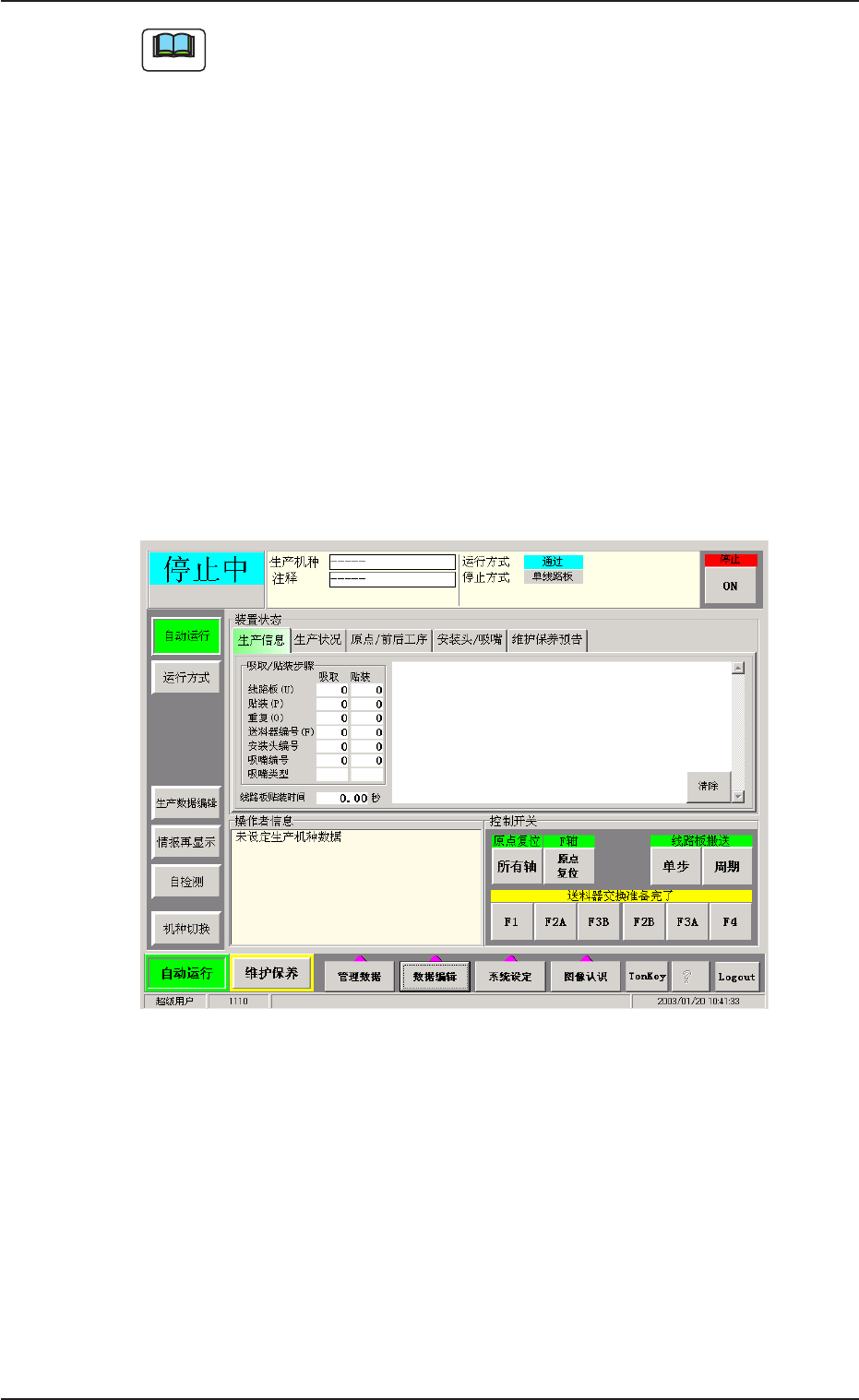

触摸屏上显示出主菜单栏及 “ 自动运行 ” 界面。

Fig.1 C 11Fig.1 C 11

Fig.1 C 11

1 .2 1 .2

1 .2

生产运行前的准备生产运行前的准备

生产运行前的准备

0308-001 3-7

Note

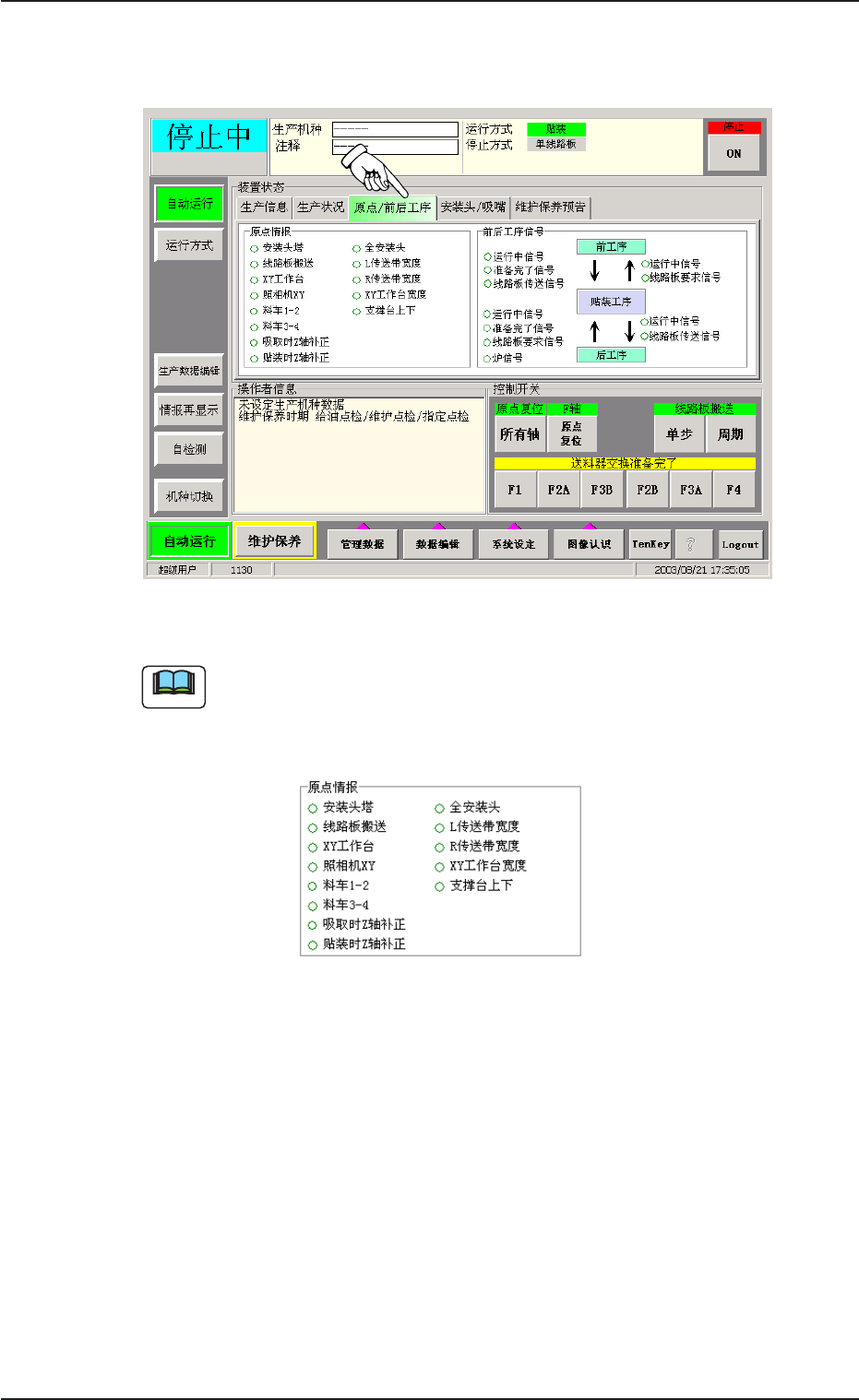

(2) 按[ 原点 / 前后工序]Tab，显示 “ 原点 / 前后工序 ” 选项卡，进

行原点复位操作。

Fig.1 C 1 2Fig.1 C 1 2

Fig.1 C 1 2

如果在 “ 原点 / 前后工序 ” 选项卡的 “ 原点情报 ” 中没有显

示出除 L/R 传送带宽度、XY 工作台宽度以及支撑台上下以

外的所有原点显示 “ ● ” ，将无法启动生产运行。

Fig.1 C 1 3Fig.1 C 1 3

Fig.1 C 1 3

除 L/R 传送带宽度、XY 工作台宽度以及支撑台上下以外，无原点显

示 “ ● ” 时，请按以下方法进行原点归位操作。

操作顺序操作顺序

操作顺序

1. 确认装置状态是否为 “ 停止中 ” 。

2.确认前安全门、送料器作业区安全门、料车机盖是否关闭。

3.按原点归位[ 所有轴] 按钮，2 秒内按下操作台的[ENABLE]按钮，

显示在原点情报的除 L/R 传送带宽度、XY 工作台宽度以及支撑

台上下以外的所有单位将原点归位。
