症状 (1) [POWER ON]按钮呈「红色」，显示以下界面。
Fig.1 D3Fig.1 D3
Fig.1 D3Fig.1 D3
Fig.1 D3
要因 (1)[非常停止]/[紧急停止] 按钮被按。
复原方法 (1) 请按[ 恢复] 按钮。
(2) 请确认落下的元件并清除。
请确认位置 1 2 到 6 吸取吸嘴的下方。
尤其是位置 3 的元件认识部目视镜上有元件掉落时，请务必清除残
留元件。
(3) 请进行送料带的确认。
要吸取的元件残留在带上时，请清除元件。
(4) 解除[ 非常停止]/[紧急停止] 按钮的锁定状态。
(5) 按住[POWER ON]按钮 1 秒以上，重新接通电源。
• [POWER ON]按钮呈 “ 黄绿色 ”，表示通电成功。若不呈 “ 黄绿色 ”，
而依然呈 “ 红色 ” 时，请再次确认原因后清除。
(6) 按生产运行菜单的[ 所有轴] 按钮，2 秒内按下操作台的[ENABLE]按
钮，进行全体归零。
(7) 安装过程中，确认线路板有无从 XY 工作台上的定位部掉落以及元件
是否被正常安装( 有无散落、松弛) 。
3.3.
3.3.
3.
异常显示界面下的复原方法异常显示界面下的复原方法
异常显示界面下的复原方法异常显示界面下的复原方法
异常显示界面下的复原方法
0308-001 4-3
Table 1D4Table 1D4
Table 1D4Table 1D4
Table 1D4

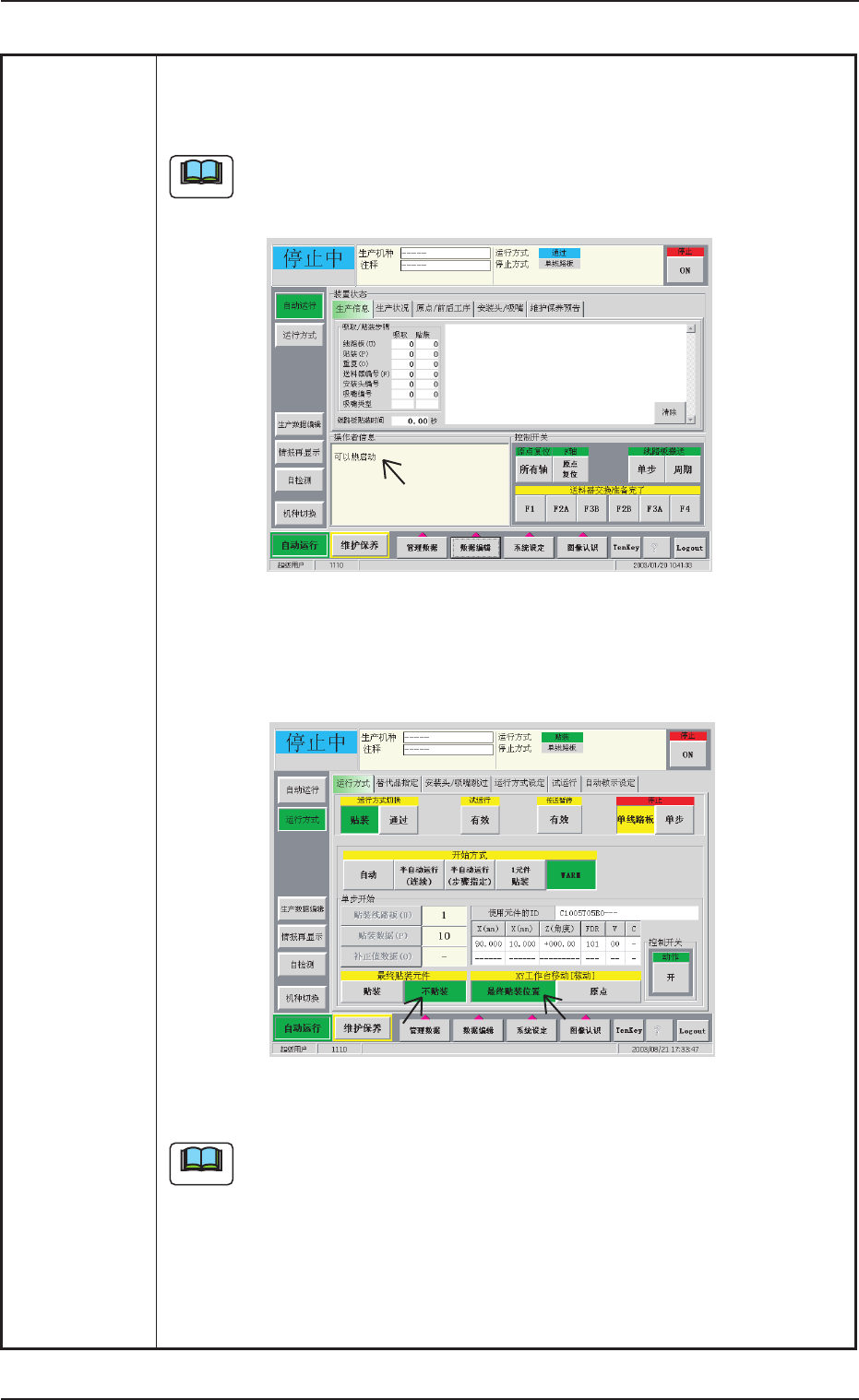

(8) 自动运行界面的操作人员信息栏里显示 “ 可以热启动 ” 的信息时，表
示进入热启动可能状态。
(a)所谓热启动可能状态指的是贴装元件过程中的生产中断情况。
(b)在 1 个元件都未贴装的状态下运行中断时，无法进行热启动。
Fig.1 D4 Fig.1 D4
Fig.1 D4 Fig.1 D4
Fig.1 D4 “
自动运行自动运行
自动运行自动运行
自动运行 ”
子菜单界面子菜单界面
子菜单界面子菜单界面
子菜单界面
(9) 自动运行子菜单的[ 运行方式] 按钮，显示 “ 运行方式 ” 子菜单界面。
Fig.1 D5 Fig.1 D5
Fig.1 D5 Fig.1 D5
Fig.1 D5 “
运行方式运行方式
运行方式运行方式
运行方式 ”
子菜单界面子菜单界面
子菜单界面子菜单界面
子菜单界面
((
((
(
可可
可可
可
以以
以以
以
热启动状态热启动状态
热启动状态热启动状态
热启动状态
))
))
)
(a)热启动可能状态时，“ 运行方式 ” 子菜单界面上显示[WARM]
按钮。
(b)无[WARM]按钮显示时，处于热启动对象外或发生异常后复原
顺序出错状态。此时，请在半自动步骤指定下进行复原。
0308-001 4-4
3.13.1
3.13.1
3.1
[[
[[
[
非常停止非常停止
非常停止非常停止
非常停止
]]
]]
]
/[/[
/[/[
/[
紧急停止紧急停止
紧急停止紧急停止
紧急停止
]]
]]
]
按钮被按按钮被按
按钮被按按钮被按
按钮被按
Note
Note
0308-001 4-5
Table 1D5Table 1D5
Table 1D5Table 1D5
Table 1D5
(10)确认中断前的最后贴装元件状态。
“ 运行方式 ” 子菜单界面的 “ 单步开始 ” 栏内显示最后贴装
步骤。
目视确认该元件有否被贴装到线路板。
(11) “ 运行方式 ” 子菜单界面，按下 XY 工作台移动的[ 最终贴装位置] 按
钮。
(12)按下主菜单栏的[ 图像认识] 按钮，显示右上方 1 /4 的图像认识。
(13)按启动[ 开] 按钮，2 秒内再按下操作台的[ENABLE]按钮。
最终贴装位置显示为图像认识。
Fig.1 D6 Fig.1D6
Fig.1 D6 Fig.1D6
Fig.1 D6 “
运行方式运行方式
运行方式运行方式
运行方式 ”
子菜单界面子菜单界面
子菜单界面子菜单界面
子菜单界面
((
((
(
确认最终步骤确认最终步骤
确认最终步骤确认最终步骤
确认最终步骤
))
))
)
(14)确认元件贴装状态，有未装情况时，“贴装 ” 最后元件、完成贴装时，
选择 “ 不贴装 ” 。
(15)按下 XY 工作台移动的[ 原点] ，按启动[ 开] 按钮后，2 秒内再按操作
台的[ENABLE]按钮。
XY 工作台返回到原点。
(16)按下操作台的[START]按钮。
开始热启动。
(17)确认在热启动下生产的线路板是否正常地贴装了所有元件。
