(5) 按下 “ 自动运行 ” 子菜单的[原点 / 前后工序]Tab，显示 “ 原点 /

前后工序 ” 选项卡，确认原点显示。

Fig.1 C20Fig.1 C20

Fig.1 C20

(6) 灯闪烁中按前操作台的[START]按钮，启动自动运行( 安装) 。

Fig.1 C21Fig.1 C21

Fig.1 C21

生产运行( 元件贴装) 一旦启动，原点显示全部消失，前操作台

[START]按钮的 LED(绿色) 和塔灯的绿灯就会点亮。

(a) 只有在 “ 自动运行 ” 菜单界面，才能启动。

(b) 线路板定位部已有线路板时，该线路板不贴装元件就

直接被排出。

1 .3 1 .3

1 .3

生产运行的启动生产运行的启动

生产运行的启动

0308-001 3-12

219'410

5612

56#46 '0#$.'

4705'672

12'4#6+10

.1%-

20.%*#0)'

Note

1 .41.4

1 .4

生产运行的暂停和再启动生产运行的暂停和再启动

生产运行的暂停和再启动

1.4.11.4.1

1.4.1

元件和线路板的补充元件和线路板的补充

元件和线路板的补充

生产运行中的元件补充分为元件断料时和生产运行中有意识地补充

元件两种情况。

另外，线路板断料时也需正确处理。

••

•

元件断料时元件断料时

元件断料时

生产运行中发生元件断料，装置在显示异常警报的同时停止。此

时，请按如下顺序补充元件后，再启动生产运行。

(1) 按[ 复位] 按钮，解除异常警报。

(2) 打开送料器作业区安全门，卸下送料带。

(3) 请安装安置有元件的送料带。

有关送料带的安装以及拆卸方法，请参照送料带的使用说

明书。

请准确平稳地安置送料带。请准确平稳地安置送料带。

请准确平稳地安置送料带。

如果没有准确安置，将导致与送料器安装异常检测传感

器的冲突或吸取异常。

(4) 如果送料带交换结束了，关闭送料器作业区安全门，按送料器

准备完了按钮，确认触摸屏显示出生产运行界面后，按

[START]按钮，再开始运行。

1 .4 1 .4

1 .4

生产运行的暂停和再启动生产运行的暂停和再启动

生产运行的暂停和再启动

0308-001 3-13

注意注意

注意

Note

••

•

生产运行中有意识地补充元件时生产运行中有意识地补充元件时

生产运行中有意识地补充元件时

(1) 按前操作台的[STOP]按钮，暂停生产。

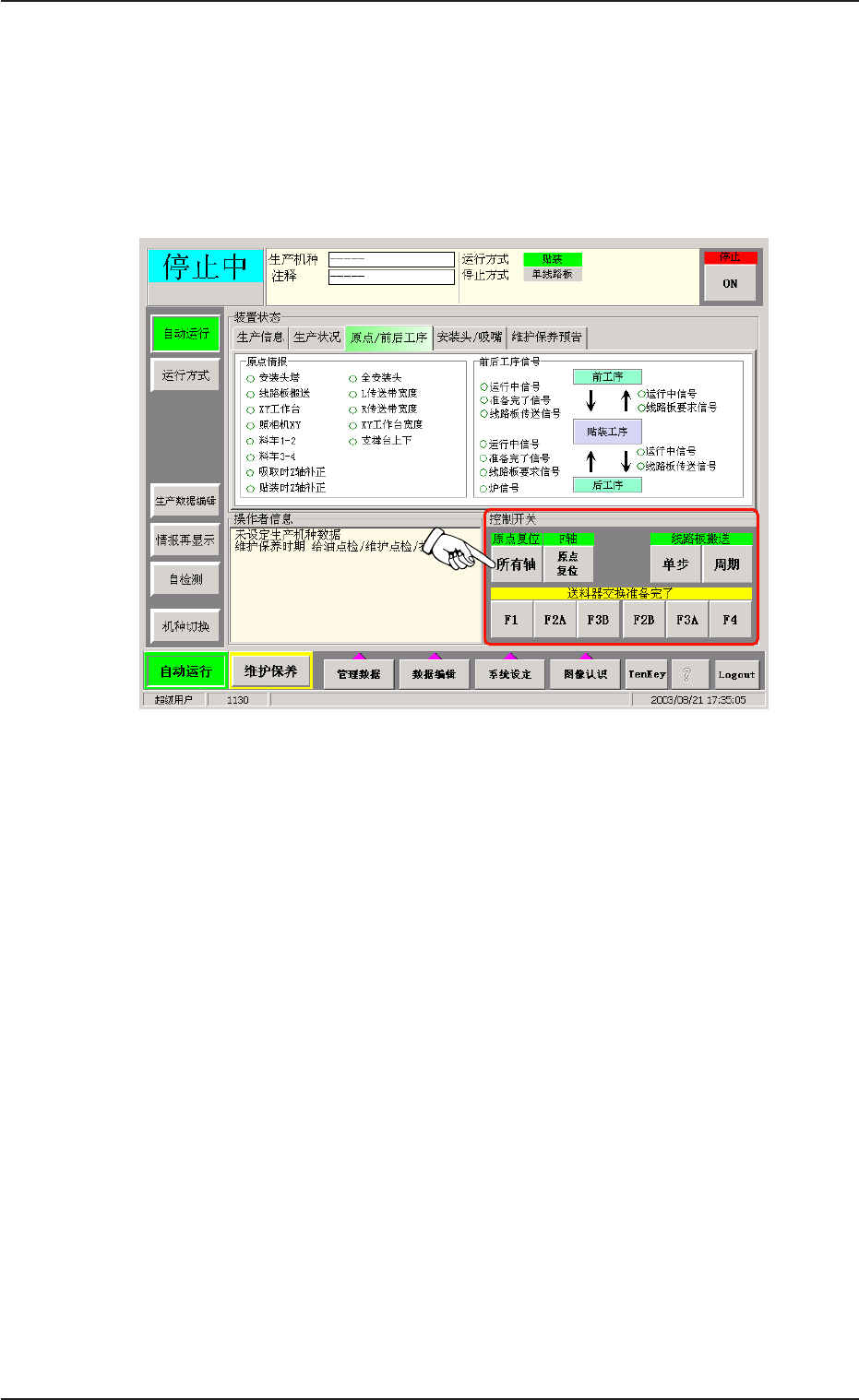

(2) 按 “ 自动运行 ” 子菜单界面的控制开关部中原点复位[ 所有轴]

按钮，进行原点复位。

Fig.1 C22Fig.1 C22

Fig.1 C22

(3) 打开送料器作业区安全门，卸下缺少元件的送料带。

(4) 安置新元件到送料带，安装料车。

(5) 按 “ 自动运行 ” 子菜单界面的控制开关部中 “ 送料器交换准备

完了 ” 相应的送料带按钮。

(6) 关闭送料器作业区安全门，按送料器准备完了按钮，按

[START]按钮，再开始生产运行。

1 .4 1 .4

1 .4

生产运行的暂停和再启动生产运行的暂停和再启动

生产运行的暂停和再启动

0308-001 3-14
