第2章 生产 Rev02
2-41
② 传送个别控制
按下“个别控制”按钮，显示个别控制画面。
按下各按钮，进行ON/OFF控制。
按下“支撑台”，则向“移动地点坐标”的设定值方向移动。

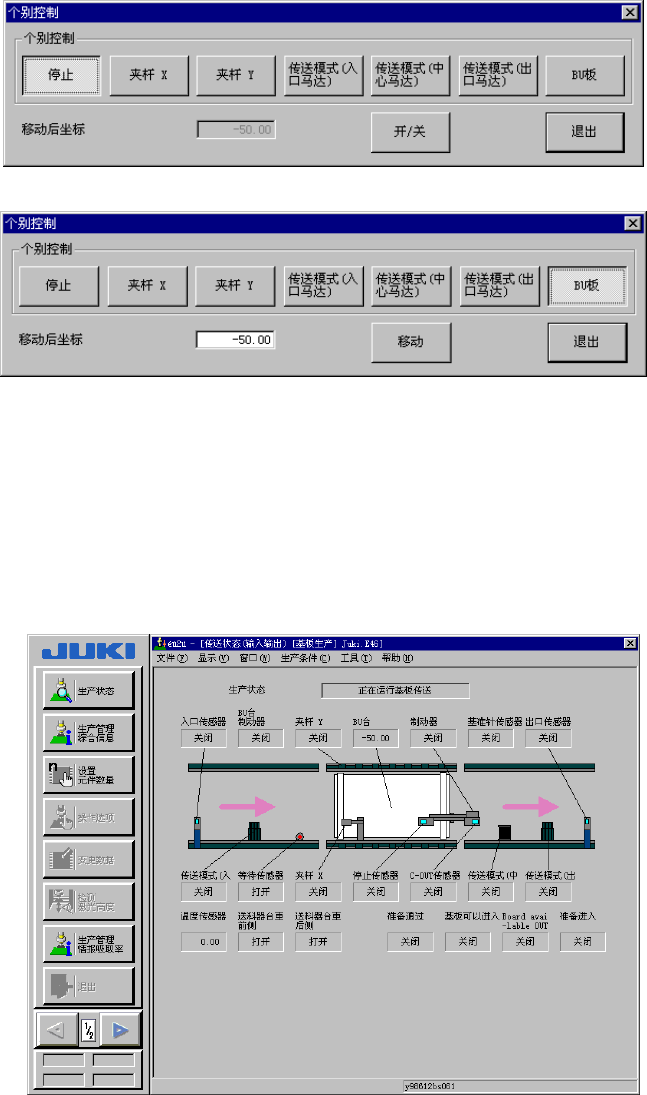

图 2- 36个别控制
图 2- 37个别控制(支撑台)
按下“退出”按钮, 结束个别控制。
结束时，将传送状态初始化。
2-9-3-2 生产进行画面
在生产进行中，显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图 2- 38传送·I/O 状态(生产进行中)
第2章 生产 Rev02
2-42
2-10 工具
2-10-1 设置元件数
输入为管理元件剩余数量而设的元件数量。不输入时，托盘将自动设定为根据元件数据的托盘
信息计算出的元件数量，而送料器则设定为“0”。此时，将不进行送料器元件剩余数量的管理。
在调整至能够吸取元件后，为了使其继续生产，需对错误进行清除。错误清除也用设置元件数
进行。
从菜单栏中单击“工具”/“设置元件数”，显示设置元件数画面。
选择供应装置。

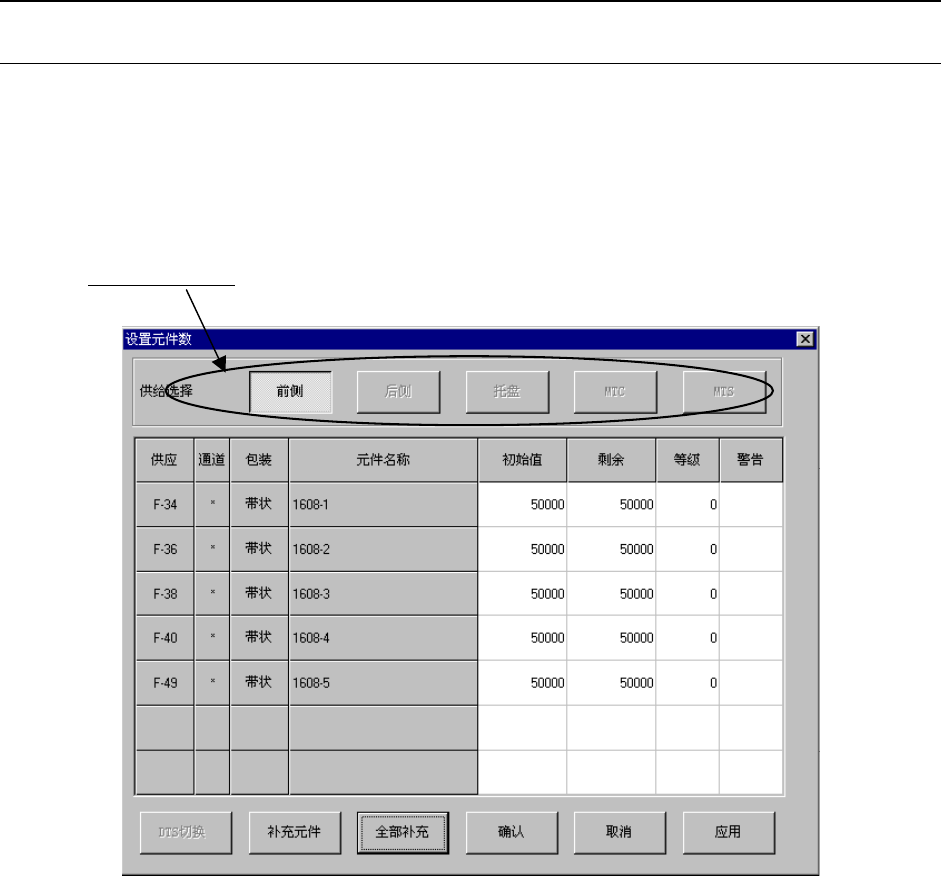

图 2- 39设置元件数画面
第2章 生产 Rev02
2-43
1)设定项目
NO.
项目 内容
１ 初始值
设定使用前未开封的元件数量。
·使用未开封的托盘时，根据元件数据托盘的行、列数被自动设定。
·使用送料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。
２ 剩余
·显示参照元件数时的元件剩余数量。进行生产时，每吸取一次元件
则该数量被减去。
·初始值为 0 时，不进行减算。
３ 等级
当剩余数量少于标准数量时，用黄色闪烁的信号灯发出警告。
当初始值设为 0 时不生效。
４ 警告
显示元件的供应错误。
* ：表示剩余数量比标准低。
E ：表示吸取重试超次，元件吸取被中止。
解除方法…输入剩余数量或执行补充命令后，警报解除。
2)按钮说明
NO.
项目 内容
１ DTS 更换 更换 DTS 的托盘。当生产程序中不存在 DTS 元件时不能选择。
２ 补充 以某行的剩余数量为初始数，将警告全部清除。
３ 全部补充 对所有的元件进行补充处理。
４ OK
确定元件数量设定的设定内容后将其结束，返回读出的生产条件或
生产状态。
５ 取消
不确定元件数量设定的设定内容而将其结束，返回读出的生产条件
或生产状态。
６ 适用 确定元件数量设定的设定内容。
2-10-2 操作选项
仅显示主画面的“选项”/“操作选项”中有关生产的项目。
在“生产”画面与“选项”画面的任何画面中设定，都得到同样的结果。
详细情况请参见“5-2 操作选项”。
