控制系
7-1. 控制
7-1-1 程序的保存
FX-3R 的生产程序保存在主机内部的 SSD 里。
也可用 USB 端口保存在外部记忆装置里。
7-1-2 生产程序容量
每条电路的最多实装点数 ： 10,000点
每块基板的最多电路数 ： 矩阵电路 1200电路
非矩阵电路 200 电路
每块基板的最多实装点数 ： 10,000点
元件数据数的最大限度 ： 为贴片机可贴装的最大限度品种数
吸取数据数的最大限度 ： 同上
标记注册数的最大限度 ： 区域·元件定位标记 50 组。BOC 标记１组（2～3 个）
7-1-3 生产模式
生产，有以下 3 种生产模式。
基板生产
指定生产数量，实际生产基板的模式。
试打
进行试生产的模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
空打
不使用元件而确认吸取贴片动作的模式。
可进行吸取位置跟踪和贴片位置跟踪。
38
①
②
③
④
下流側装置
マウンタ
上流側装置
8.
接口
8-1. 电气接口
8-1-1 电气信号的种类与含义
下面的“电气信号连接概念图”，是贴片机与对象机器连接电气信号的概念图。
在下图里，贴片机与上游装置间的电气信号为①②，与下游装置之间的电气信号为③④。
a) 电气信号①称为“输入信号要求搬出”(或 Board available in)，即收到上游装置要求搬出
印刷基板的信号。
b)电气信号②称为“输出信号许可搬出”(或 Ready out)，即向上游装置发出许可搬出印刷基
板的信号。
c)电气信号③称为“输出信号要求搬出”(或 Board available out)，是向下游装置发出要求搬
出印刷基板的信号。
d)电气信号④称为“输入信号许可搬出”(或 Ready in)，是收到下游装置许可搬出印刷基板
的信号。
电气信号连接概念图
上游装置
贴片机 下游装置
39
8-2. 输入及输出信号接口
信号接口及连接终端
8-2-1 连接电缆规格
JIS B 8438 产业用机器人－电气设备标准。电缆长度 10m 以内。
8-3. 数据接口
LAN 端口 （10／100BASE T）
8-4. 实用管道的连接
管道接口
φ
8×
φ
12 软管用单按型管道接口插头。

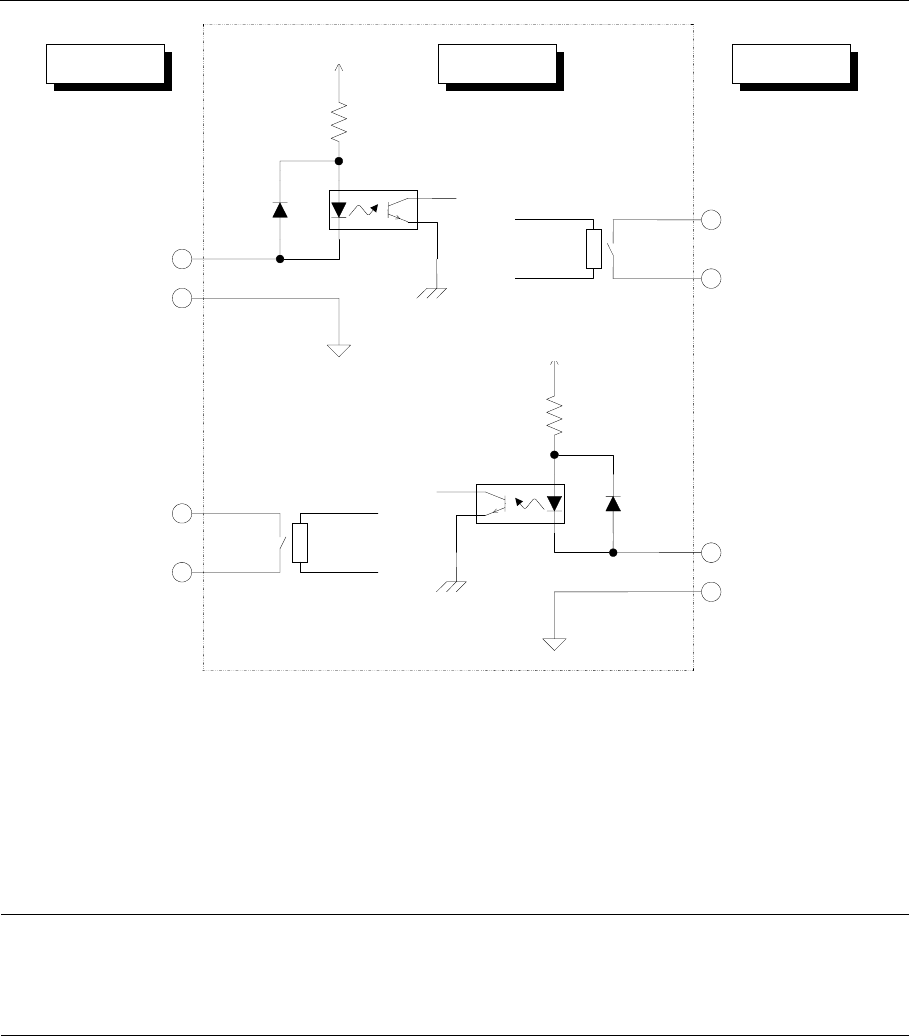

+24V
リレー接点
+24V
リレー接点
贴片机
下游装置
上游装置
针号：1
输入信号许可搬出
针号 2
公用信号许可搬出
针号：1
输出信号许可搬出
针号：2
公用信号许可搬出
继电器接点
＋
24V
继电器接点
针号：4
公用信号要求搬出
针号：3
输入信号要求搬出
＋
24V
针号：3
输出信号要求搬出
针号：4
公用信号要求搬出
