SV1000/ 2000/ 3000/ 4000 系列 5 通电磁阀 弹性密封 插头插座连接集装式 527 SY SJ SY SV SYJ SZ VF VP4 S0700 VQ VQ4 VQ5 VQC VQC4 VQZ SQ VFS VFR VQ7 SV
SV1000/2000/3000/4000
系列
5通电磁阀
弹性密封
插头插座连接集装式
527
SY
SJ
SY
SV
SYJ
SZ
VF
VP4
S0700
VQ
VQ4
VQ5
VQC
VQC4
VQZ
SQ
VFS
VFR
VQ7
SV

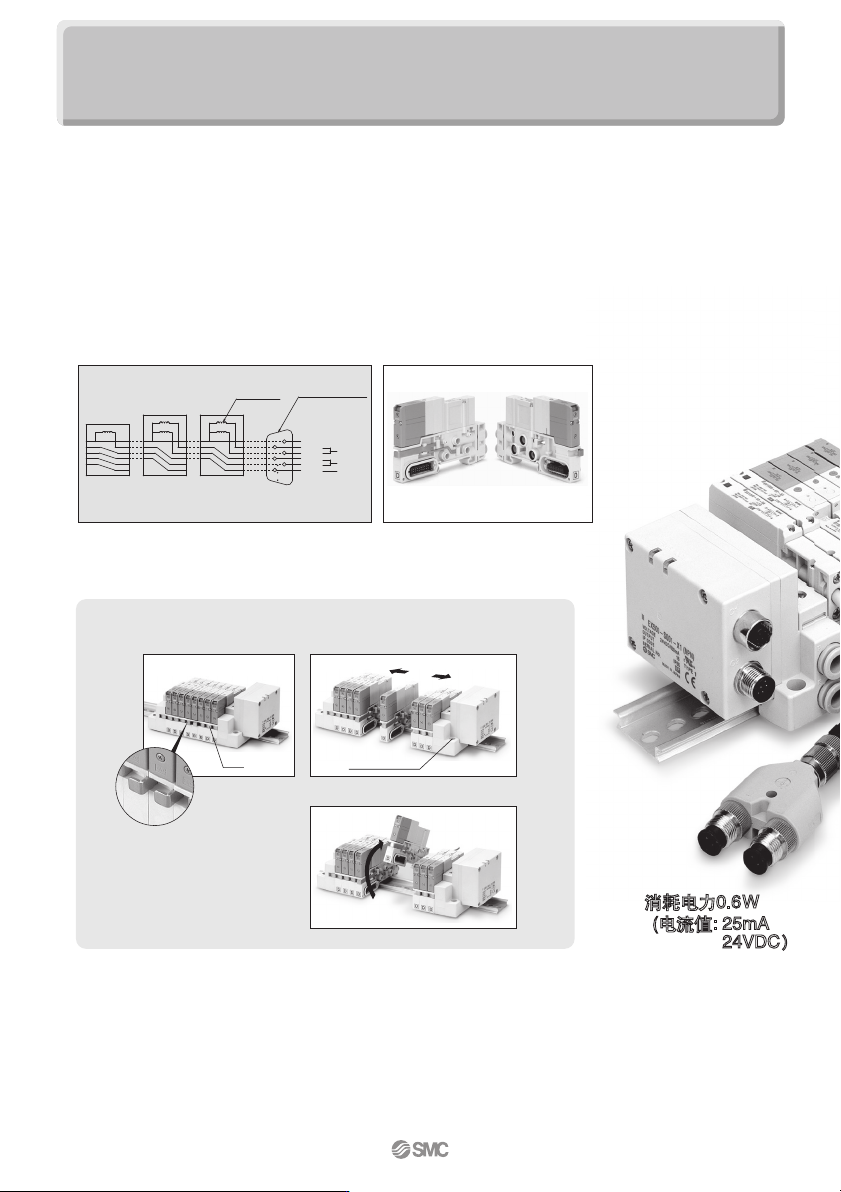

消耗电力0.6W
(电流值: 25mA
24VDC）
q
用螺丝刀等将杠杆
向前拉。
旋松两端的DIN轨道紧定螺钉，将集装块左右
分离。
把阀向前往上提。
w
e
插头插座连接方式
寿命5000万次以上
(按本公司寿命试
验条件的场合)
■ 盒式底板集装式
(适合SV1000/2000)
适合插头插座连接的盒式底板的集装式。用杠杆装拆进行操作，
使集装位数的增减很容易。
第2位
SOL.a
SOL.b
SOL.a
SOL.b
SOL.a
第3位
第1位
电磁线圈
插座侧
(D型辅助插座等)
单线圈
的基板
第3位
双线圈
的基板
第2位
双线圈
的基板
第1位
COM(+,-)
SV1000/2000/3000/4000系列
SV1000/2000/3000/4000系列
插头插座连接集装式
SV1000/2000/3000/4000系列
■ 集装块内的配线，采用插头插座连接方式，
增位和规格变更都很简便
SV系列采用插头插座连接方式，替代传统的导线进行集装式内部配线。
各块间采用插座式连接，使集装式的位数变更非常简单。
串联配线、并联配线都只追加集装块，按插座侧的阀信号顺序分配。
因此，插座部分的分解等都没有必要。
插座配线图
杠杆
DIN轨道紧定螺钉
■ 拉杆式底板集装式
(适合SV1000/2000/3000/4000)
也提供原来的拉杆式底板集装式。
使用34针插头，对双电控阀可组装16位。
(参见P.626拉杆底板集装式分解图。)
■ 提供继电器输出模块，
则能控制
AC110V、3A以内的
元件。
528

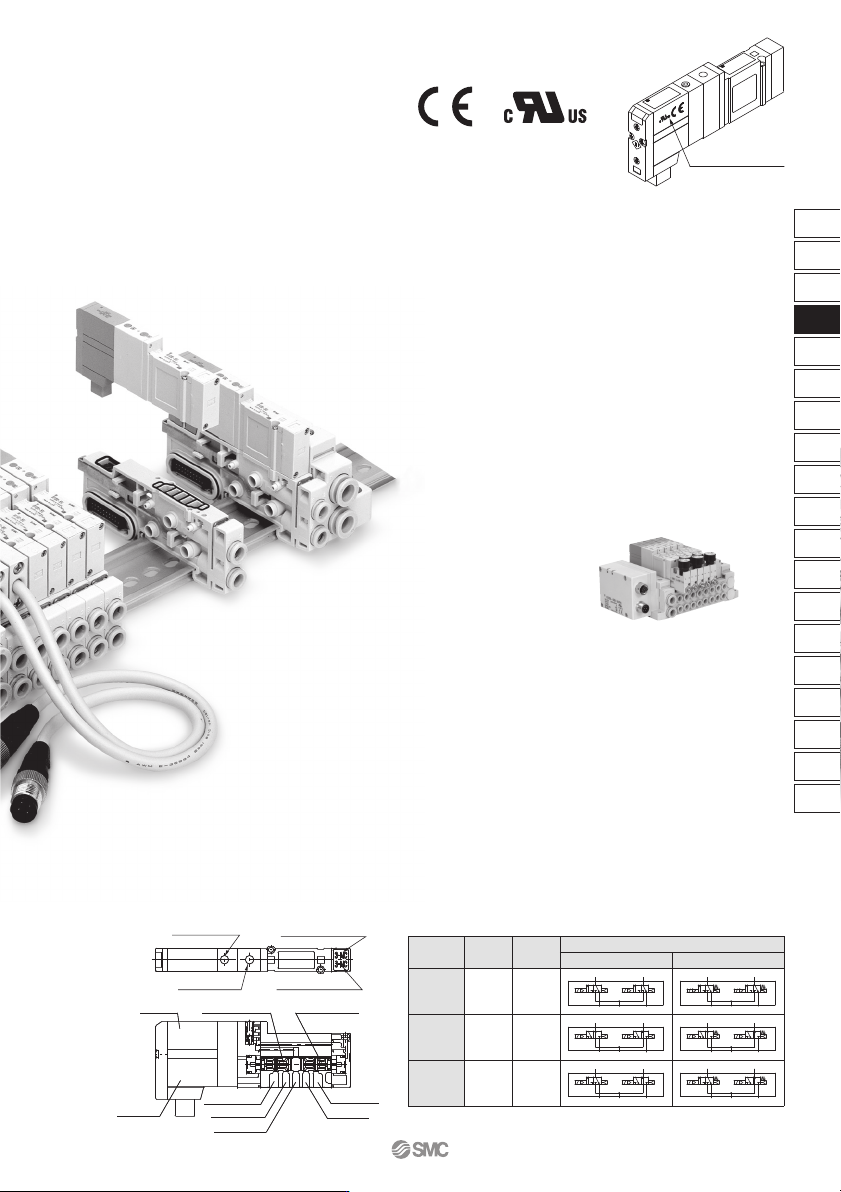

■ 标准型号对应CE标记
UL标准
■网关方式串行传送系统EX500系列
·对应IP67(网关单元及输入集装式,对应IP65)
·输入输出点数：128点(输出64点、输入64点)
·网关单元1台上有4支配线。
·因电源供给与信号线用同一电缆分配，故集装阀、
输入单元集装式上不需要电源配线。
■一体型(对应输入输出)串行传送系统EX250系列
·对应IP67(一部对应IP40)
·输入输出点数: 64点(输出32点、输入32点)
·对双电控阀，可组装16位(电磁线圈至32个)
■隔板型减压阀SV1000, 2000,
3000, 4000系列
※4位置双3通阀没有外部先导式规格。
型号 A侧 B侧
SV1000系列 SV2000系列
SV1A00
SV1B00
SV1C00
N.C.阀 N.C.阀
N.O.阀 N.O.阀
N.C.阀 N.O.阀
A B
B侧线圈
5(EA)通口
4(A)通口
1(P)通口
2(B)通口
3(EB)通口
B
A
24VDC
UL标记、CE标记
®
1(P)5(EA) 3(EB)1(P)
2(B)4(A)
1(P)5(EA) 3(EB)1(P)
2(B)4(A)
1(P)5(EA) 3(EB)1(P)
4(A) 2(B)
1(P)5(EA) 3(EB)
2(B)4(A)
1(P)5(EA)
4(A)
3(EB)
2(B)
5(EA) 3(EB)
2(B)4(A)
1(P)
图形符号
·P通口减压、A通口减压及B通口减压
可按用途选择。
将隔板型减压阀置入集装板与
阀之间，便可任意设定集
装式各位置的压力。
■ 保护结构为IP67，所以使用环境
的适用范围更广泛
·对异物、水的保护结构为IP67。
水等直接飞溅在阀、集装式上的氛围中也能使用。
(按系列，保护结构是不同的。各种保护结构的详细内容参见本文。)
·把2只3通阀汇集在1个阀内。
·A，B通口可各自控制。
·可得到[N.C.·N.C.]、[N.O.·N.O.]、[N.C.·N.O.]3种组合。
·也可与5通阀混装。
·表示A侧、B侧的机能的标记与手动钮同色。
■SV1000/2000系列上也有4位双3通阀
A侧手动：桔黄色
A侧流路记号：桔黄色
B侧流路记号：绿色
B侧手动：绿色
(※依据IEC60529)
※
A侧线圈 A侧滑阀阀芯 B侧滑阀阀芯
