q使用本公司以外厂家生产的管子，其外径精度应符合下
面的要求。
1) 尼龙管 ±0.1mm以内
2) 软尼龙管 ±0.1mm以内
3) 聚氨酯管 ＋0.15mm以内
－0.2mm以内
管子外径精度不满足的场合不要使用。否则，管子无法连接，或
连接后出现漏气或松脱。
背压防止阀内置型的阀，为防止阀内的背压而内置单向阀。为此，
对外部先导式规格的阀，从排气口[3/5(E)]不能加压。还有，与未内
置背压防止阀的阀比较，流量特性的C值会减小。详细情况向本公
司询问。
装在集装式内部的基板组件等是不能分解的。若分解，零部件等会
损坏。
D
D
S
S
注意

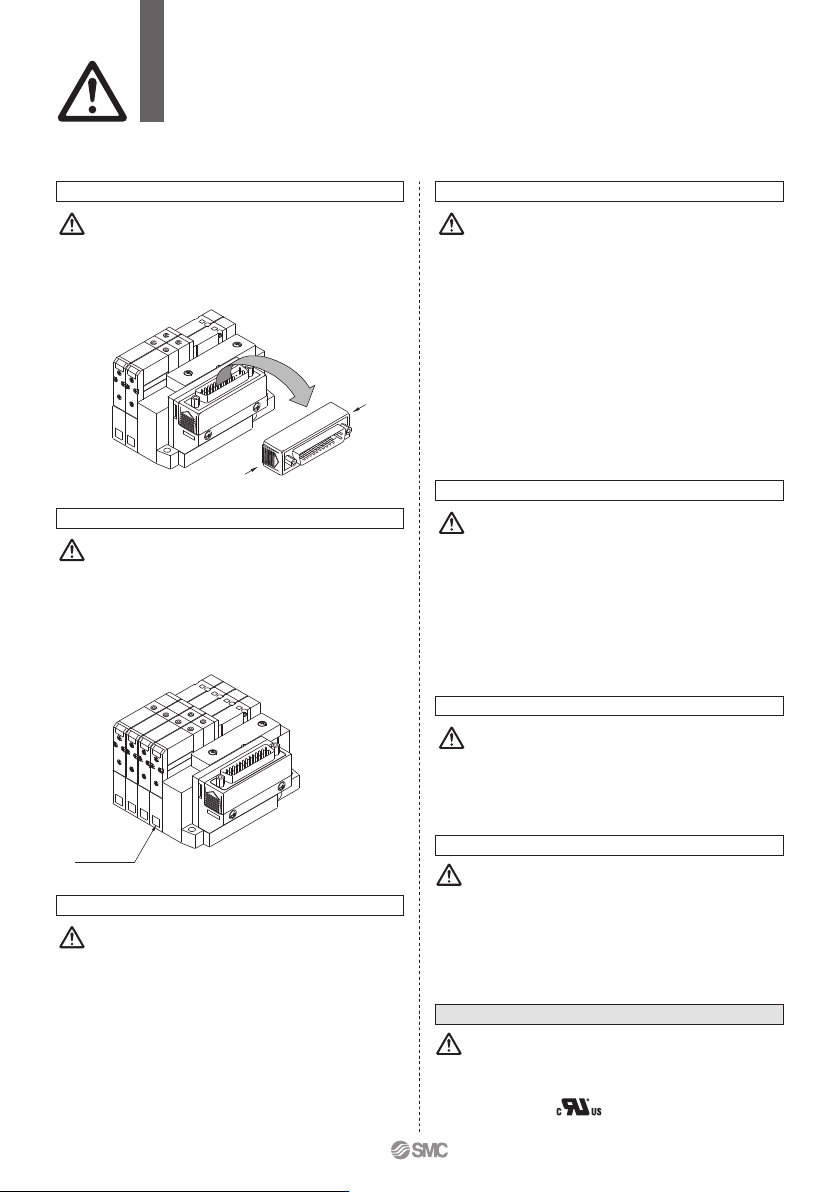

D型辅助插座、扁平电缆插座的引出方向是可以变更的。变更插座
的引出方向时，压两端的杠杆，插座便可卸下。如图所示便改变了
方向。插座上因已经配线，拉捻若过分，会造成断线等故障。另
外，装插座时，注意不要咬住导线。
注意
快换接头使用上的注意
使用本公司以外的管子应注意
注意
关于背压防止阀内置型
注意
注意
SV系列的集装块上，如图所示，用"S"、"D"来表示装在集装块内部
的基板组件的种类(单配线用、双配线用)。在集装说明书等资料
上，配线没有指示的场合，则全部位数都是双配线规格(D)。这种
场合，在任意位置可装载单电控和双电控阀。若使用单电控阀，则
控制信号可以有空号。不想有空号的场合，必须在集装说明书等资
料上指示单配线规格(S)和双配线规格(D)的集装块位置。(单配线规
格(S)的集装块上不能使用双电控、3位阀及4位阀，应注意。)
关于集装式内部的基板组件
注意
D
D
关于插座的引出方向
杠杆
杠杆
关于集装式的指示记号
配线规格
指示记号
q快换接头的管子装拆。
1) 装管
q将表面无伤的管子沿垂直断面切断。切断管子应使子管钳TK-1、
2、3。不要使用剪刀、剪钳、钢丝钳。否则，管口会是斜的或扁
平形，无法装牢，连接后也会脱落或漏气。另外，管长应留有余
量。
w用手握住管子，慢慢推入，并可靠地插到底。
e插到底后，轻轻外拉，确认拔不出来。若不插到底，会漏气或脱
落。
2)拆管
q充分压入释放套，要均匀地推压释放套边缘。
w压入释放套的同时拔管子。若释放套压入不充分，管子是拔不出
来的。
e卸下的管子再使用时，要将咬合过的管口部分剪去再用，照原样
再使用会漏气或会脱落。
SV
系列／产品单独注意事项
w
使用前必读
关于安全注意事项及3、4、5通电磁阀的共同注意事项，请参考本公司官网的《SMC产品使用注
意事项》及《使用说明书》。https://smc.com.cn
需符合UL标准的场合，配备的直流电源必须是符合UL1310的2类
电源。
电磁阀主体或铭牌上有　　　　标识的产品为UL认证品。
UL认证品
　 注意
电磁阀长期连续通电时，由于线圈组件发热使温度上升，会造成电
磁阀性能下降、寿命降低以及对周边元件产生不良影响。特别是相
邻3位以上同时长期连续通电的场合，以及双3通阀A侧、B侧同时长
期连续通电的场合，温度会大幅上升，请务必注意。因此，长期连
续通电的场合，请务必选择带节电回路的阀。
长期连续通电
　 注意
648
B
注意
规格
减压通口
设定压力范围
最高使用压力
使用流体
环境温度及使用流体温度
隔板型减压阀型号
适合电磁阀型号
质量
带压力表
无压力表
SV1□00-□-□
SV1000
SV2000-□-□
SV2000
SV3000-□-□
SV3000
SV4000-□-□
SV4000
P、A、B
0.1~0.7MPa
0.7MPa
空气
最高50℃
38.4g(43.4g)
32g(37g)
86.5g
80.3g
103.8g
97.6g
178.2g
171.8g
注1) 隔板型减压阀是从底板的P通口加压。
注2) 中封式及中压式阀的场合，仅可用P通口减压。
注3) 质量含垫片及安装螺钉。
注4) ( )是SV1300的值。
流量的求法参见42~45。
流量特性
流量的求法
0
0.1
0.2
0.3
0.4
0.5
0.6
0 50 100 150 200
250
流量L/min(ANR)
2次侧压力 MPa
P减压(P→A,B)
流量L/min(ANR)
0
0.1
0.2
0.3
0.4
0.5
0.6
0 50 100 150 200
250
2次侧压力 MPa
A1减压(P→A),B1减压(P→B)
SV1000
SV2000
SV3000
0
0.1
0.2
0.3
0.4
0.5
0.6
0 200 400 600 800
1000 1200
流量L/min(ANR)
2次侧压力 MPa
P减压(P→A,B)
流量L/min(ANR)
0
0.1
0.2
0.3
0.4
0.5
0.6
0 200 400 600 800
14001000 1200
2次侧压力 MPa
A1减压(P→A),B1减压(P→B)
流量L/min(ANR)
2次侧压力 MPa
0
0.1
0.2
0.3
0.4
0.5
0.6
0 100 200
P减压(P→A,B)
300 400 500
600 700
流量L/min(ANR)
2次侧压力 MPa
0
0.1
0.2
0.3
0.4
0.5
0.6
0 100 200
A1减压(P→A),B1减压(P→B)
300 400 500
600 700

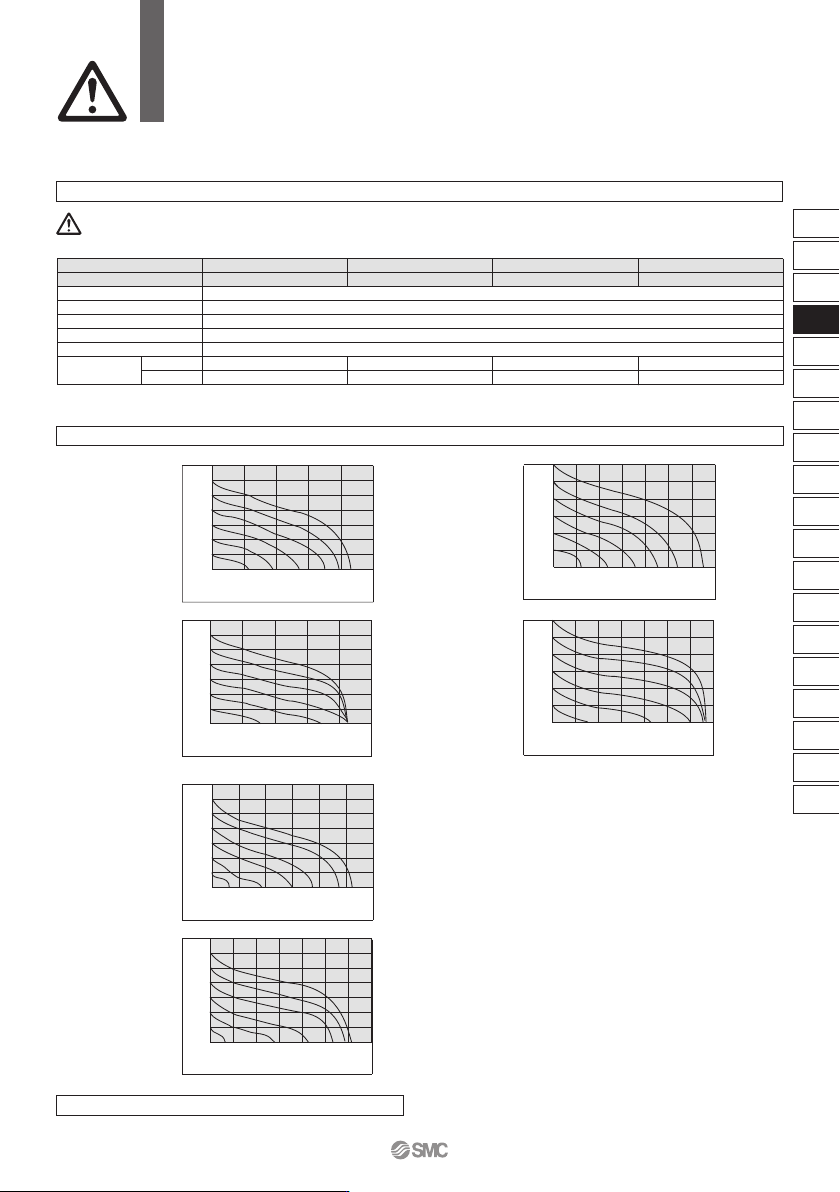

隔板型减压阀
SV
系列／产品单独注意事项
e
使用前必读
关于安全注意事项及3、4、5通电磁阀的共同注意事项，请参考本公司官网的《SMC产品使用注
意事项》及《使用说明书》。https://smc.com.cn
649
SY
SJ
SY
SV
SYJ
SZ
VF
VP4
S0700
VQ
VQ4
VQ5
VQC
VQC4
VQZ
SQ
VFS
VFR
VQ7
SV
A
注意
q使用时，应认真阅读使用说明书、严守注意事项，在规
格范围内使用。
w本产品不得跌落、受过大冲击，以免破损，造成误动
作、故障。
e电源条件差的场所，应供给额定电源。一旦使用规格以
外的电压，会造成误动作、单元损坏、触电或火灾。
r通电中，插头端子不要碰上内部基板。否则，有触电、
误动作、单元损坏的可能。
集装阀和输入块进行增减时，进行插头的插拔时，必须在电源
切断时才能进行。
t使用环境温度应在规格范围内。虽环境温度在规格范围
内，在温度急剧变化的场所也不能使用。
y本产品内部，不得残留有配线碎末等异物，以免造成火
灾、故障、误动作。
u根据保护构造来考虑使用环境。
IP65及IP67的场合，各单元间使用电源配线电缆、通信用插头
及带M12插头的电缆，要进行适当的配线处理。有未使用的通
口的场合，要用防水盖进行适当处理。输入单元和输入块以及
SI单元和集装阀要进行适当的安装。经常遇到水的环境中，使
用时要加盖等。
i遵守紧固力矩
紧固力矩一旦超出使用范围，螺纹有可能损坏。
关于串联EX500, EX250, EX260, EX120的注意
警告
q本产品是作为一般的工厂自动化用的元件。
直接关系到人命的机器、设备，以及由于误动作和故障会造成
巨大损害的机器、设备不要使用本产品。
w易燃、易爆氛围中、腐蚀性氛围中不要使用本产品。以
免引起伤害、火灾等。
e搬运、设置、配管、配线、运转、操作、维护、点检等
作业，应由有专门知识的人员进行 。以免发生触电、伤
害、火灾等。
r在外部应设置非常停止回路，以便能即时停止运转，切
断电源。
t本产品不得改造。以免损坏、造成伤害。
y产品不要用化学药品等擦洗。
o下述场所使用时，要采用充分的遮蔽。
·由于静电等产生噪声的场所
·电场强度强的场所
·担心有放射能的场所
·太靠近电源线的场所
!0把本产品装入设备上时，要用噪声过滤器等方法充分消
噪。
!1本产品装入设备上，成为设备的一部分时，装入设备是
否符合EMC指令，请客户自行确认。
!2标牌不要取下。
!3
进行定期点检，确认动作正常。否则，可能由于意外的
误动作，而不能确保安全。
q注意不要误配线。否则，会造成误动作、单元破损及火
灾。
w为防止噪声、过电压混入信号线，要求不要与动力线、
高压线混在一起配线。
e确认配线的绝缘性。一旦绝缘不良，由于受到过大的电
压及流入过大电流，单元会破损。
r电缆不得反复弯曲、反复拉伸、受重载或被夹住，以防
断线。
有关电缆方面的安全注意
注意
无负载电压(V最大)
0~20[V]
20[V]~30[V]
最大额定电流
5.0
100
最大电压值
q电源是单一电源或别的电源都可使用，但配线必须是2个
系统(电磁阀用、输入及控制部用)。
w对组合的直流电源，使用以下的UL认定品。
(1) 服从UL508的限制电压电流回路
把满足下列条件的绝缘变压器的2次侧线圈作为电源的回路
·最大电压(无负载时): 30Vrms(峰压42.4V)以下及
·最大电流: q8A以下(含短路时)
w用满足下表额定值的回路保护器(保险丝等)来
限制的场合。
(2) 把服从UL1310第2类电源组件或服从UL1585第2类变压器作
为电源，最大30Vrms(峰压42.4V)以下的回路(第2类回路)
关于使用供给电源时安全上的注意
注意
注意
SV
系列／产品单独注意事项
r
使用前必读
关于安全注意事项及3、4、5通电磁阀的共同注意事项，请参考本公司官网的《SMC产品使用注
意事项》及《使用说明书》。https://smc.com.cn
