■ 标准型号对应CE标记
UL标准
■网关方式串行传送系统EX500系列
·对应IP67(网关单元及输入集装式,对应IP65)
·输入输出点数：128点(输出64点、输入64点)
·网关单元1台上有4支配线。
·因电源供给与信号线用同一电缆分配，故集装阀、
输入单元集装式上不需要电源配线。
■一体型(对应输入输出)串行传送系统EX250系列
·对应IP67(一部对应IP40)
·输入输出点数: 64点(输出32点、输入32点)
·对双电控阀，可组装16位(电磁线圈至32个)
■隔板型减压阀SV1000, 2000,
3000, 4000系列
※4位置双3通阀没有外部先导式规格。
型号 A侧 B侧
SV1000系列 SV2000系列
SV1A00
SV1B00
SV1C00
N.C.阀 N.C.阀
N.O.阀 N.O.阀
N.C.阀 N.O.阀
A B
B侧线圈
5(EA)通口
4(A)通口
1(P)通口
2(B)通口
3(EB)通口
B
A
24VDC
UL标记、CE标记
®
1(P)5(EA) 3(EB)1(P)
2(B)4(A)
1(P)5(EA) 3(EB)1(P)
2(B)4(A)
1(P)5(EA) 3(EB)1(P)
4(A) 2(B)
1(P)5(EA) 3(EB)
2(B)4(A)
1(P)5(EA)
4(A)
3(EB)
2(B)
5(EA) 3(EB)
2(B)4(A)
1(P)
图形符号
·P通口减压、A通口减压及B通口减压
可按用途选择。
将隔板型减压阀置入集装板与
阀之间，便可任意设定集
装式各位置的压力。
■ 保护结构为IP67，所以使用环境
的适用范围更广泛
·对异物、水的保护结构为IP67。
水等直接飞溅在阀、集装式上的氛围中也能使用。
(按系列，保护结构是不同的。各种保护结构的详细内容参见本文。)
·把2只3通阀汇集在1个阀内。
·A，B通口可各自控制。
·可得到[N.C.·N.C.]、[N.O.·N.O.]、[N.C.·N.O.]3种组合。
·也可与5通阀混装。
·表示A侧、B侧的机能的标记与手动钮同色。
■SV1000/2000系列上也有4位双3通阀
A侧手动：桔黄色
A侧流路记号：桔黄色
B侧流路记号：绿色
B侧手动：绿色
(※依据IEC60529)
※
A侧线圈 A侧滑阀阀芯 B侧滑阀阀芯
529
SY
SJ
SY
SV
SYJ
SZ
VF
VP4
S0700
VQ
VQ4
VQ5
VQC
VQC4
VQZ
SQ
VFS
VFR
VQ7
SV
530
串联配线
并联配线
P.535
索引
对应EX500网关方式串行传送系统
对应IP67
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·输出点数:16点
·EX500GW单元上连接
集装式规格
对应多针插座
对应D型辅助插座
对应扁平电缆插座
对应IP67
对应IP67

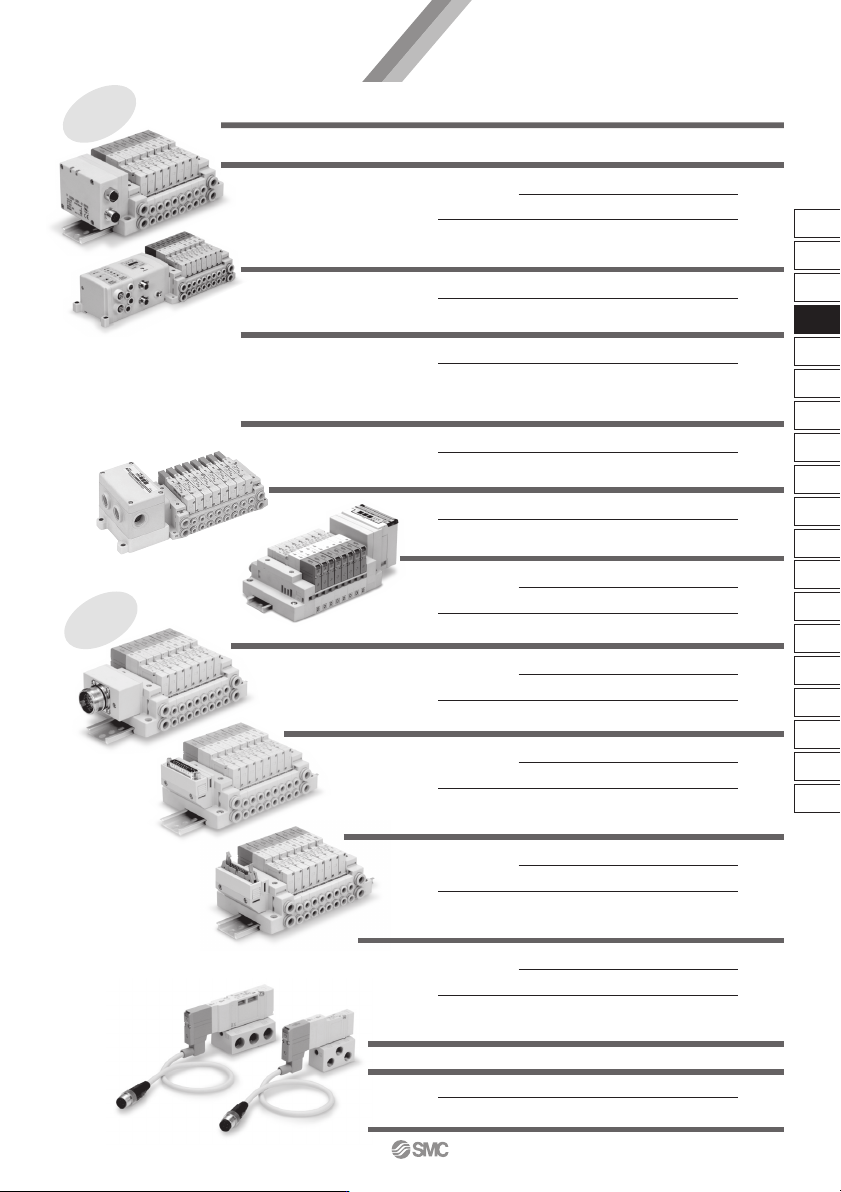

SV系列集装式扩展品种
P.532
阀集装式共同规格
P.551
对应EX600一体型(对应输入输出) 串行传送系统
对应IP67
P.583
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·插针数:26针
P.593
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·插针数:25针
·依据MIL-C-24308 JIS-X-5101标准
P.603
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·插针数:26, 20, 10针
·带张力释放 依据MIL-C-83503标准
对应扁平电缆PC接线系统
P.606
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·插针数:20针
·依据MIL-C-83503标准
单体/底板[对应IP67]
P.638
订制规格
P.646
集装式分解图/集装式可选项
P.622
对应系列
SV1000/SV2000/SV3000/SV4000
·带M12防水插头
对应系列
拉杆式底板集装式
SV1000/SV2000/SV3000
·数字式输入／输出点数:最大144点／ 144点
·模拟式输入:最大18模拟
·阀输出:32点
P.561
对应EX260一体型(对应输出) 串行传送系统
对应IP67(部分对应IP40)
对应系列
拉杆式底板集装式
SV1000/SV2000/SV3000
·输出点数:16, 32点
对应系列
对应EX250一体型(对应输入输出) 串行传送系统
IP67(部分对应IP40)
拉杆式底板集装式
SV1000/SV2000/SV3000
·输入、输出点数:各32点
P.545
对应EX120一体型(对应输出) 串行传送系统
P.573
对应系列
盒式底板集装式
SV1000/SV2000
拉杆式底板集装式
SV1000/SV2000/SV3000/SV4000
·输出点数:16点
对应系列
对应EX126一体型(对应输出) 串行传送系统
对应IP67
拉杆式底板集装式
SV1000/SV2000/SV3000
·输出点数:16点
P.567
