关于 EX600 的注意 调整、使用 警告 q 不要用湿手操作、设定。 以免触电。 < 手持控制器 > w 不要按压显示部。 会成为损伤、 LCD 显示部破损的原因。 e 强制输入 、输出功能是让信号的状态强制变更的功能 ， 操作时，确认周围、设备的安全后再进行。 以免受损伤、设备破损。 r 参数设定失误会成为误动作的原因 ，必须对设定进行确 认。 以免造成人身伤害、设备破损。 维护点检 警告 q 不得进行分解·改造 ( 含…
关于EX600的注意
配线
注意
u把省配线系统组装在设备、装置上的场合，应设置滤波
器等充分进行防噪对策。
由于噪声的混入，会成为误动作的可能。
i进行输入设备、输出设备、手持控制器的配线作业时，
请避免水、溶液、油从插口部侵入内部。
以免成为破损、故障·误动作的原因。
o插头部要不施加应力的进行配线。
以免成为接触不良的原因及故障、误动作的原因。
使用环境
警告
q可燃性气体、爆炸性气体的环境中不要使用。
以免有火灾、爆炸的可能。
这个系统不是防爆结构。
使用环境
注意
e油分·药品环境下不要使用。
冷却液和洗净液等各种油及药品的环境下的使用，即使短期间
也会对单元带来恶劣影响(故障、误动作等)。
r有腐蚀性的气体、液体的环境下不要使用。
否则单元有破损、误动作的可能性。
t有电脉冲发生源的场所不要使用。
单元的周围，有大的电脉冲发生的装置设备(电磁式升降机·高
频感应炉、焊机、电动机等)的场合，会导致单元内部回路元件
的劣化或破损，要考虑有发生源的电湧对策，避免线路的混
触。
y直接驱动继电器、电磁阀、指示灯等有电湧电压发生的
负载的场合，负载上应是电湧吸收元件内置型的产品。
直接驱动发生过电压的负载，单元有破损的可能。
uCE标记对雷击没有耐性，在装置侧实施防雷击对策。
i产品内部不要进入粉尘、配线屑等异物。
以免成为故障、误动作的原因。
o单元不能安装在有振动、冲击的场所。
以免成为故障、误动作的原因。
!0有温度循环的环境下不要使用。
遇到通常的气温变化以外的温度循环的场合，存在对单元内部
有恶劣影响的可能性。
!1直射日光的场所不要使用。
直射日光的场合，日光应遮断。
以免成为故障、误动作的原因。
!2遵守周围温度范围下使用。
以免误动作。
!3周围有热源、受到辐射热的场所不要使用。
以免成为动作不良的原因。
注意
q按保护构造，考虑使用环境。
保护构造是IP65/67的场合，实施下记条件可达到。
1)电源配线用电缆、通信线插头及带M12插头的电缆各单元之
间进行合适的配线处理。
2)各单元和集装阀进行合适的安装。
3)未使用的插座上，必须安装防水盖。
在经常有水的环境下使用，应有加盖等对策。
保护构造是IP40的场合，不要在有腐蚀性气体、化学药品、海
水、水、水蒸气的环境或附着的场所使用。
连接EX600-D□□E, EX600-D□□F的场合，集装式的保护构
造是IP40。
还有，手持控制器为IP20，使用时，内部不要有异物的侵入，
遇到水、溶剂、油，应注意。
w下列场所使用的场合，要进行充分的遮蔽对策。
对策不充分的场合，会成为误动作、故障的原因。
对策效果的确认在各个设备、装置组装时实施。
1)由于静电等发生噪声的场所
2)电场强度强的场所
3)由于放射性，有被曝担心的场所
4)附近有电源线通过的场所
SV
系列／产品单独注意事项
y
使用前必读
关于安全注意事项及3、4、5通电磁阀的共同注意事项，请参考本公司官网的《SMC产品使用注
意事项》及《使用说明书》。https://smc.com.cn
652
A
关于EX600的注意
调整、使用
警告
q不要用湿手操作、设定。
以免触电。
<手持控制器>
w不要按压显示部。
会成为损伤、LCD显示部破损的原因。
e强制输入、输出功能是让信号的状态强制变更的功能，
操作时，确认周围、设备的安全后再进行。
以免受损伤、设备破损。
r参数设定失误会成为误动作的原因，必须对设定进行确
认。
以免造成人身伤害、设备破损。
维护点检
警告
q不得进行分解·改造(含基板的替换)·修理。
以免造成损伤、故障。
w维护点检时
●供给电源应OFF。
●供给的压缩空气应停止，把配管中的压缩空气排出。
确认大气开放状态后再实施。
系统构成元件有意外误动作的可能性。
另外，小心受伤。
■有关商标
DeviceNet™是ODVA的商标。 EtherNet/IP™是ODVA的商标。 CompoNet™是ODVA的商标。
EtherCAT
®
是Beckhoff Automation GmbH(德国)的注册商标和许可的专利技术。
注意
qSI单元的各开关，用前端细的钟表螺丝刀等设定。
还有开关操作时，关联部分以外不要接触。
以免由于部件破损及短路成为故障的原因。
w按使用状况，进行适当设定。
不适当的设定，会成为动作不良的原因。
有关各开关的设定，参见使用说明书。
e有关程序及地址的详细内容，参见PLC厂家的手册。
协议有关的程序内容，与使用的PLC厂家对应。
<手持控制器>
r不要用前端尖的东西操作键。
以免成为破损、故障的原因。
t操作键部上不要加过大的负载和过大的冲击。
以免成为破损、故障、误动作的原因。
注意
q单元使用时和更换时
●单元使用时，单元连接用插口的金属锐利部不要碰。
●单元分解时，勿碰伤手。
单元结合部用密封带紧固结合。
●单元结合时，单元之间手指不要被夹住。
以免损伤。
w维护点检要定期实施。
以免由于设备·装置误动作，有系统构成元件的意外误动作的
可能性。
e维护点检完成后，进行适当的功能检查。
正常设备不动作等异常的场合，应停止运转。
系统构成元件意外误动作的可能性。
r单元清洁不要使用汽油和信纳水等。
以免表面损伤、显示消失。
用柔软的布擦拭。
污染严重时，用水稀释的中性洗涤剂浸布，挤干后擦除污染，
再用干布擦拭。
其他
q集装式电磁阀的共通注意事项及产品单独注意事项，参
见各产品系列样本。

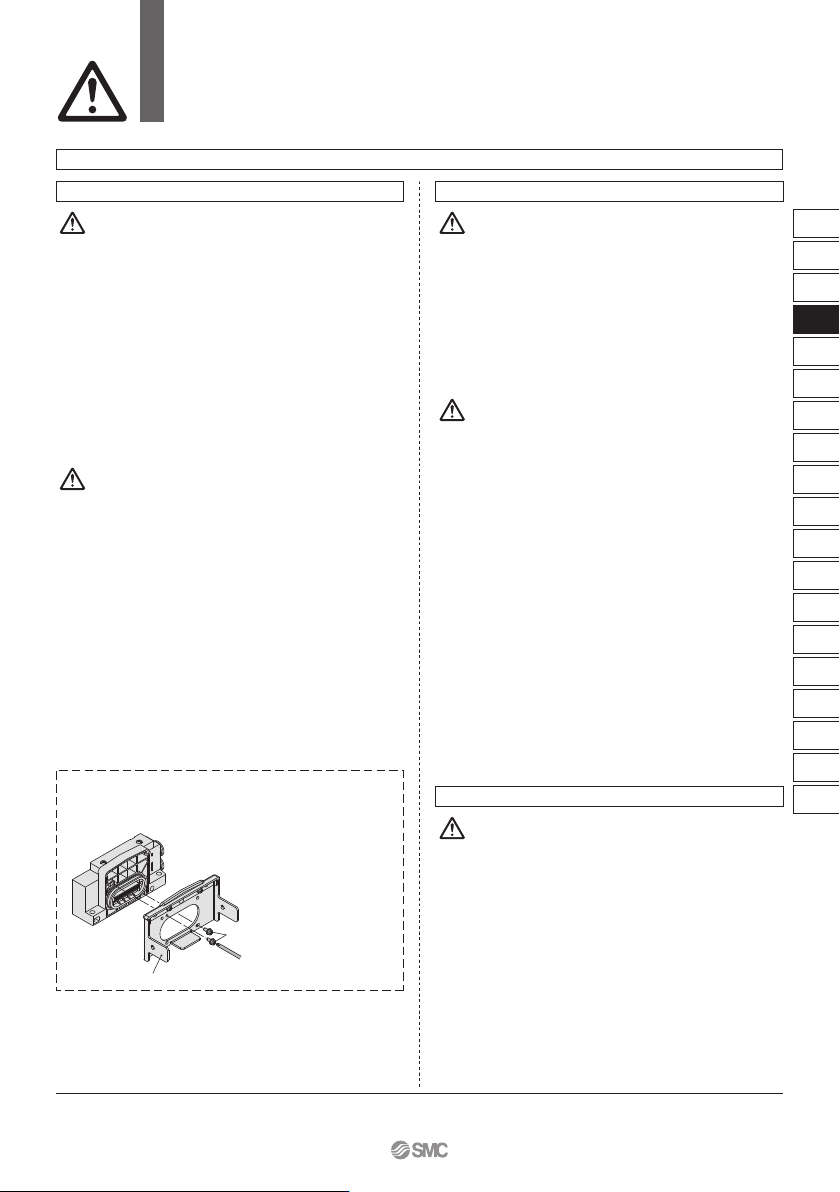

阀板
阀固定用螺钉
螺钉预留处: 2处
注意
无SI单元订货的场合，连接集装式和SI单元的阀板不进行安装，
使用附属的阀固定用螺钉安装阀板。
(紧固力矩:0.6~0.7N·m)
SV
系列／产品单独注意事项
u
使用前必读
关于安全注意事项及3、4、5通电磁阀的共同注意事项，请参考本公司官网的《SMC产品使用注
意事项》及《使用说明书》。https://smc.com.cn
