NPM-W2 2015.0428
- 96 -
B-10
希望通过托盘元件进行贴装。
Factory

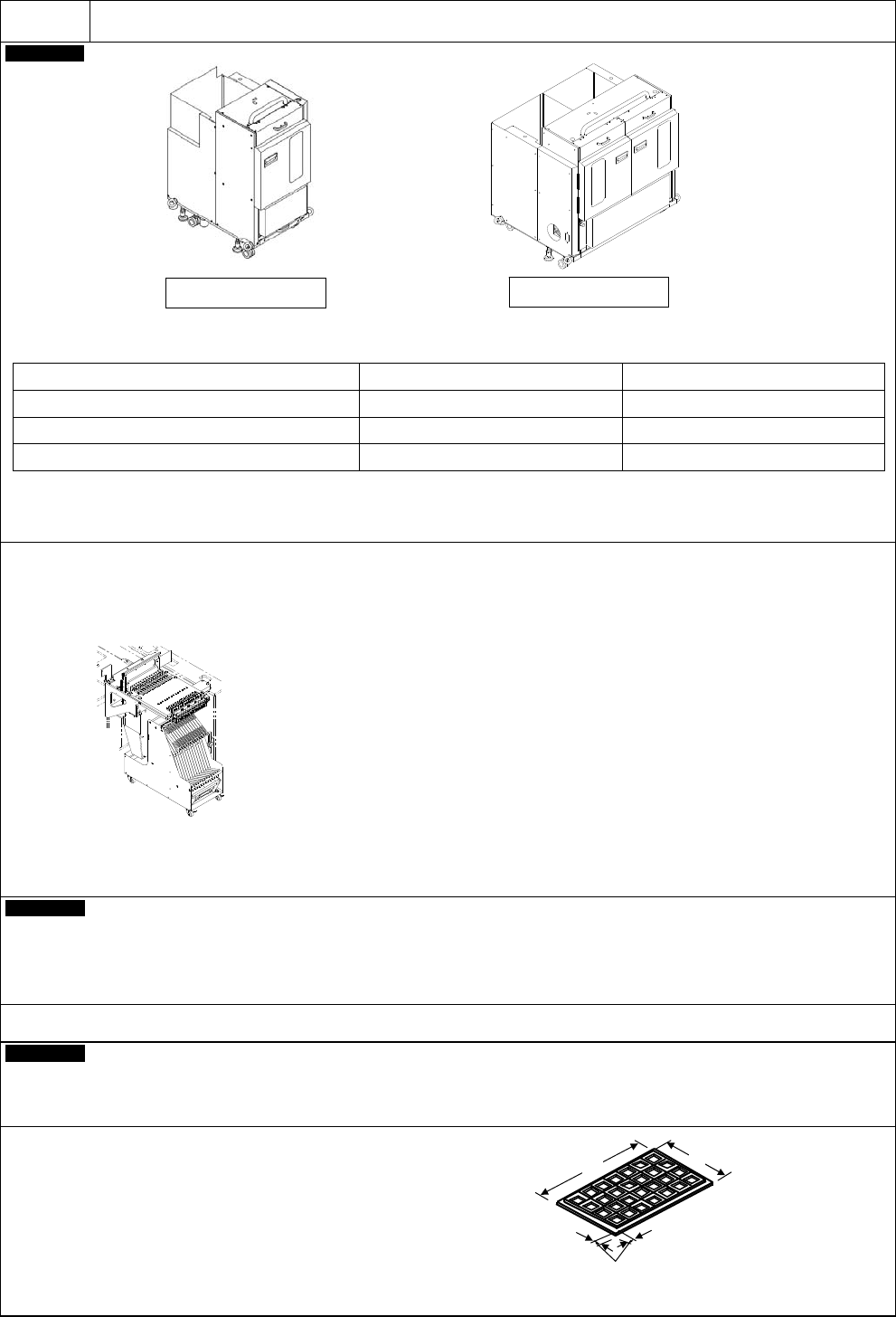

标准附属品 单式托盘供料器
※
双式托盘供料器
多层托盘料箱(15 mm 间距 × 10 层) 2 个 4个
托盘板 21 张 42 张
元件排出用托盘 1张 2张
※ 单式托盘供料器与 NPM-W, NPM-D3/ D2/ D, NPM-TT, NPM 以及 AM100 的托盘供料器可以通用。
连接已有的 NPM-D(或者 NPM)的托盘供料器时，有时可能需要改造托盘供料器的配线。
有关详细情况请咨询。(个别规格)
・ 主体是交换台车规格时，不可连接。
・ 单式托盘供料器附属 13 站供料器座。
(附属供料器用空气供给单元)
4 mm 编带 Max. 26 站 薄型单式编带供料器
8 mm 编带 Max. 26 站 双式/薄型编带供料器 (小卷盘)
Max. 13 站 单式编带供料器
12/ 16 mm 编带 Max. 13 站
24/ 32 mm 编带 Max. 6 站
44/ 56 mm 编带 Max. 4 站
72 mm 编带 Max. 3 站
88 mm 编带 Max. 2 站
104 mm 编带 Max. 2 站
32 mm 粘着 Max. 4 站
杆 Max. 3 站
元件排出传送带 1个
通用型转印单元 1个
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
・ 需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
・ 使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
单式托盘供料器
+ 13
站供料器座
双式托盘供料器
13 站供料器座
Max. 40 品种
Max. 20 品种
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
NPM-W2 2015.0428
- 97 -
B-11
希望提高编带拼接的作业性。
Customer

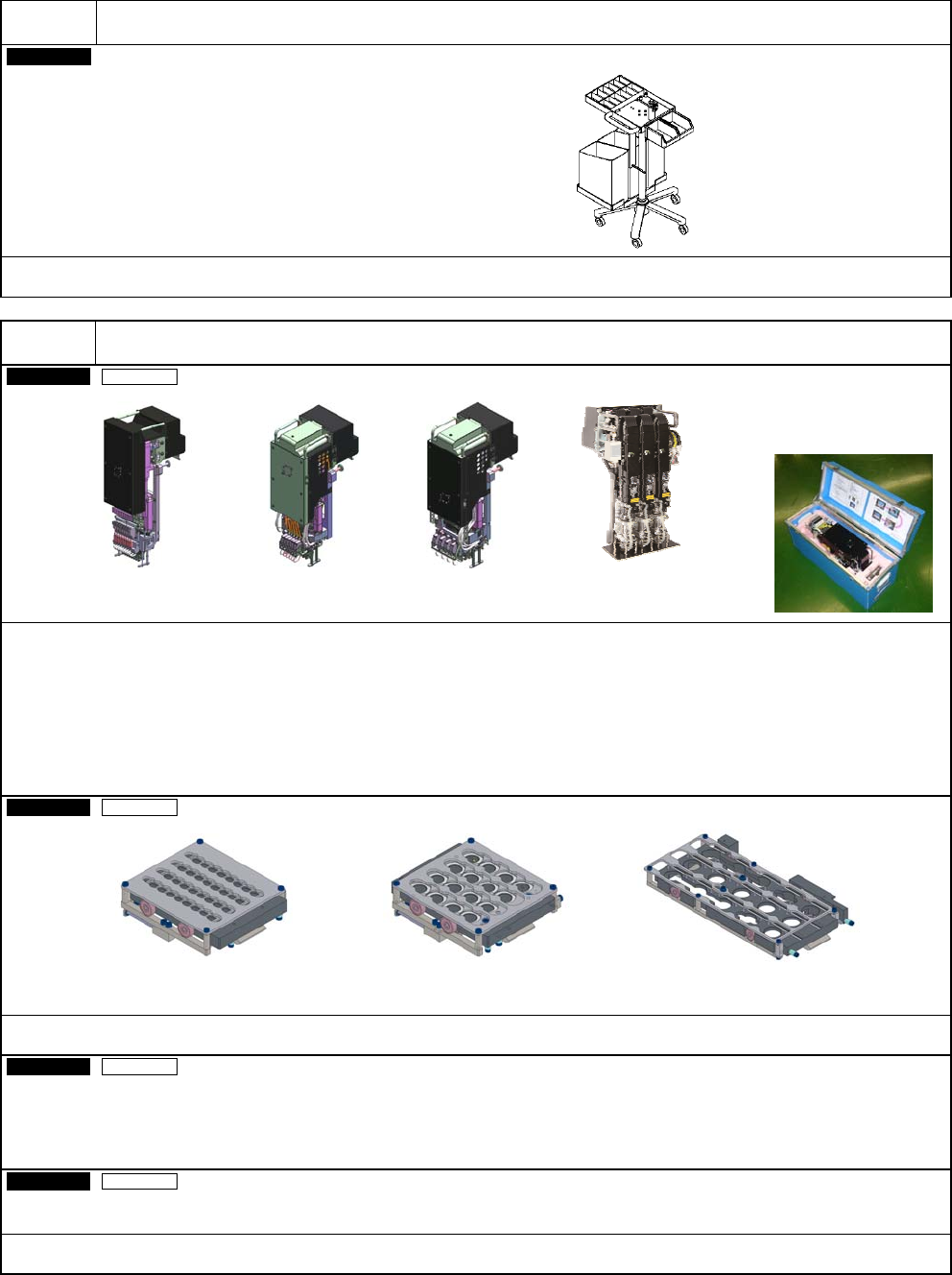

接料台车
・ 是为了提高编带拼接作业性的台车。(智能编带供料器用)
C-1
希望更换贴装头。
Customer
工作台
预备
轻量 16 吸嘴贴装头
※
预备
12
嘴贴装头
预备
8
吸嘴贴装头
预备
3
嘴贴装头
・ 预备贴装头附属贴装头盒
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明等，请在选购件中选择。
・ 是 NPM 系列专用。(3 吸嘴贴装头是 NPM-W2/ W, NPM-TT 专用)
※ 紧急情况时，也可以使用旧型的 16 吸嘴贴装头。(只对应 4 点固定式)
这时的贴装速度及贴装精度等，与 NPM-W 型号相同。(70 000 CPH, ±0.04 mm(Cpk≧1))
轻量 16 吸嘴贴装头不可以在 NPM-D3, NPM-W2 以外的设备上使用。
Customer
工作台
预备吸嘴更换器
(16/12
吸嘴贴装头用)
预备吸嘴更换器
(8
吸嘴贴装头用)
预备吸嘴更换器
(3
吸嘴贴装头用)
・ 是 NPM 系列专用。(3 吸嘴贴装头用是 NPM-W2/ W, NPM-TT 专用)
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
工作台
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
NPM-W2 2015.0428
- 98 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。
On-site
工作台

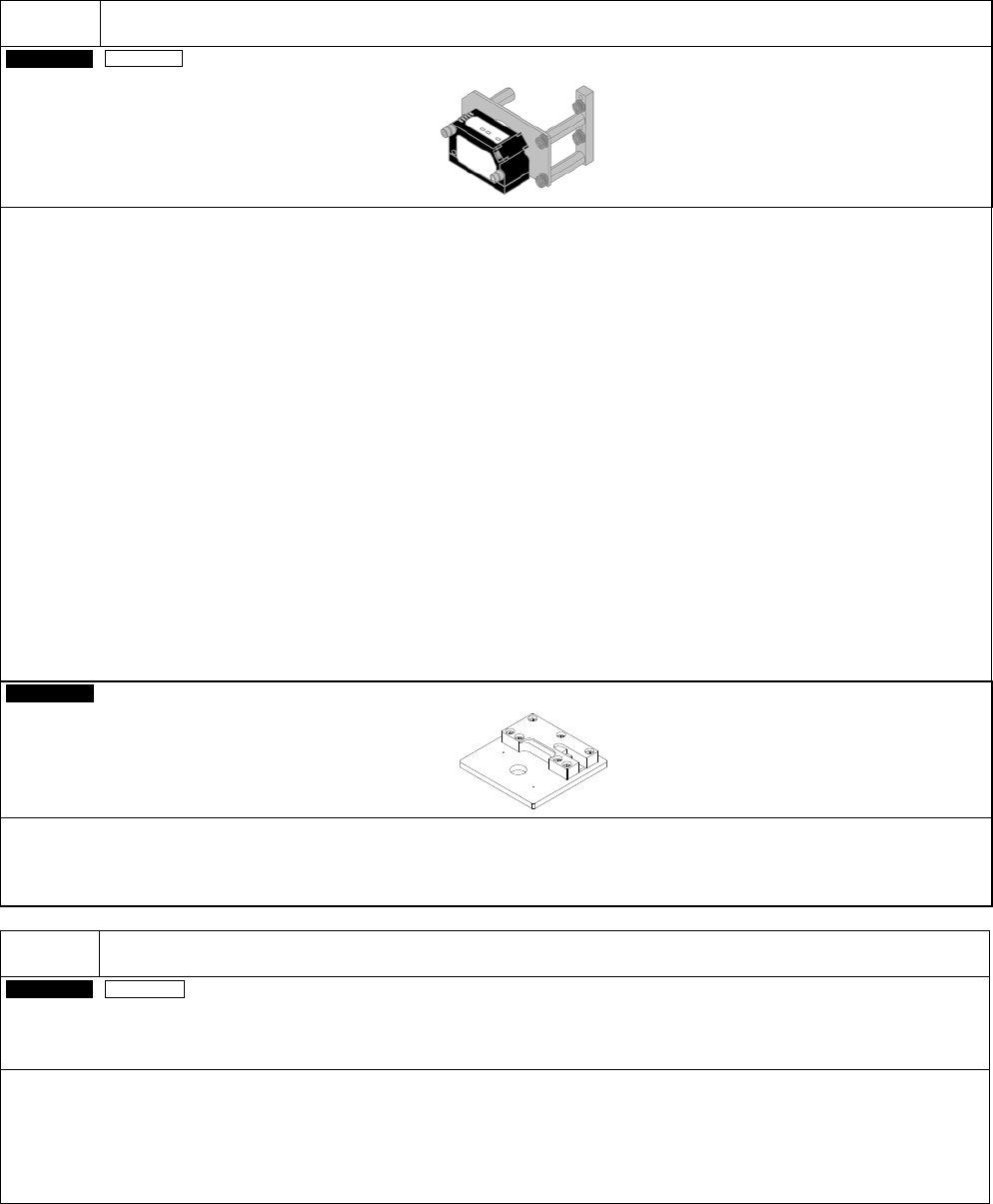

高度传感器
・ 高度传感器对应贴装头、点胶头。
对应贴装头和点胶头时，各自功能不同。(功能无法通用。)
＜基板弯曲补正(贴装头)＞
・ 测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 3.0 s (在 750 × 510 mm 基板测定 9 点的最佳条件下)
・ 高度传感器，请选择安装在生产线前端的 NPM-W2。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效
。
・ 所测定的数据，传送到下游的 NPM-W2。
※ 对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
＜基板局部范围的高度补正(点胶头)＞
・ 在描绘点胶位置附近的复数点测定基板高度(弯曲)，补正为最佳的点胶嘴高度。
测定时间: 0.5 s (在 30 × 30 mm 测定 4 个角部的最佳条件下)
・ 可以补正打点点胶时的点胶嘴高度。(局部范围)
・ 高度传感器，请选择安装在搭载了点胶头的轴。
・ 不进行测定数据的传接。
・ 详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
・ 进行高度传感器的直线性和偏移量校正。
・ 第一次购买高度传感器时需要购买此治具。
・ 与 NPM-W, NPM-D3/ D2/ D/ TT, AM100 可以通用。
C-3
希望在独立机种切换时交换台车。
Factory
工作台
独立机种切换对应单元
:
前侧
独立机种切换对应单元
:
后侧
・ 双轨传送带规格时的选购件。
・ 可在独立机种切换时，进行台车的交换。请选择使用交换台车的工作台。(不能单独选择后侧选购件。)
※ 选择此选购件的工作台，不能安装安全盖。
※ 点胶头的工作台也可以安装此选购件，但是此情况下请安装交换台车。
※ 检查头的工作台不能安装此选购件。
