目 录
1.
概要
.......................................................................................................................... 1
2.
特征
.......................................................................................................................... 1
3.
规格
.......................................................................................................................... 9
3.1
基本规格
........................................................................................................................ 9
3.2
基本性能
...................................................................................................................... 10
3.3
实装模式
...................................................................................................................... 14
3.4
检查内容
...................................................................................................................... 17
3.5
点胶内容
...................................................................................................................... 20
4.
机器构成
................................................................................................................. 23
4.1
工作头构成
.................................................................................................................. 26
4.2
贴装吸嘴构成
............................................................................................................... 27
4.3
点胶嘴构成
.................................................................................................................. 35
4.4
供给部的构成
............................................................................................................... 39
4.5
生产线构成
.................................................................................................................. 44
4.6
有检查头时的生产线构成
............................................................................................. 47
4.7
识别单元构成
............................................................................................................... 52
5.
系统软件
................................................................................................................. 60
5.1
元件校对
...................................................................................................................... 60
5.2
自动切换机种
............................................................................................................... 62
5.3
供料器准备导向
........................................................................................................... 65
5.4
上位通信
...................................................................................................................... 67
5.5
支援站
.......................................................................................................................... 69
5.6
APC
系统
..................................................................................................................... 72
5.7
其他厂家检查机界面软件
............................................................................................. 75
5.8
基板信息通信功能
(
标准功能
) ....................................................................................... 77
6.
其他标准规格
.......................................................................................................... 78
6.1
程序功能
...................................................................................................................... 78
6.2
信号塔
.......................................................................................................................... 78
7.
印刷基板设计基准
................................................................................................... 79
7.1
印刷基板规格概要
........................................................................................................ 79
7.2
识别标记
...................................................................................................................... 82
7.3
基板待机条件
............................................................................................................... 82
8.
标准主体构成
.......................................................................................................... 83
9.
选购件
..................................................................................................................... 84
10.
涂饰颜色
............................................................................................................... 117
11.
安全装置
............................................................................................................... 117
12.
电源・空气投入部
................................................................................................. 118
12.1
电源投入部
................................................................................................................ 118
12.2
空气投入部
................................................................................................................ 119
13.
尺寸图
................................................................................................................... 120
14.
有关许可证
........................................................................................................... 125
NPM-W2 2015.0428
NPM-W2 2015.0428
- 1 -
1.
概要
■ 高生产率
采用轻量
16
吸嘴贴装头，多功能识别照相机，以及高刚性框架，在提高单位面积生产能力的同时，更实现
高精度的实装。
■ 通用性
可以超高速贴装微小元件的「轻量
16
吸嘴贴装头」和「
12
吸嘴贴装头」、可以高速贴装微小元件到中型
元件的「
8
吸嘴贴装头」、可以对应各种异形元件的「
3
吸嘴贴装头」，这些都可以组合。而且，通过组合
检查生产基板的各种「
2D
检查头」和电子元件暂时接合用粘着剂点胶的「点胶头」，可以对应多样化工艺。
以标准规格可以对应
L 750 ×
W 550 mm
※
为止的大型基板，更加提高了通用性。
采用集合
3
项功能
(2D
测定，厚度测定，
3D
测定
)
为一身的「多功能识别照相机」，可以从
2D
测定规格升
级为
3D
测定规格
(
厚度测定，
3D
测定
)
。
※ 单轨传送带规格时。
■ 机种切换性
独立实装模式
※
是，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换。
通过选项可以对应支撑销的自动更换、自动机种切换，根据客户生产形态可以进行最佳机种切换。
※ 双轨传送带规格时。
■ 高品质贴装
继承
NPM
系列的各种单元、功能等，实现高质量贴装。
2.
特征
高生产率
对应机器连接(模块)
NPM-W2
是连接
(
模块
)
构成，可连接多台机器，最多能够连接
15
台
※
进行使用。

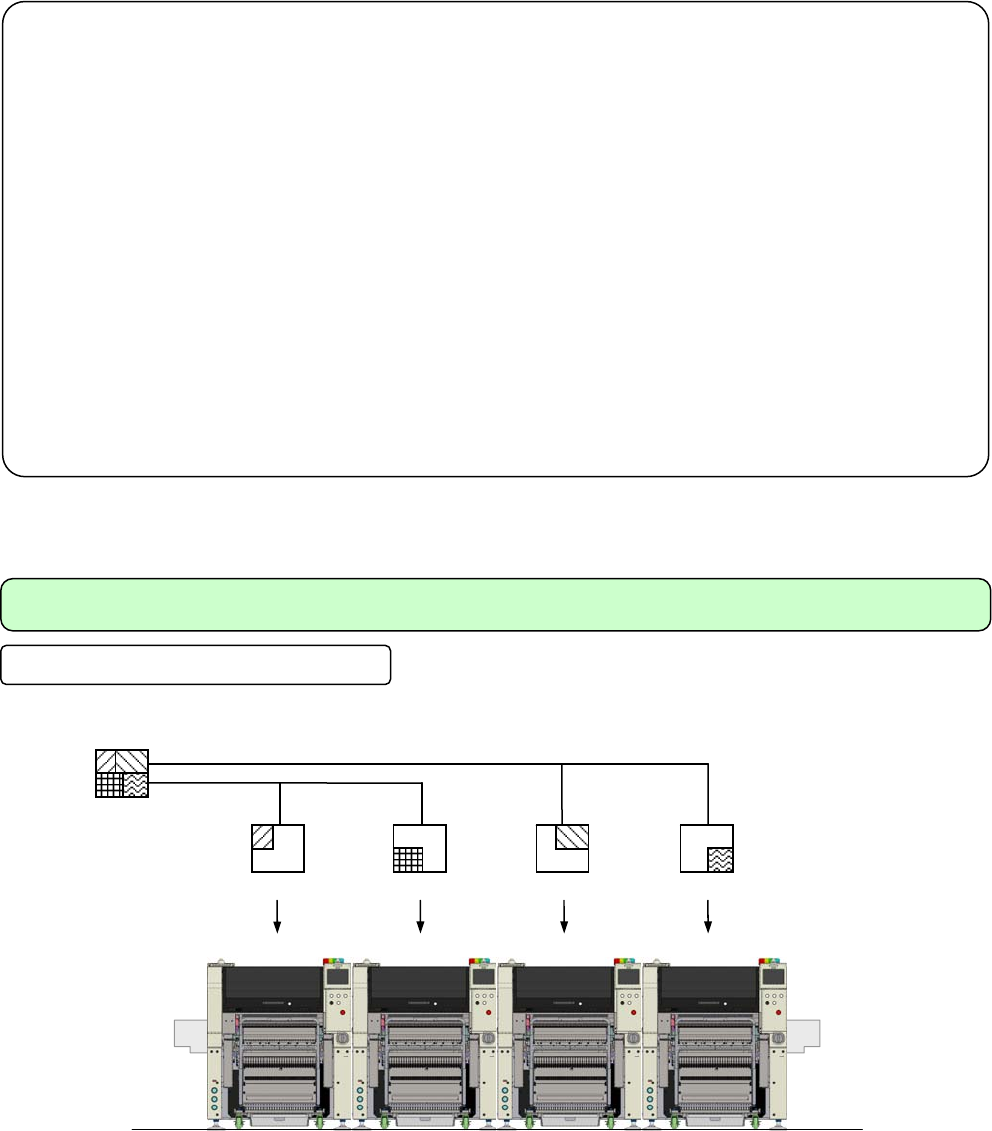

NPM-W2
共
4
台时的数据分配图
※ 连接台数超过
15
台时，请另行商洽。
※ 与
NPM-D3/ D2/ D
连接时
,
请另行商洽。与
NPM-TT
或者
NPM
不可连接。
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据 贴装数据贴装数据贴装数据
