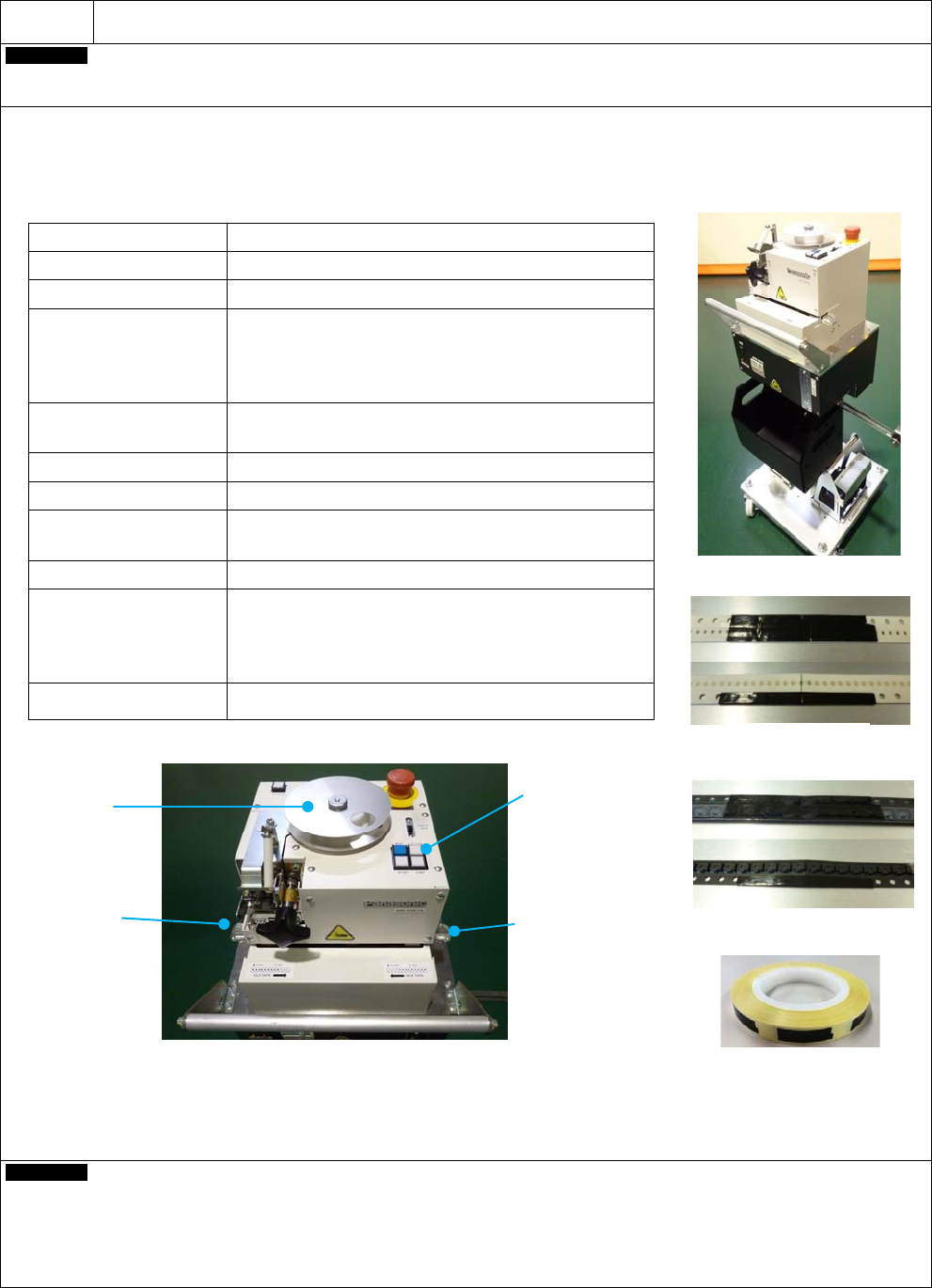

NPM-W2 2015.0428
- 112 -
D-5
希望将编带拼接作业自动化。
Customer
自动编带拼接单元
(
机种名
: ATSU
型号
: NM-EJW7A)
1. 概要
本装置可以自动进行 8 mm 编带的拼接作业。
通过消除由手动拼接而产生的人工偏差，防止因卡带造成的吸着率低下，拼接处的断带，偏位，提高设备运转率。
2. 规格
项 目 规 格
对象编带 8 mm 纸/ 塑料
拼接胶带
纸/ 塑料通用
(
本装置专用
)
拼接部位空槽数
・
8mm
×
4P(
纸带
)=0
个
・
8mm
×
4P(
塑料编带
)=3
个
・
8mm
×
2P(
纸
/
塑料
)=5.5
～
8
个
・
8mm
×
1P(
纸带
)=12
～
13.5
个
※
1
运作时间
・纸带 约 10 秒/1 回
・塑料编带 约 10 秒/1 回
外形尺寸 W 500 × D 500 × H 1 160 mm
重量 约 50 kg (未搭载电池时)
电源
DC12 V (铅蓄电池)
电池连续驱动时间: 约 10 小时(搭载 2 个电池时)
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露现象)
附属品
・ 拼接胶带
(500
张
/
卷盘
)
×
1
・ 电池盒×
2 (
包含连接线
2
根
)
・ 充电终端×
2
・ 垃圾盒×
1
本体运用
(
设定
)
・ 拼接部 推荐整体推送
※1) 8 mm × 1P （纸带）需要事前进行实证评价。
3. 注意事项
・ 拼接胶带请使用本装置专用品。
(
可从胶带制造商处直接购买
)
・ 推荐将「元件编带切割用刀片」及「拼接胶带切割用刀片」定为维修零件。
・
更换作业由服务人员进行。
Customer
拼接胶带
(500
张
/
卷盘
)
电池盒
(
包含连接线
)
充电终端
垃圾盒
拼接编带
操作按键
新元件编带
插入口
拼接胶带
安装卷盘
旧元件编带
插入口
自动编带拼接单元
塑料编带完成效果
纸制编带完成效果

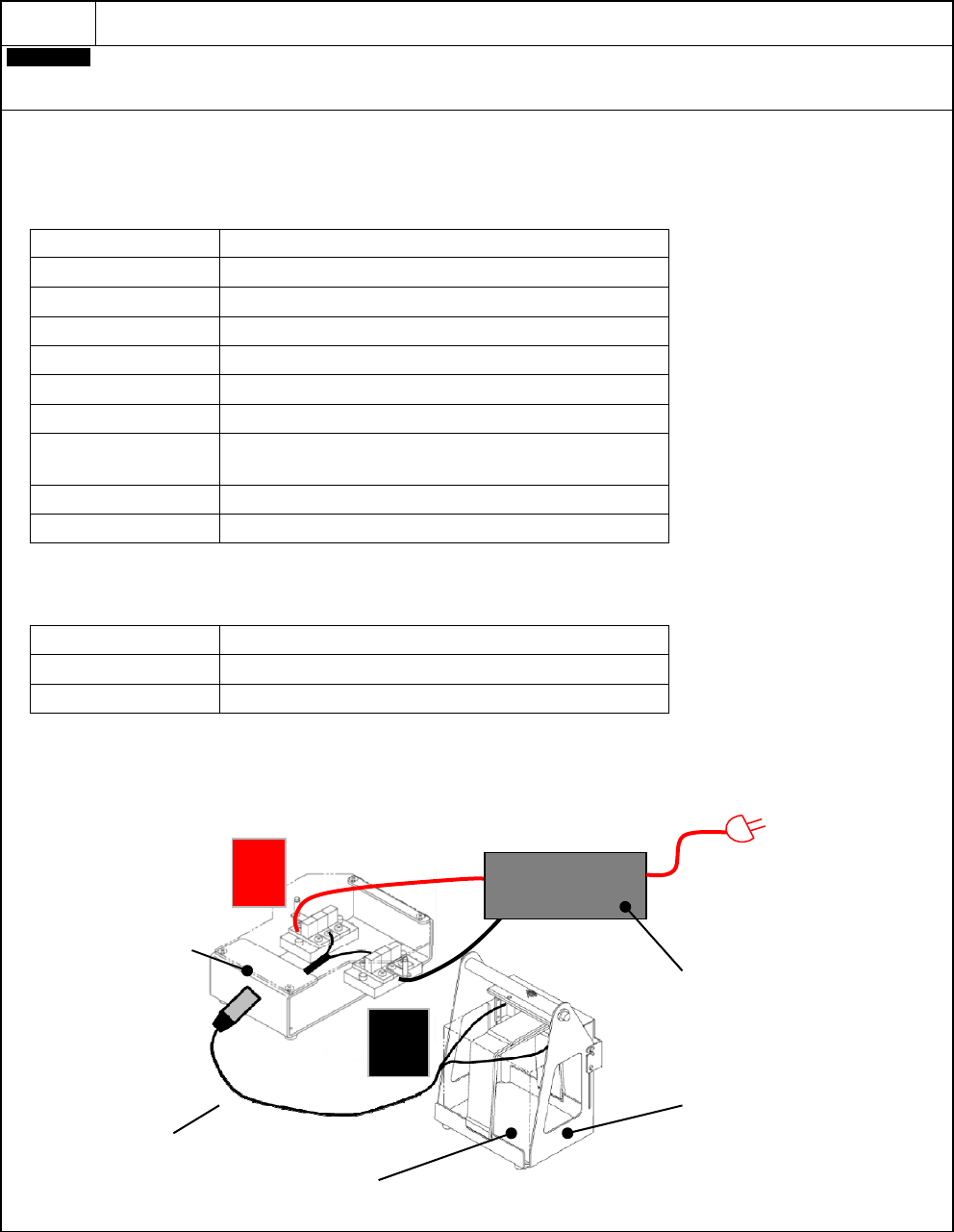

NPM-W2 2015.0428
- 113 -
D-5
希望将编带拼接作业自动化。
Customer
电池・充电器
1.
概要
电池及充电器需要客户自行准备。
电池及充电器需满足以下规格。
2.
电池规格
项
目
规
格
种类
铅蓄电池
输出电压
DC 12V
额定容量
12 Ah
以上
外形尺寸
W 185 mm
以下
× D 125 mm
以下
× H 175 mm
以下
重量
10 k
g 以下
电池类别
深循环型
(EV
用
)
循环次数
(
充电
1
次
/
放电
1
次
)
300
次以上
※
1
端子形状
螺钉
(M5)
※
2
其他
免维护
※
1
※1 为推荐规格，不是必须项目。
※2 电池盒附带配线的端子形状为 M5 圆形端子。请使用可对应 M5 圆形端子的电池。
3.
充电器规格
项
目
规
格
规格
适合以上电池充电。
其他
附有保护功能
(
反接，过充电保护
)
4.
构成
(
电池充电时
)
电池盒
充电器
（
客户准备）
＋
－
电池
（
客户准备）
连接线
充电终端

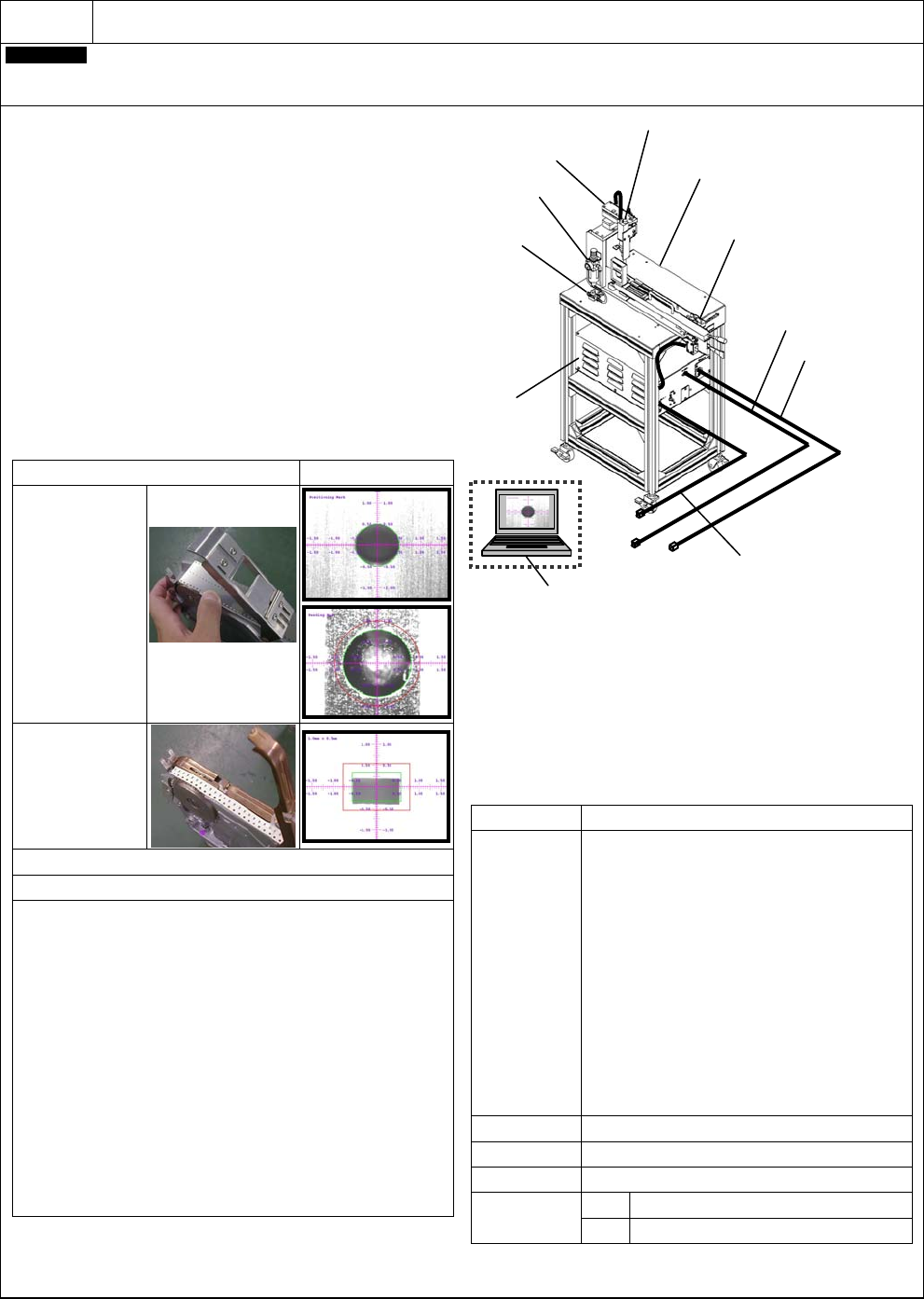

NPM-W2 2015.0428
- 114 -
D-6
希望进行智能供料器的维护作业。
Customer
智能供料器检查装置
(
机种名
: IFCU
型号
: NM-EJW2A)
1. 概要
智能供料器检查装置是，为了使客户对智能供料器进行维护作
业的装置。
・ 一定运转次数动作后能够进行定期检查。
・ 不良品的供料器在元件交换后，客户能够调整元件传送位
置。(限定元件)
・ 管理电脑侧的供料器维护履历。
※ 为了能够使用，供料器内藏软件的版本需要在 Ver. 4.00 以上。
(
参照注１)
2. 特长
照相机的图像从电脑画面上显示，通过目视判断和电脑操作，
调整供料器进给方向的位置。
另外，调整时的目标基准框也能从电脑画面上的下拉一览中选
择。客户也能够进行独自的基准框设定。
3.
规格
・供料器基准位置 位置确认
电脑画面
通过治具用编带确
认
上: 吸着位置
下: 链轮齿
位置
※ 通过标准治具的比
较能够检查和调整
吸着位置，链轮齿
位置。
通过元件纸编带确
认元件吸着位置
・供料器软件 版本升级功能（参照注１）
・供料器维护计数器复位功能(次数至「0」)
・供料器维护履历管理功能
(1)
内容表示
供料器制造序列编号和版本等，能够追踪履历，显示作业内
容。而且，可以追加注释。
(2) CSV
文件导出
将履历一览表表示的内容，都能够以 CSV 文件导出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升，下降顺序排列
来表示履历。
(4)
检索功能
作为检索功能，有日期检索和各项目缩小检索功能。
(5)
履历文件压缩功能
能够将检点・调整文件以 LZH 形式压缩。
(6)
过期失效功能
显示能够选择删除期间的画面，按执行键，在指定日期内所
有文件都可被删除。
（注１） 关于薄型供料器，不能经由本装置
/ IFCU
进行升级。
可由实装机本体进行。
■ 选择设置处
1. 将机器安置水平处。
2. 条件(无结露)
・温度: 10 °C ~ 35 °C
・湿度: 不会结露的环境
3. 配置空间
确保宽 0.5 m × 长 1.5 m × 高 1.5 m 以上的空间，
为了维护作业充分确保空间。
项 目 内 容
对象供料器 智能编带供料器
・
4/ 8 mm
薄型单式编带供料器
・ 8 mm 双式编带供料器
・ 8 mm
单式编带供料器
・ 12/ 16 mm
编带供料器
・ 24/ 32 mm
编带供料器
・
空气驱动式 8 mm 单式编带供料器
※ 只限标准类型。
※ 如需检查薄型编带供料器，请另行联络。(现开发中)
※ 44/ 56 mm ~ 104 mm 宽编带供料器，32 mm 纸粘着
供料器，散装供料器，杆式供料器无法检查。
通过供料器侧的开关操作只有进给动作成为可能。
※ 空气驱动式 8 mm 单式编带供料器，不可确认链轮齿
的位置由于是空气驱动式，吸着位置调整，
XY 方向都是机械调整。（参照注２、３）
尺寸 400 mm (宽) × 745 mm (长) × 1 155 mm (高)
重量 60 kg (包括标准治具，标准治具盒)
使用电源
单相
, AC 100 V ~ 240 V ±5 % 50/ 60 Hz 60 VA
空气 压力
0.29 MPa ~ 0.34 MPa
流量
8 L/min (A.N.R.)
（注２） 使用
IFCU
对薄型供料器进行检查，基准位置，位置确认，
需要「薄型供料器用标准附件
(
选购件
)
」。
（注３）
4 mm
薄型单式编带供料器为不搭载接头检测传感器的型号。
映像信号用电缆
电源电缆
(
AC 100 ~ 240 V
)
请客户准备
电脑
。
标准治具
调节器
阀
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
