BM123 Mechanical 20160307.pdf - 第262页

一括交換ｶｰﾄ部(高さ 対応部) BATCH EXCHA NGE CART SECT.(HEI GHT TYPE SECT .) 31 F10862-17-900-AA M237

100%1 / 306
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
30
搬送高さ(H=940)
DRIVE AMOUNT(H=940)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1045268250
SMEMA UNIT SMEMA ﾕﾆｯﾄ
1
251 N210044882AA
SPACER ｽﾍﾟｰｻ
1
252 N210032390AA
BRACKET ﾌﾞﾗｹｯﾄ
M236
F10452-68-250-AB_01

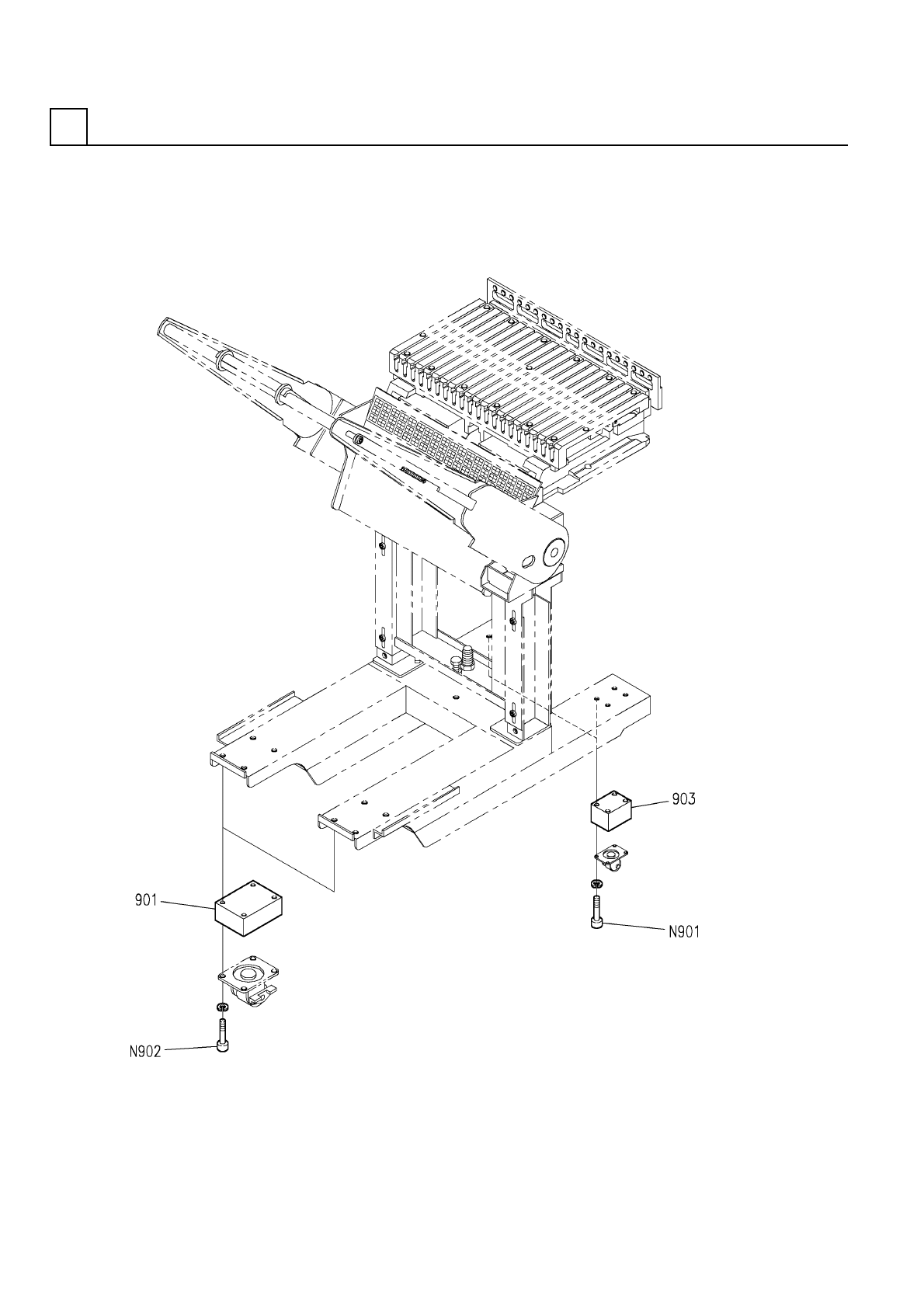

一括交換ｶｰﾄ部(高さ対応部)
BATCH EXCHANGE CART SECT.(HEIGHT TYPE SECT.)
31
F10862-17-900-AA
M237
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
31
一括交換ｶｰﾄ部(高さ対応部)
BATCH EXCHANGE CART SECT.(HEIGHT TYPE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1086217900
HEIGHT TYPE UNIT ﾀｶｻﾀｲｵｳﾕﾆｯﾄ
2
901 1086217901
BLOCK ﾌﾞﾛｯｸ
2
903 1086217903
BLOCK ﾌﾞﾛｯｸ
M5X50-10.9 A2J (Trival
8
N901
N510017409AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M6X50-10.9 A2J (Trival
8
N902
N510017446AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M238
F10862-17-900-AA
