Driftsvejledning SIPLACE F5/ F5 HM 2 Driftssikkerhed Softwareversion SR.407.xx Udgave 01/2001 DK 2. 1 Sikkerhedsvejledninger 71 2.1.7 Sikkerhedsforsk rifter til komponent-visionsmodulerne FA R E 2 Der må aldrig foretages…
2 Driftssikkerhed Driftsvejledning SIPLACE F5/F5 HM
2.1 Sikkerhedsvejledninger Softwareversion SR.407.xx Udgave 01/2001 DK
70
2
Pos. 6 i Fig. 2.1 - 4, side 67 om advarselsskilte på grundmaskinen
Etiket på transporør (forstørret)
FARE 2
Kondensatorer på basis af metalpulver som f.eks. tantal-kondensatorer må kun forarbejdes med
transportører, der er mærket med denne etiket. 2
Use only approved feeders, labeled
as shown below, when feeding
capacitors based on metal-powder
(e.g. tantalum).
Fire Hazard
Can cause death, serious injury
or property damage
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
WARNING
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Driftsvejledning SIPLACE F5/F5 HM 2 Driftssikkerhed
Softwareversion SR.407.xx Udgave 01/2001 DK 2.1 Sikkerhedsvejledninger
71
2.1.7 Sikkerhedsforskrifter til komponent-visionsmodulerne
FARE 2
Der må aldrig foretages ændringer eller manipulationer på automatens sikkerhedsudstyr eller på
Fine-Pitch- eller Flip-Chip-modulet! 2
Den optiske stråling fra Fine-Pitch- eller Flip-Chip-modulet svarer til laserklasse 1, så længe mo-
dulet er fast installeret i automaten og beskyttelsesskærmene er lukket (EN 60825-1 og
IEC 825). 2
Fig. 2.1 - 5 Mærkning for laserklasse 1
Laserklasse 1
2 Driftssikkerhed Driftsvejledning SIPLACE F5/F5 HM
2.1 Sikkerhedsvejledninger Softwareversion SR.407.xx Udgave 01/2001 DK
72

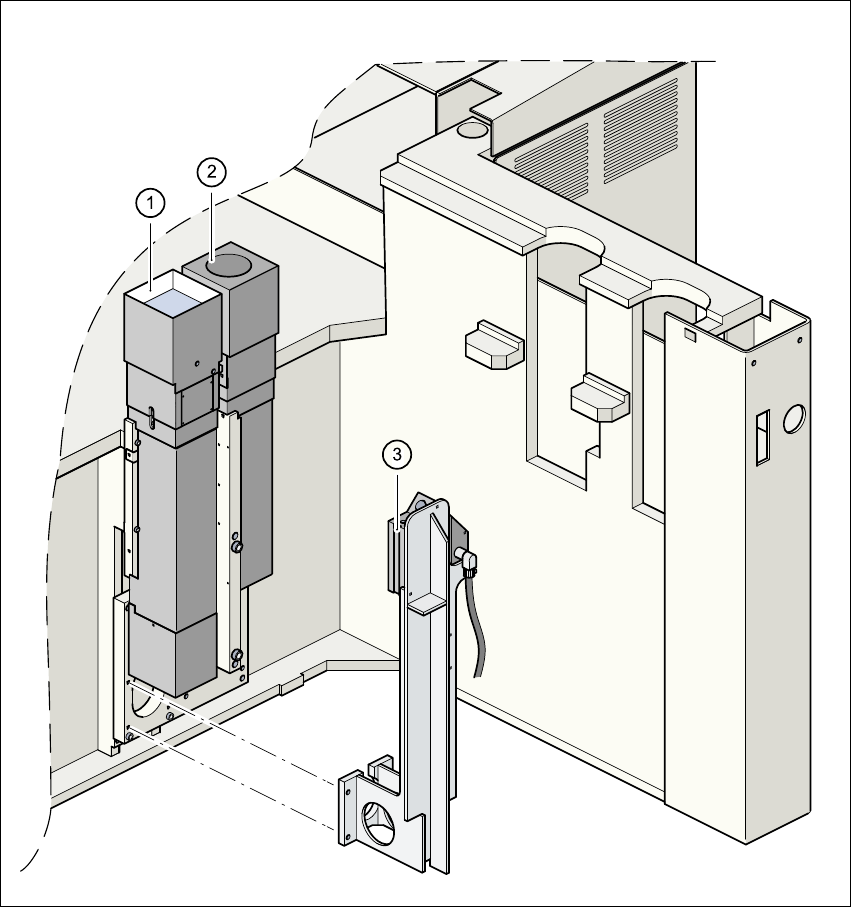

Fig. 2.1 - 6 Fine-Pitch- og Flip-Chip-visionsmodul, koplanaritets-lasermodul
(1) Fine-Pitch-visionsmodul
(2) Flip-Chip-visionsmodul
(3) Koplanaritets-lasermodul
