1.0-070301 17/26 LEFT 的平面度 1. 机器原点复归 2. 清除 HOLDER 上物品 3. 轨宽调整至最大 4. 关闭机器伺服 5. 将百分表至于相机单元上 6. 将 JIG 装于 LIFT 上（以 LIFT 电机处的 JIG 为基准，分别测 量四点） 7. 规格值 0.05mm 以内 若不良，松开螺丝 1 粒、固定螺丝 2 粒（如图），用扳手调整 LEFT 的丝杆；调整 完锁紧螺丝。
1.0-070301
16/26
原点调整（LIFT）
1. 进入AXIS TEST，选择L AXIS，点击RELEASE，松开电机侧联轴器
2.挡住原点感应器，点击RET ORIG，使电机回原点
3. 调整L AXIS的皮带，放入JIG，锁紧联轴器，确认原点感应器是否为ON
4.取出JIG，点击JOINT，再次原点归复
1.0-070301
17/26
LEFT的平面度
1.机器原点复归
2.清除HOLDER上物品
3.轨宽调整至最大
4.关闭机器伺服
5.将百分表至于相机单元上
6.将JIG装于LIFT上（以LIFT
电机处的JIG为基准，分别测
量四点）
7.规格值0.05mm以内

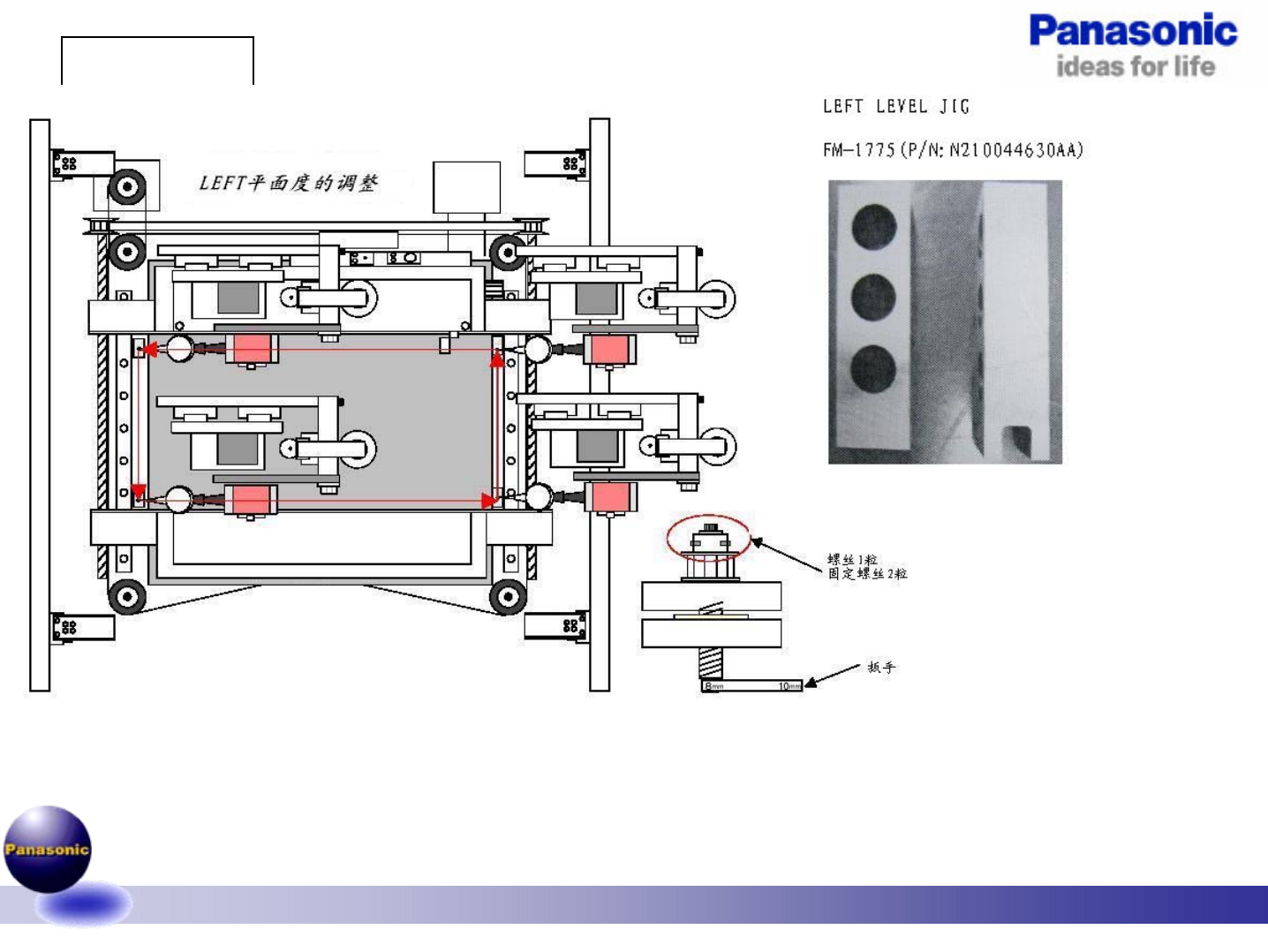

若不良，松开螺丝1粒、固定螺丝2粒（如图），用扳手调整LEFT的丝杆；调整
完锁紧螺丝。
1.0-070301
18/26
HOLDER的平面度
1.机器原点复归
2.清除HOLDER上物品
3.轨宽调整至最大
4.关闭机器伺服
5.将百分表至于相机单元上
6.将百分表打至HOLDER上
（以HOLDER电机处的测量
点为基准，分别测量四点）
7.规格值0.05mm以内
若不良，松开螺丝1粒、固定螺丝2粒（如图），用扳手调整HOLDER的丝杆；
调整完锁紧螺丝。
