1.0-070301
18/26

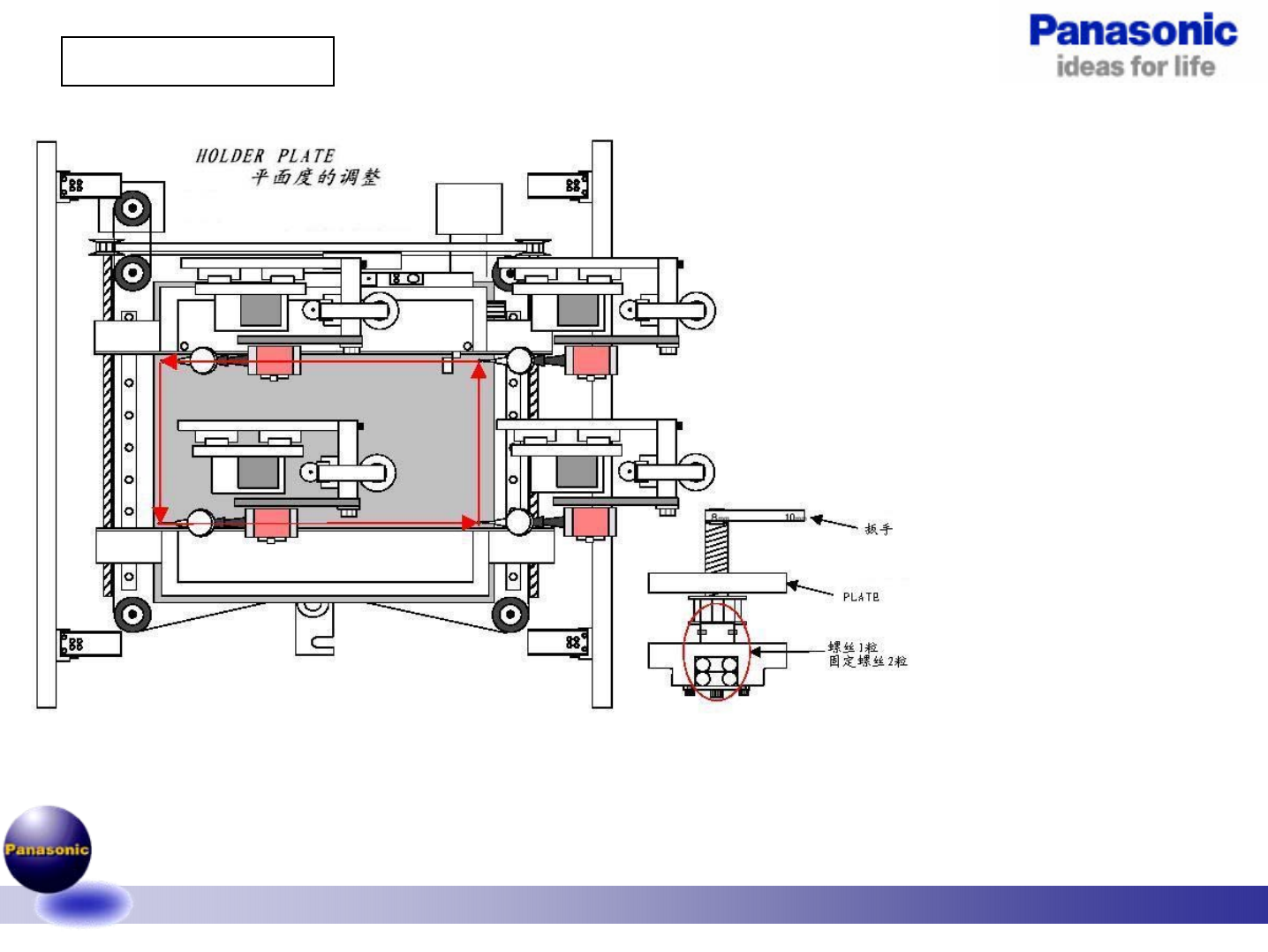

HOLDER的平面度
1.机器原点复归
2.清除HOLDER上物品
3.轨宽调整至最大
4.关闭机器伺服
5.将百分表至于相机单元上
6.将百分表打至HOLDER上
（以HOLDER电机处的测量
点为基准，分别测量四点）
7.规格值0.05mm以内
若不良，松开螺丝1粒、固定螺丝2粒（如图），用扳手调整HOLDER的丝杆；
调整完锁紧螺丝。
1.0-070301
19/26

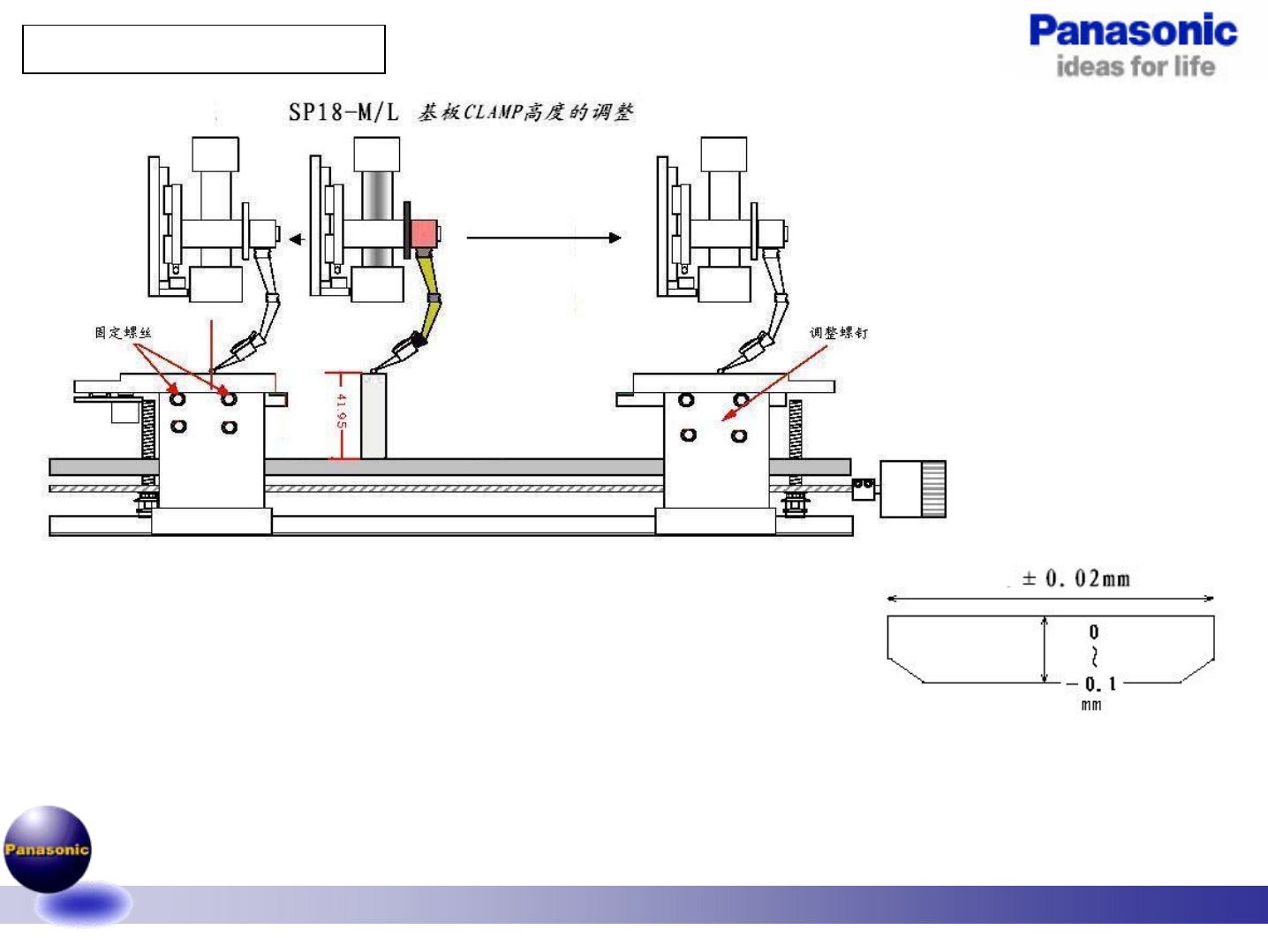

基板CLAMP高度的调整
1.将轨道调至最宽
2.将表座安装于PCB CAMERA上
3.将JIG放置在HOLDER上（测量CLAMP）
4.高度规格值：0~0.03mm以内（将治具放置于HOLDER电机侧的HOLDER上，作为参考）
5.平面度规格值：X方向0 ±0.02mm；Y方向0~-0.1mm
若不良，松开固定螺丝4粒，使用调整螺丝2粒调整CLAMP高度与平面度（注意：高度与平面度同时调整），调整完锁紧螺丝。
注意：1.必须先确认HOLDER平面度良好，才可确认CLAMP的高度和平面度
2.若CLAMP高度不良，可调整CLAMP高度；也可调整HOLDER的高度（松开HOLDER的联轴器进行微调）
1.0-070301
20/26

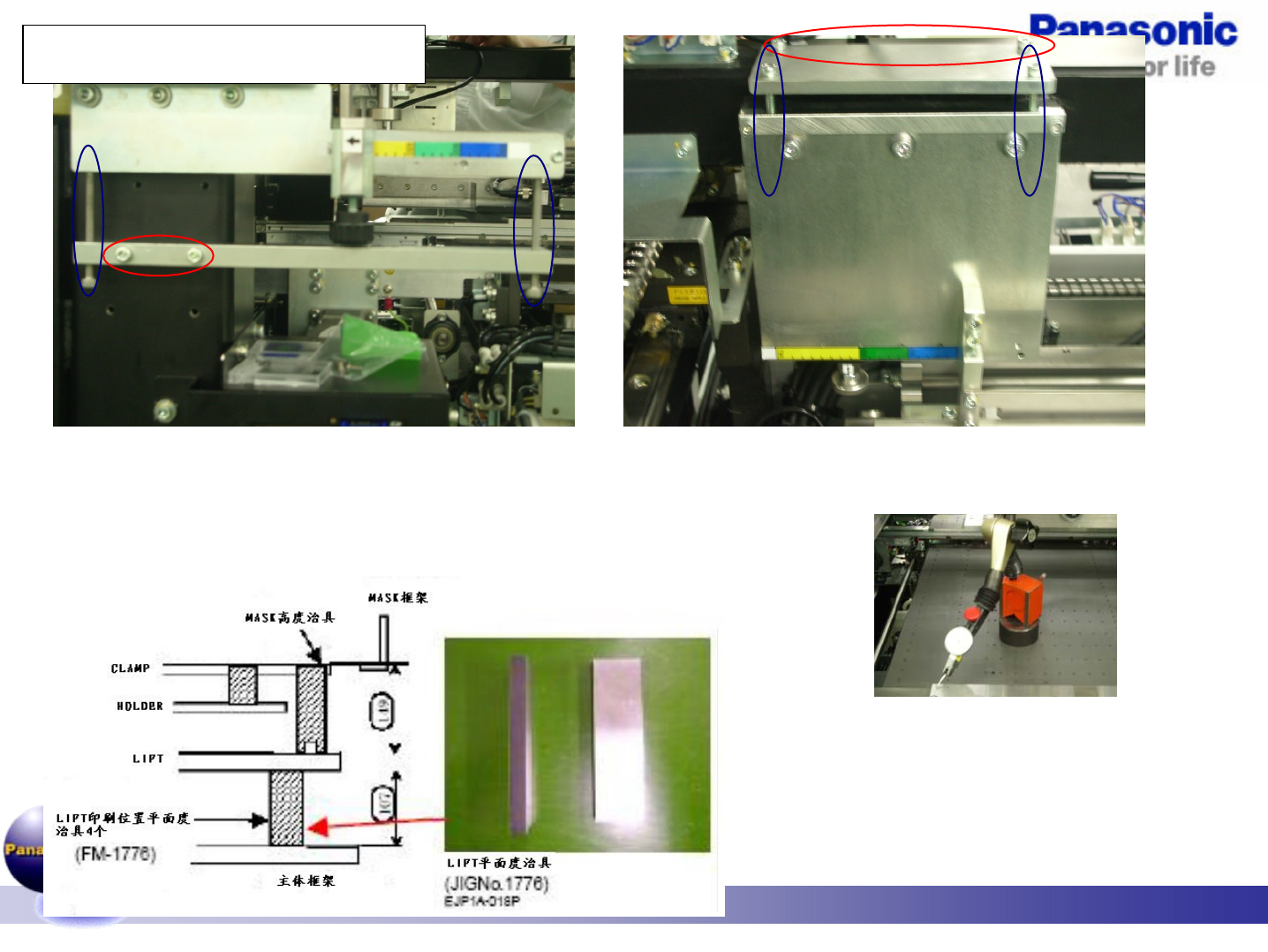

1.将治具分别安装于机器上（共4个），固定螺丝2个（红圈）
2.将调整螺丝2个（蓝圈）顶住MASK框架
3.将表座安装于PCB CAMERA上
4.平面度规格值：0±0.05mm以内
5.若不良松开MASK框架固定螺丝3个，使用调整螺丝2个进行调整
1.将治具分别安装于机器上（如左图所示）
2.将表座安装于铁块上，并放置于HOLDER上
（LIFT/HOLDER平面度必须良好）
3.高度度规格值：0±0.05mm以内
4.若不良松开MASK框架固定螺丝3个，使用调整螺丝2
个进行调整
注意：确认MASK平面度前必须完成MASK高度的确认
MASK框架的平面度
