1.0-070301 22/26 电气制御系统 P9 控制箱 1.CPU BOARD /EXTENDED I/O BOARD 2.AXIS CONTROLLER BOARD 3.RECOGNITION BOARD 变压器（单相） 输入： 200/220/230/240V~ 输出： 100V~
1.0-070301
21/26

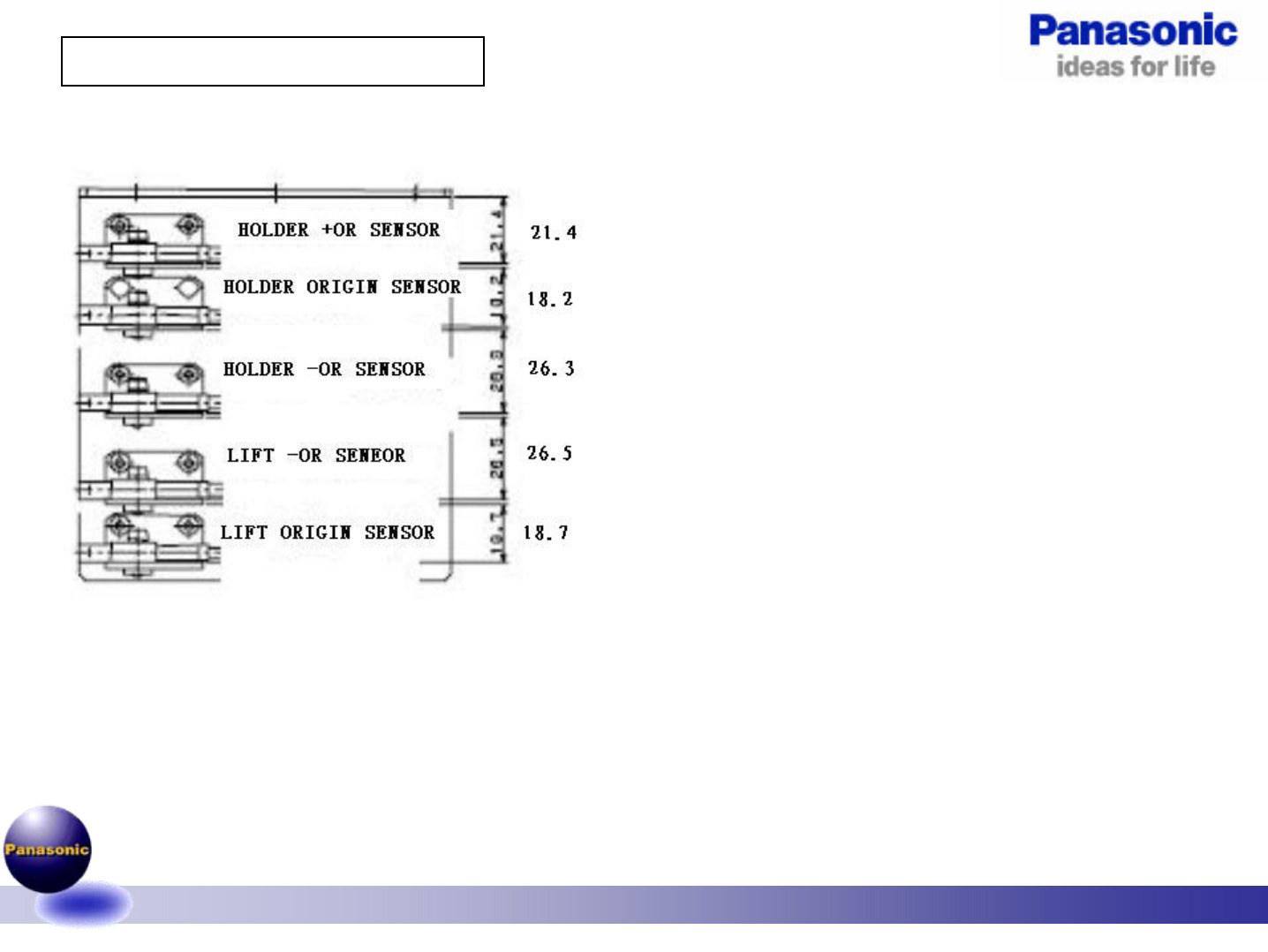

HOLDER/LIFT各感应器的确认
1.将机器前盖拆除
2.如图，测量各感应器的安装位置（使用游标卡尺）
3.若不良，请调整感应器的位置
注意：必须先确认LIFT/HOLDER平面度良好，才能确认感应器的位置
1.0-070301
22/26

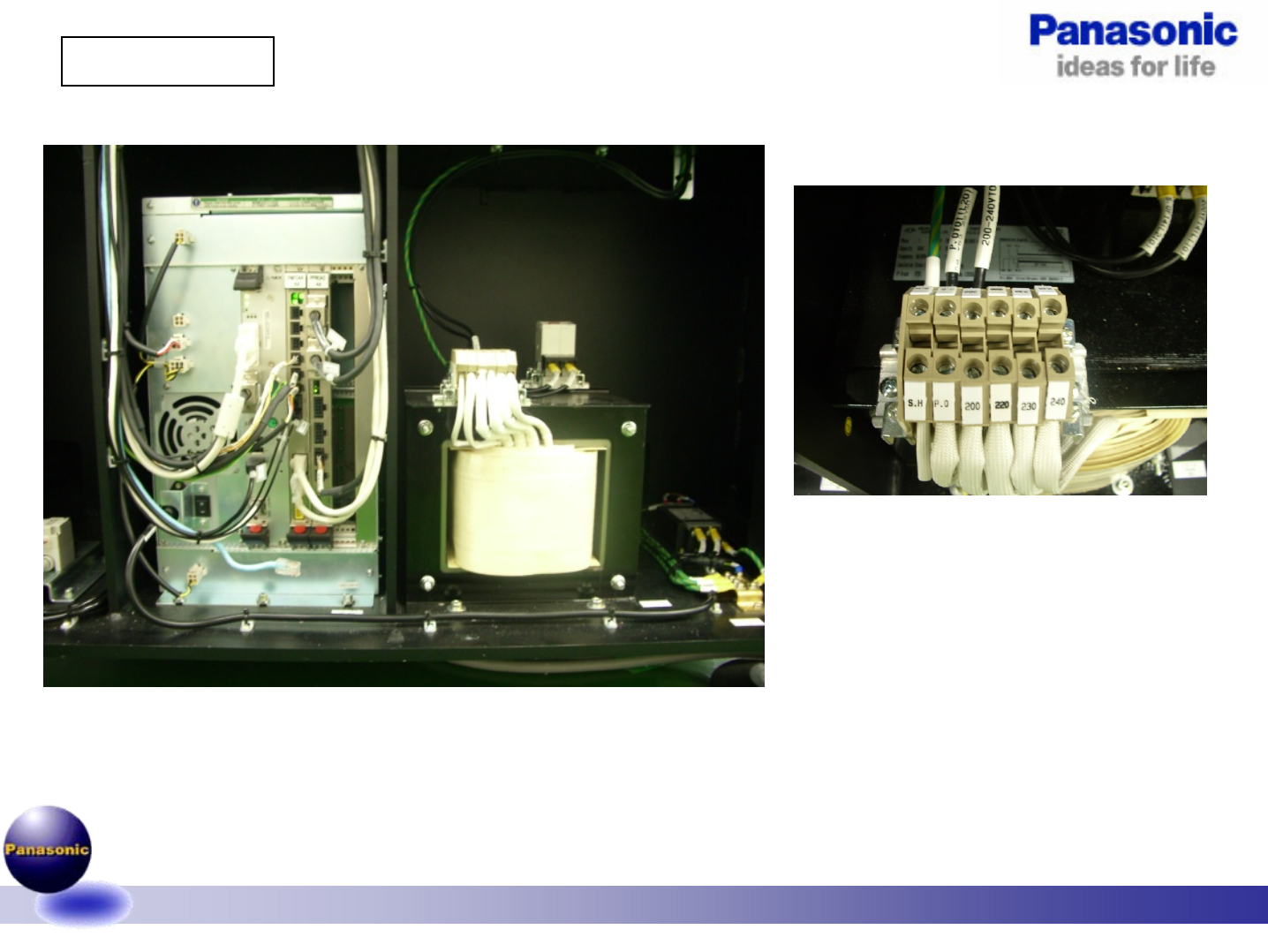

电气制御系统
P9控制箱
1.CPU BOARD /EXTENDED I/O BOARD
2.AXIS CONTROLLER BOARD
3.RECOGNITION BOARD
变压器（单相）
输入：200/220/230/240V~
输出：100V~
1.0-070301
23/26

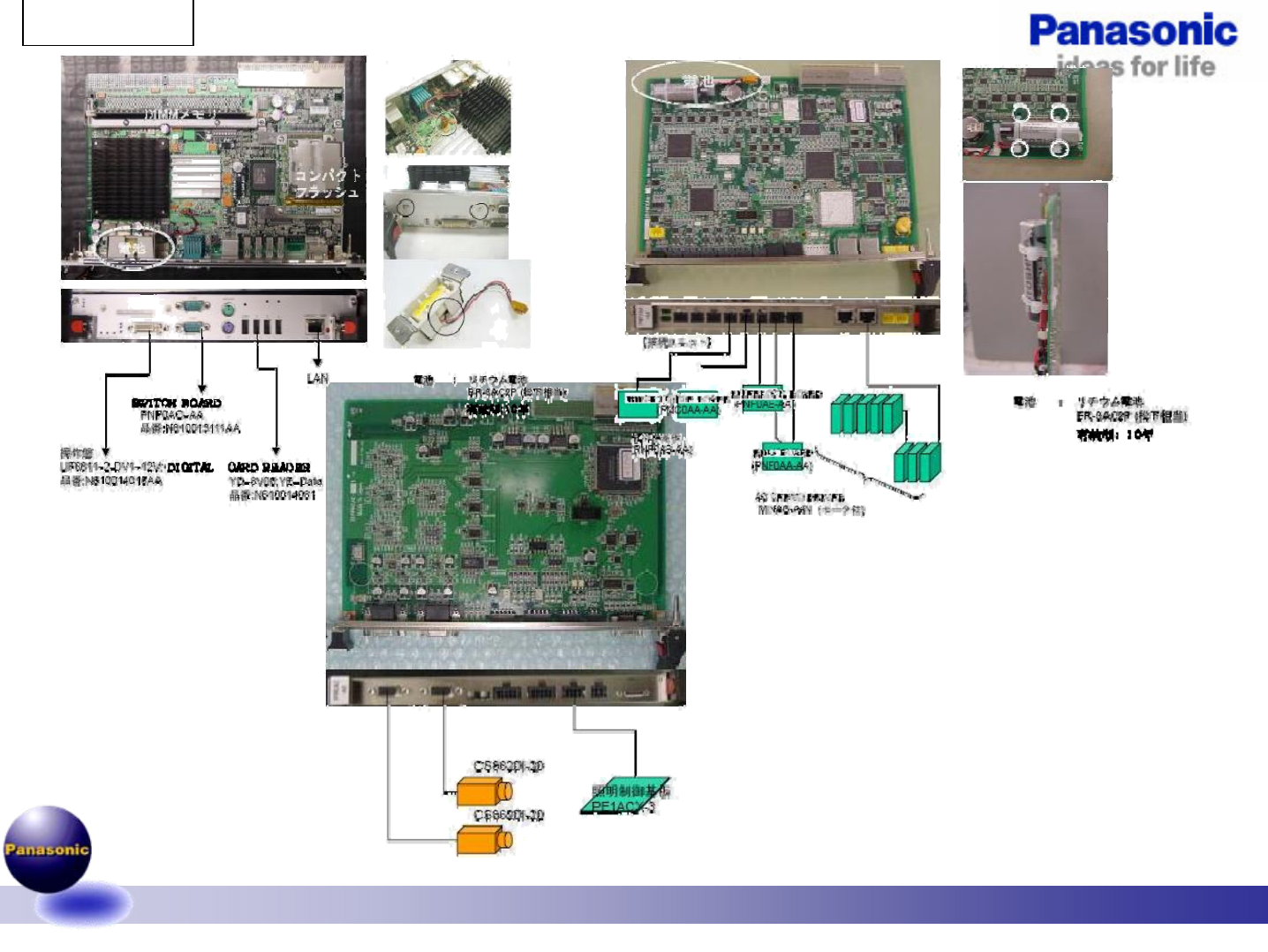

CPU BOX
CPU BOARD AXIS BOARD
CAMERA BOARD
