34 調整治具( 12ノズルヘ ッ ド ) Adjustment Jig(12 Nozz les Head) パーツレイアウト Kit No. キット品 番 Kit N am e キット名称 N610036851AA ｾｸｼｮﾝN o. PARTS LAYOUT Section No. - - S115 ( KN610036851AA-01 )
Ref
No.
Remarks
R
1
Q'ty
32-B
ノズルチェンジャ(12ノズルヘッド):CM602-L
Nozzle Changer (12 Nozzle Head):CM602-L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610031959AC
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
Nozzle Changer Valve Unit
1
1 N610053070AB
BRACKET
1
2 N210091975AB
VALVE
1
3 KXF0A3RAA00 VQZ1220-5MO-C4
SILENCER
2
4 KXF00WCAA00 AN120-M5
JOINT
1
5 KXF02C3AA00 KQL06-M5
REGULATOR
1
6 N510023190AA ARM5SA-20-A
BOLT
2
7 N510017316AA
Hexagon socket head cap screw M3X20-10.9 A2J (Trivalent)
S114
--
( KN610031959AC-04-2 )
34

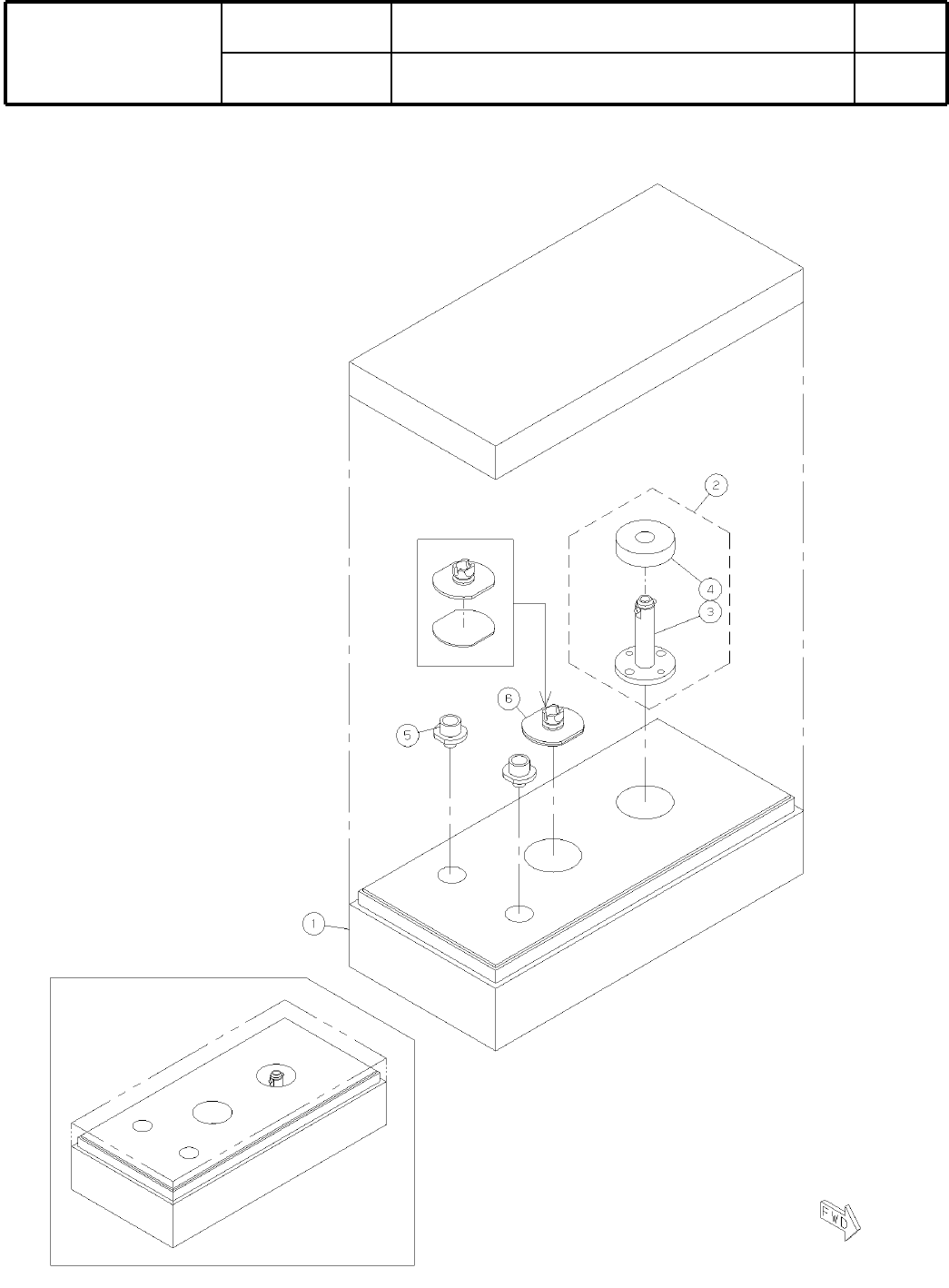

調整治具(
12ノズルヘ
ッ
ド
)
Adjustment Jig(12 Nozzles Head)
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610036851AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S115
( KN610036851AA-01 )
Ref
No.
Remarks
R
1
Q'ty
34
調整治具(
12ノズルヘ
ッ
ド
)
Adjustment Jig(12 Nozzles Head)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610036851AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
CASE
1
1 N210053686AA
Line Camera Jig
1
2 N610032835AB
JIG-NOZZLE
1
3 N210049240AB
COLLAR
1
4 N210087170AA
Nozzle Changer Position Teach Jig
1
5 N610040335AA
LED Illumination Teach Jig
1
6 N610004067AA
S116
--
