2-2 操作概要 步骤 1 接通主机电源 背面 ① 请确认装置内部没有基板和工具等。 ② 向右旋转主开关，确认气压表（压力表） 。 ③ Windows XP 和主机软件依次起动后，显示下列画面信息。 选择「OK」 ，则开始返回原点。 请选择「确定 」 。 全轴起动，开始返回原 点。 请把主开关向右扭转 90 ° ＜切断电源＞ ＜接通电源＞ 请检查压力表 ＜压力正常＞ 0.5MPa±0.05 ※ 低于 0.4MPa 时， 请检查压力系统。…
2 操作程序
2-1 生产流程
从装置投入电源到结束的流程。
日常的生产作业请按 No1→No2→No3→No4→No9→No10→No11→No12 顺序进行。
No
流程图
作业人员
备 注
1
检查主气压（0.5MPa）、确认 ATC
周围没有异物后，再接通电源。
2
实施前请检查装置内部有无异物。
3
放假后、或寒冷地区必须进行预热
（约 10 分钟）
4
操作员
更换生产基板时，必须按照基板尺
寸调整基板传送部。
5
因清扫吸嘴、改变基准销位置等，
机器的初始设置状态有变更时，必
须重新进行「机器设置」。(参见
『操作手册Ⅱ』“4-4 机器设置”)
6
参见『操作手册Ⅱ』“4-1 数据库”
7
8
程序员
管理者
发现贴片位置偏移、定心不准等贴
片不正常时，请在「编辑程序」中
进行修正。但部分元件数据可在
「生产」中进行修正。
9
10
11
12
操作员
参见『操作手册Ⅱ』“第 5 章 维护”
必要时
接通电源
返回原点
预 热
设置基板
在“机设置”中设置
变更部分
元件数据库
在“元件数据库”上
制作元件数据
检查贴片
贴片错误
修正
无不正常
必要时
不需要
不需要
制作、编辑生产程序
生产
结束生产
关闭电源
日常检查
机器
设置
12-
2-2 操作概要

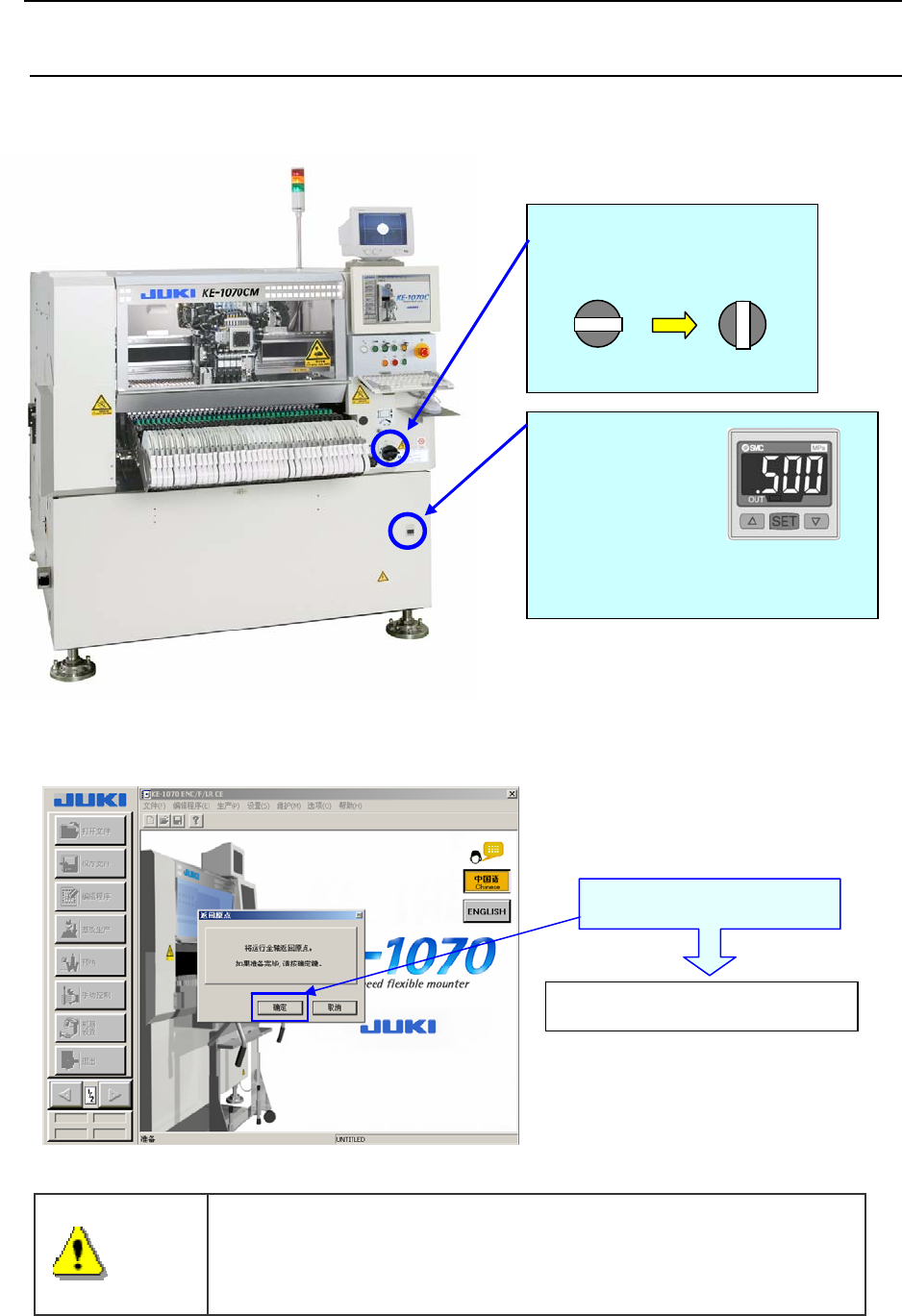

步骤 1 接通主机电源背面
① 请确认装置内部没有基板和工具等。
② 向右旋转主开关，确认气压表（压力表）。
③ Windows XP 和主机软件依次起动后，显示下列画面信息。
选择「OK」，则开始返回原点。
请选择「确定」。
全轴起动，开始返回原点。
请把主开关向右扭转 90°
＜切断电源＞ ＜接通电源＞
请检查压力表
＜压力正常＞
0.5MPa±0.05
※低于 0.4MPa 时，请检查压力系统。
警告
执行返回原点时装置即开始运行。为避免受伤，请绝对不要把手和头部
伸进装置内部。
此外，请在确认装置内没有扳子等会磕碰贴片头等物体后，再执行返回
原点。
22-

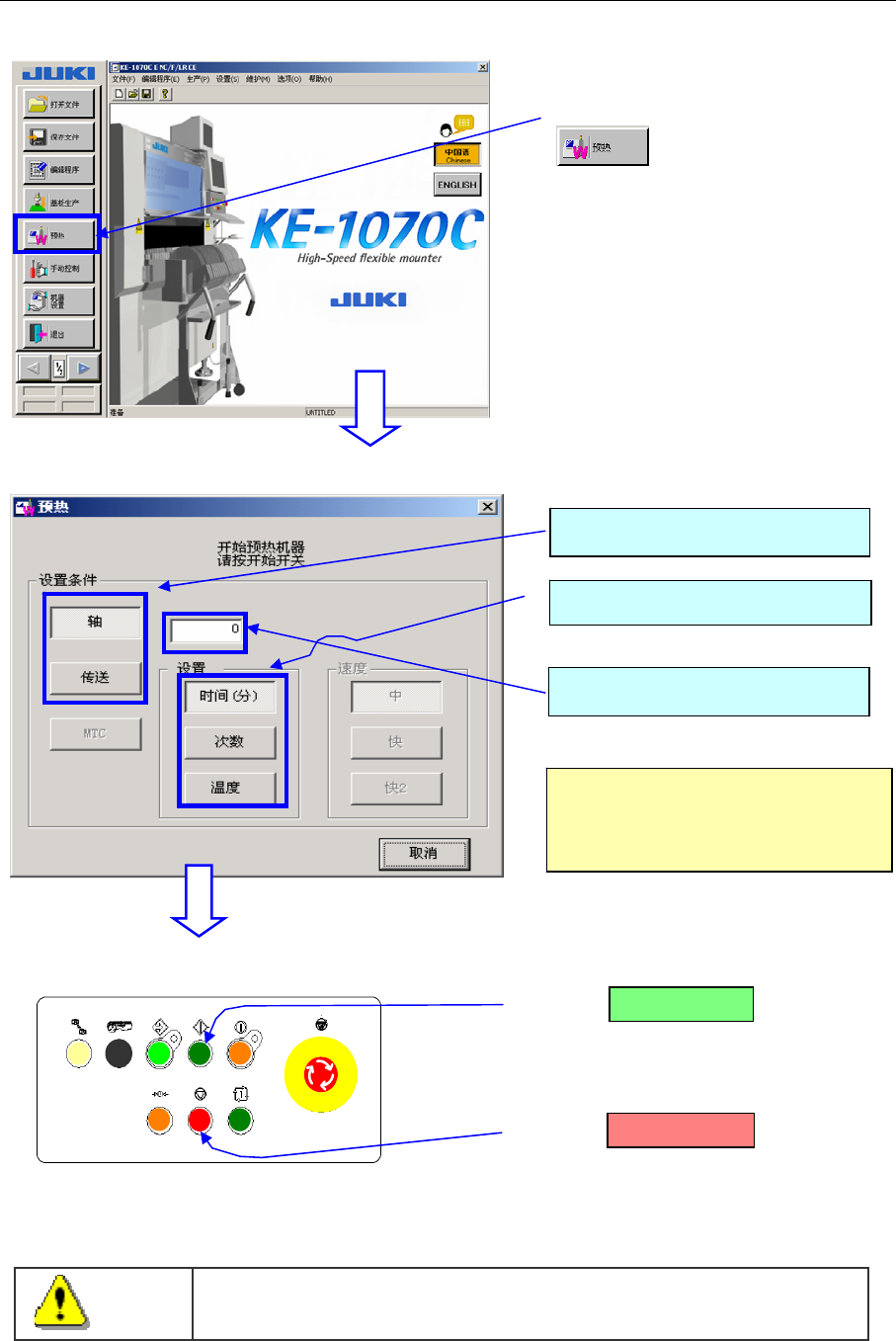

步骤 2 执行预热
①生产前执行预热，以确保在稳定状态下开始生产。
在主画面上选择：
② 显示预热画面。请设置条件。
③ 请确认安全盖已盖好后，再按下操作面板上的[开始]开关。
请按下 ，
・
轴 传送起动，开始预热。
要结束预热时，
请按下
｛时间（次数）设置后，完成预定时间
（次数）后即结束。｝
开始开关
＜操作面板＞
停止开关
按下[开始]开关后装置即开始运行。为避免受伤，请绝对不要把手和
头部伸进装置内部。
警告
输入停止的时间、次数或温度。
选择预热条件。
选择预热对象。
※有关预热画面的详细内容，请参
见『使用说明书 CD』的「2-4 预
热」。
