S-1 前言 本书概要 本书是为进行 KE-1070/1070C/1080 生产的操作方法入门书。 学习掌握了本书内容后，就可使用制作的生产程序，进行基板的生产。 有关生产程序的制作、其他设置方法等，请参见另一本操作手册Ⅱ』 （程序员·管理者用） 。 此外，有关生产的详细信息，收录在附件 CD『KE-1070/1080 使用说明书』中。 关于标示 ● 菜单名、命令名等用「」标示。 菜单名等连续时用“／”标示。 例如： 「文件」／「打开」…
目录
为了安全使用机器
前言 .................................................................................................................................................S-1
本书概要...................................................................................................................................S-1
关于标示...................................................................................................................................S-1
本书的构成 ...............................................................................................................................S-1
用语集 ......................................................................................................................................S-2
1 装置概要......................................................................................................................................1-1
1-1 本装置概要 .......................................................................................................................1-1
1-2 本装置的构成....................................................................................................................1-2
2 操作程序......................................................................................................................................2-1
2-1 生产流程...........................................................................................................................2-1
2-2 操作概要...........................................................................................................................2-2
3 生产时的各项处理 .......................................................................................................................3-1
3-1 用完元件 （在操作选项中选中“无元件暂停”时） .......................................................3-1
3-2 用完元件 （操作选项中未选中“无元件暂停”时） .......................................................3-2
3-3 发生标记识别错误.............................................................................................................3-3
3-4 激光脏污...........................................................................................................................3-4
3-5 发生错误 （LA 识别错误、芯片站立、异元件判定） ......................................................3-5
3-6 发生图像识别异常错误......................................................................................................3-6
3-7 吸嘴错误...........................................................................................................................3-7
3-8 传送带浮动检查 ................................................................................................................3-8
3-9 打开安全盖错误 ................................................................................................................3-9
3-10 送料器台架下降 （仅限于有统一更换台车选项时） ...................................................3-10
3-11 为保护元件暂停 ............................................................................................................3-11
3-12 继续生产 .......................................................................................................................3-12
S-1
前言
本书概要
本书是为进行 KE-1070/1070C/1080 生产的操作方法入门书。
学习掌握了本书内容后，就可使用制作的生产程序，进行基板的生产。
有关生产程序的制作、其他设置方法等，请参见另一本操作手册Ⅱ』（程序员·管理者用）。
此外，有关生产的详细信息，收录在附件 CD『KE-1070/1080 使用说明书』中。
关于标示
● 菜单名、命令名等用「」标示。
菜单名等连续时用“／”标示。
例如：「文件」／「打开」。
● 固有名词用“ ”标示。
● 键名用[ ] 标示。
例如：[ESC] 、[ENTER]
● 手册名用『』标示。
例如：『KE-1070/1080 使用说明书』
● 有关联的复数名称略去共同文字部分以 “/” 标示
例如：KE-1070 及 KE-1070C → KE-1070/1070C
Windows 2000 及 Windows XP → Windows 2000/XP
本书的构成
● 第 1 章 装置概要
讲解本装置的构成和概要。
● 第 2 章 作业程序
讲解投入电源到生产的流程。
● 第 3 章 生产时的各项处理
针对生产中常见的错误问题，讲解其原因和解决方法。

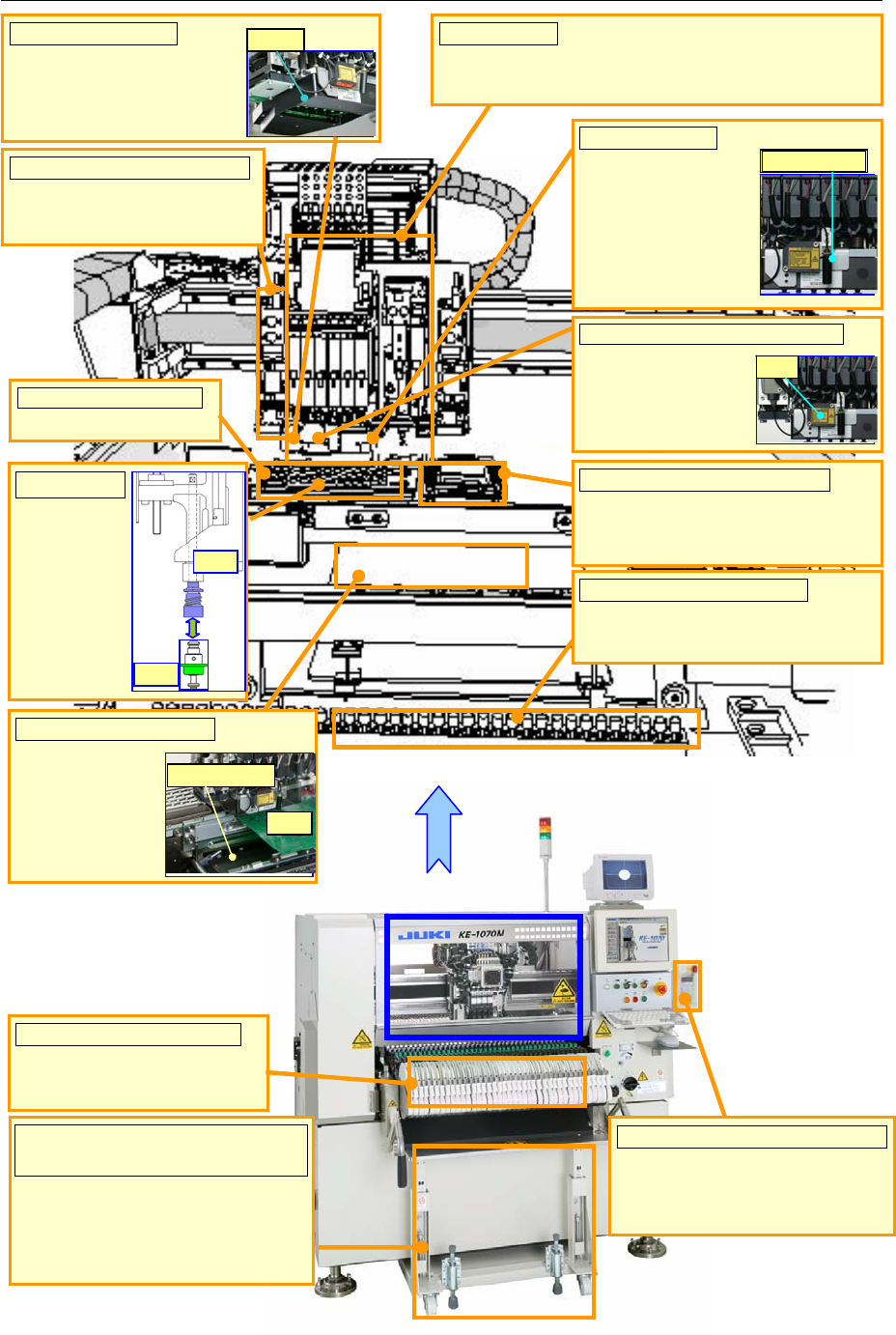

用语集
支撑台（SupportTable）
支撑基板用的台
子。使用支撑销可
以提高稳定性。
支撑台
基板
供料器台架（FeederBank）
安装带式送料器等元件供给装置的底
盘
贴片头（Head）
吸取元件、确定中心、进行贴片。「LNC60 贴片头」有 4 个
贴片头，「IC 贴片头」（只限于 KE-1080）有 1 个贴片头。
ATC（AutoToolChan
g
e
r
）
存放吸嘴的单元。
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对准贴
片坐标位置的摄像机。
吸嘴（Nozzle）
安装在贴片头
（LNC60）端部
吸取元件用的
单元。
贴片
吸嘴
LNC60（激光单元）
为求取元件中心(定中心)的
激光功能。(可以同时确定 4
个元件的中心)
坏板标记识别器
对破裂基板，可用此传
感器识别出不良基板
（电路）的标记（坏版
标记）。避免在有坏版
标记的电路上进行贴
片。（选项）
坏版标记识别器
HMS（Hei
g
htMeasurementS
y
stem）
主要用于测量基板或
元件高度的传感器
HMS
VCS（VisionCenteringSystem）
用于求出带引脚或球的元件中心的摄
像机。（KE-1080）
统一更换台车
(Overall feeder exchange trolley)
事先把带式送料器等元件供给装置装
配好，在进行新生产准备工作时把整个
台车套上就可，可节省准备工作时间。
（选项：KE-1070/1080）
HOD （ HandheldOperatingDevice ）
在各单元（OCC 等）需要对准基板
的贴片坐标位置（进行示教）等时
用此操作盘，
带式送料器（TapeFeeder）
供给芯片等基板贴装用元件的元
件供给装置。
LNC60
