步骤 5 设置基板 基板尺寸有变化时，需要根据基板尺寸调整传送宽度、夹杆 X 等的位置。 z 本书主要讲解 标准的外形基准的调整方法。 有关销基准（选项） 的调整方法，请参见 『使用说 明书 CD』的「2-7-1-3 销基准的调整方法」 。 〈顺序 1〉按基板宽度调整传送轨道。 ① 请松开调整停止挡销，转动调整手柄，把夹杆 X 推向 IN 传送带一侧。 ②转动手柄，按使用的基板宽度，把传送轨道的宽度调整好。 3. 把夹杆 X 移动到 I…

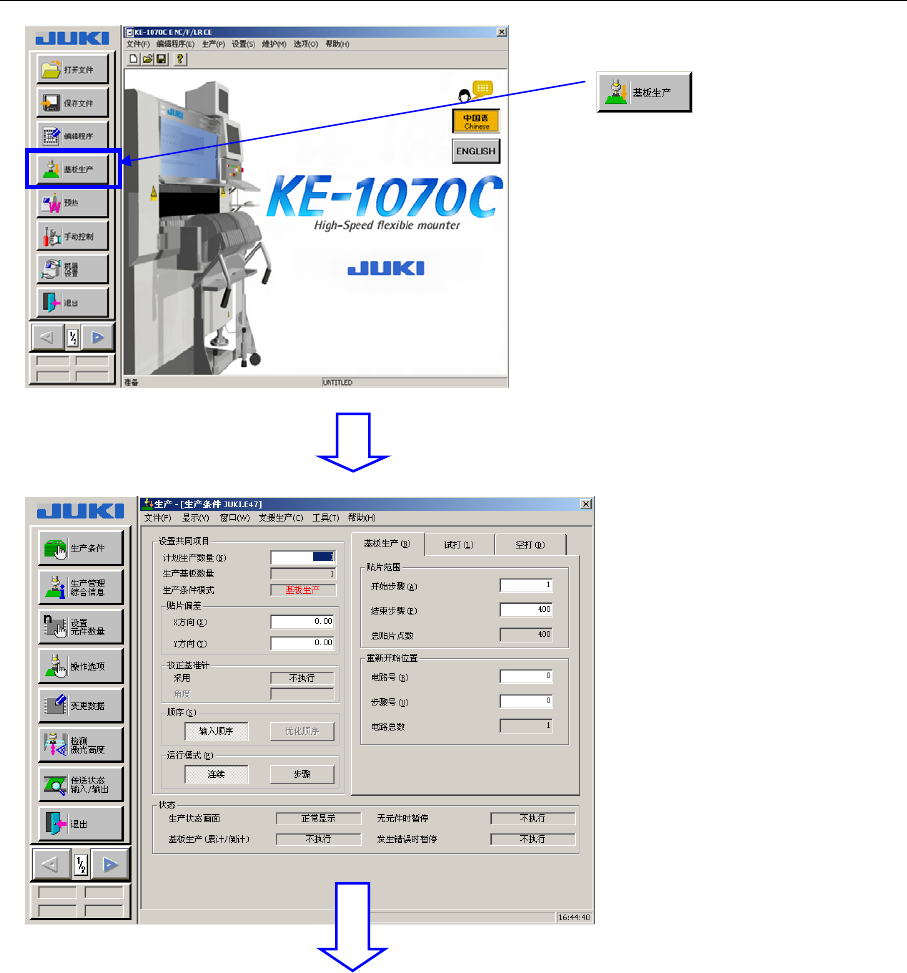

步骤 4 选择生产画面
①
请在主画面上选择
② 显示生产画面。
※ 需要根据生产基板的宽度设置传送宽度时 ✡ 请进入
『步骤 5 』。
※ 不需要设置传送宽度等时 ✡ 请进入
『步骤 6 』。
52-
步骤 5 设置基板
基板尺寸有变化时，需要根据基板尺寸调整传送宽度、夹杆 X 等的位置。
z
本书主要讲解 标准的外形基准的调整方法。有关销基准（选项）的调整方法，请参见『使用说
明书 CD』的「2-7-1-3 销基准的调整方法」。

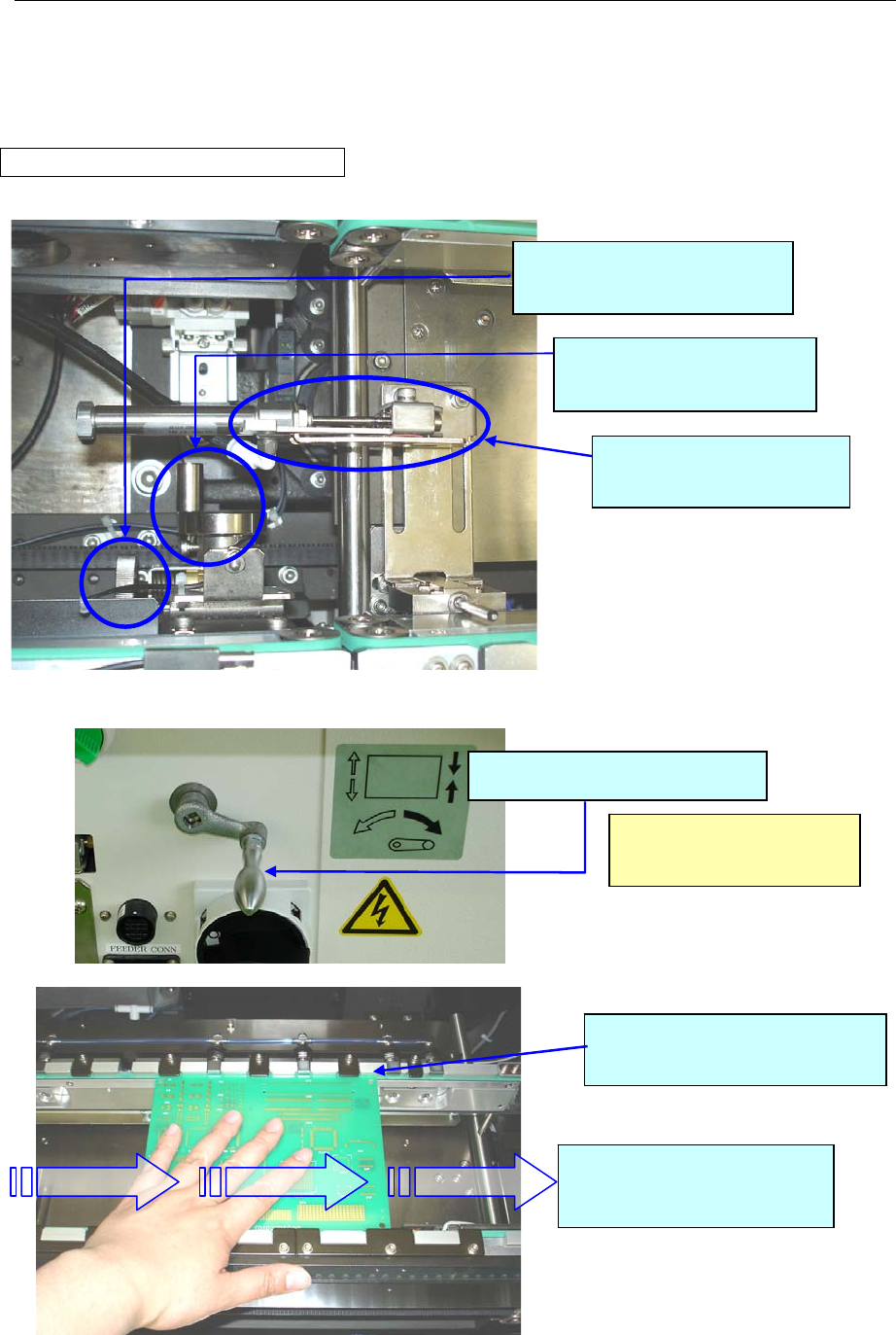

〈顺序 1〉按基板宽度调整传送轨道。
① 请松开调整停止挡销，转动调整手柄，把夹杆 X 推向 IN 传送带一侧。
②转动手柄，按使用的基板宽度，把传送轨道的宽度调整好。
3. 把夹杆 X 移动到
IN 传送带一边。
1. 请把调整停止挡销的
螺丝拧松。
移动夹杆 X。
2. 转动调整手柄，
基板和轨道的间隔调整为
0.5～1mm。
请确认基板在整个传送轨道
上移动流畅无阻。
请把手柄卸下来。
调整完毕，
转动手柄调整宽度。
62-

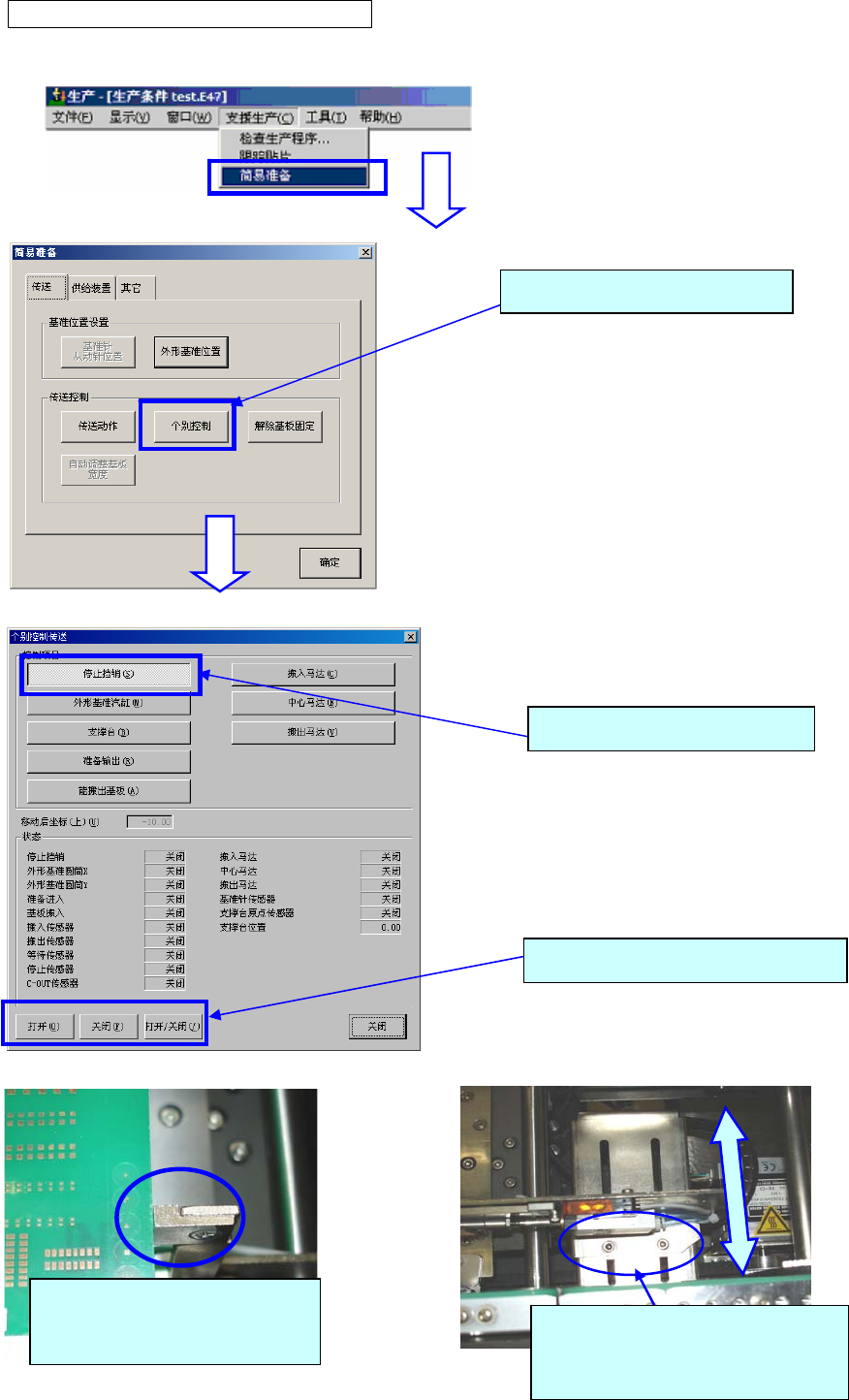

〈顺序 2〉确认·调整停止挡销的位置。
① 在生产画面菜单上，选择［支援生产］－［简易准备］。
② 显示简易准备画面。
③ 显示个别控制传送画面。选择「停止挡销」，按下「打开」，停止挡销即会立起来。
请选择「个别控制」。
1.请选择 「停止挡销」。
④请确认停止挡销的位置。
2. 请操作「打开」/「关闭」。
请确认基板被停止挡销挡住
时是否稳定。
如果因停止挡销碰到基板缺口等
情况而不稳定时，请拧松螺丝，
调整停止挡销的位置。
72-
