CM602- L 2009. 1115 - 52 - 6. 2 识别标记 基板识别标记，需要基板的 2 个对角位置。 ■ 基板识别标记 规格 标记形状 尺寸 ○ φ 0. 5 mm ～ φ 1 . 6 mm △ ( 正三角形 ) 一边长度是 0. 5 mm ～ 1 . 6 mm □ 纵横 0. 5 mm ～ 1 . 6 mm 纵横 0. 5 mm ～ 1 . 6 mm 标准标记形状和尺寸 所谓尺寸的纵横，指标记所外接的四角形的尺寸 标记…
CM602-L 2009.1115
- 51 -
6. 印刷基板设计基准
6.1 印刷基板规格概要
标准:
基板固定方式
(
需要基板标记。
)
※ 双轨传送带请参照「4.5 双轨传送带(选购件)」。
■ 基板缺口基准
为了确保基板止动器所定的基板停止位置和基板检测传感器的安全动作，对基板缺口的位置和尺寸的条件如下。
[
下图是，左→右流向前基板
(
标准
)
的情况。其他条件
(
选购件
)
的情况也以此为准。
]
Min. 50 mm × 50 mm
能够使用的基板尺
寸
Max. 510 mm × 460 mm
Min. 50 mm × 44 mm
能够使用的基板尺
寸
(
能够贴装的基板尺
寸
)
贴装可能范围
Max. 510 mm × 454 mm
基板厚度
0.3 mm
～
4.0 mm
基板弯曲容许
贴装前基板状态
※ 禁止有元件区
域
50 mm
20 mm4.5 mm
基板检测传感器位置
禁止基板缺口区域
基板流向
基板止动器
Max. 0.5 mm
Max. 0.5 mm
贴装方向
50 mm ∼ 510 mm
贴装可能范围
44 mm ～ 454 mm
50 mm ∼ 460 mm
3 mm 3 mm
3 mm
固定侧
搬送时的
开口区
3 mm
4 mm
高速贴装头: Max. 6.5 mm
多功能贴装头: Max. 21 mm
20 mm
25 mm
Y
Z
4 mm
30 mm
基板
CM602-L 2009.1115
- 52 -
6.2 识别标记
基板识别标记，需要基板的
2
个对角位置。
■ 基板识别标记规格
标记形状
尺寸
○
φ
0.5 mm
～
φ
1.6 mm
△
(
正三角形
)
一边长度是
0.5 mm
～
1.6 mm
□
纵横
0.5 mm
～
1.6 mm
纵横
0.5 mm
～
1.6 mm
标准标记形状和尺寸
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形
(
导电体图形
)
的位置关系而定。因此，对
补正精度来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要
具有一定的对比度。
此反差，会因电镀状态、氧化状态、表面高度、偏差、镜面性、保护物质、干扰
光大变化、需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
不干涉区域
标记
a
≧
0.2 mm
以上
标记不一定必须为黑色。
a
a
a a
CM602-L 2009.1115
- 53 -

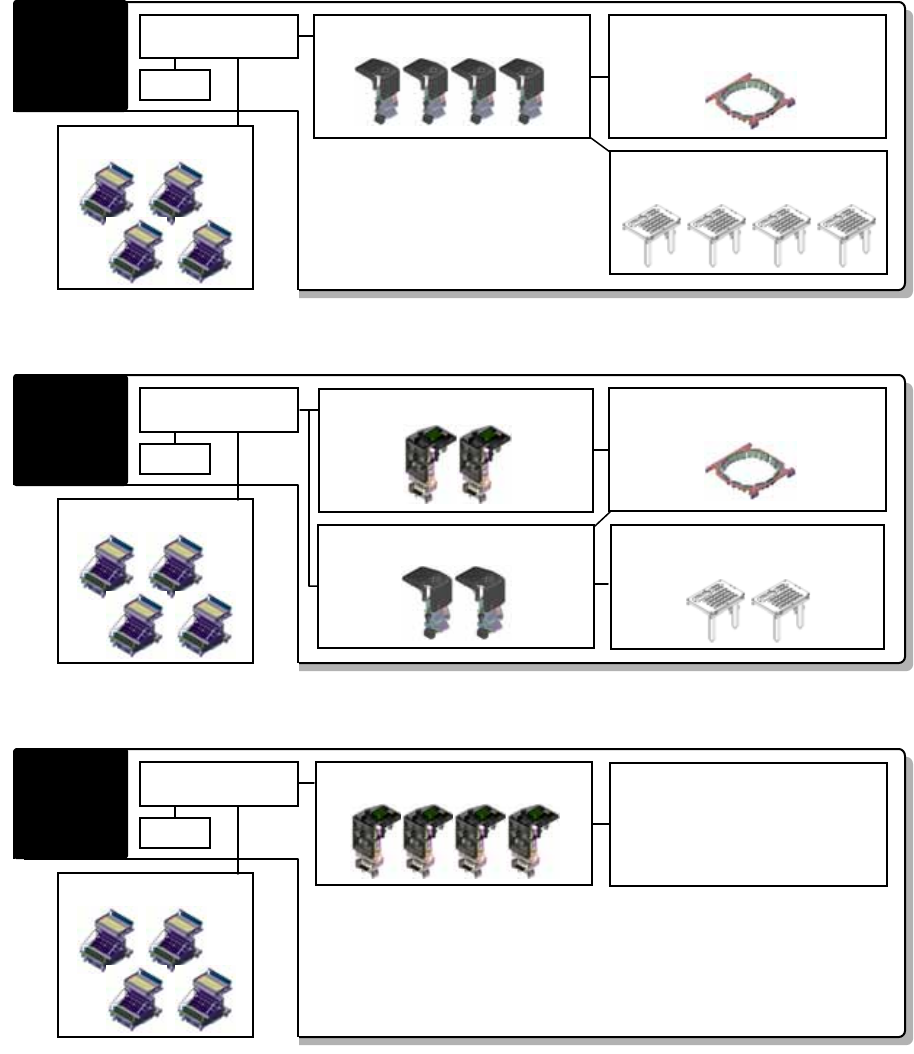

7. 标准主体构成
根据贴装头的选择有
14
类型。
类型 A-0
主体
附属品
线性照相机
×
4
台
侧面照明
×
4
台
整体交换台车
4
台
吸嘴更换器ー
×
4
台
(
通用贴装头用
)
通用贴装头
(8
吸嘴
)
×
4
台
类型 A-1
主体
附属品
线性照相机
×
4
台
侧面照明
×
2
台
整体交换台车
4
台
高速贴装头
(12
吸嘴
)
×
2
台
(上游侧)
通用贴装头
(8
吸嘴
)
×
2
台
(下游侧)
吸嘴更换器ー
×
2
台
(
通用贴装头用
)
类型 A-2
主体
附属品
整体交换台车
4
台
高速贴装头
(12
吸嘴
)
×
4
台
线性照相机
×
4
台
