Liquidyn V100 控制器
10
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
具体设备的安全信息
以下安全信息专门针对Liquidyn V100控制器。
切勿空打胶阀！如果在无流体条件下进行操作，可能会损坏胶阀，从而导致泄漏与密封不良。
如果发生这种情况，则无法确保点胶的精确性。
注意
综述
· 使用前，请阅读所有的操作说明和所有安全须知，确保使用安全、正确。
· 遵守所有的安全须知。
预期用途
· 仅限在室内使用此微量点胶系统。
· 切勿在爆炸性环境中或与爆炸性物料一同使用此微量点胶系统。
· 切勿将控制器暴露于直接热源。
流体兼容性
· 仅适用于低至高粘度流体或糊状物的微量点胶。
· 确保所有的流体接触部件与密封件可耐受所用的点胶材料。
操作条件
· 仅在经批准的温度范围内运行加热模块。请参见第11页“规格”部分。
· 仅使用诺信EFD专为该微量点胶阀配备的加热模块。
· 切勿让胶阀撞针受力、受敲击或受碰撞。
· 请避免在系统开启时长时间停机。
· 切勿空打胶阀（无点胶材料）。
控制器操作
· 仅在控制器处于良好运行状态并符合上述操作条件时，才可操作该控制器。
· 只有在所有安全设备和安全组件安装正确且工作正常的情况下，才能操作该控制器。
控制器故障
出现电源故障并 / 或电气设备损坏时，请采取以下措施：
1. 迅速关闭控制器并锁定控制器的电源。
2. 切断控制器的气动供给。
3. 确定故障原因并迅速纠正。
诺信EFD产品安全声明（续）
Liquidyn V100 控制器
11
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
规格
注：规格及详细说明如有变更，恕不另行通知。
项 目 规格
尺寸 450 长×250宽×125高 毫米（19" rack 3HE）
18长× 9宽× 5高 英寸
重量 2 kg (4.5 lb)
输入电压（至电源） 24 VDC
输出 电压(从电源） 24 VDC
最大功率输入 2.5 Amp
输入（25引脚 D 型接头）
电源要求
0–24 VDC
0–13 VDC（低电平）
16–24 VDC（高电平）
加热模块输出电压 24 VDC
周期率 0.1–150 Hz
操作气压 6–10 bar (87–145 psi)
注：压缩空气供给必须无油，并经40 μm过滤。
运行条件 温度：0–40℃（0–104℉）
湿度：10–80%
存储温度：-25–60℃（-13–140℉）
仅限室内使用
产品分类 IP40
防护等级III
认证 符合CE、RoHS、WEEE和中国RoHS标准
RoHS标准相关声明 (中国 RoHS有害物质声明)
产品名称
Part Name
有害物质及元素
Toxic or Hazardous Substances and Elements
铅
Lead
(Pb)
汞
Mercury
(Hg)
镉
Cadmium
(Cd)
六价铬
Hexavalent
Chromium
(Cr6)
多溴联苯
Polybrominated
Biphenyls
(PBB)
多溴联苯醚
Polybrominated
Diphenyl Ethers
(PBDE)
外部接口
External Electrical
Connectors
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Indicates that this toxic or hazardous substance contained in all the homogeneous materials for this part, according to EIP-A, EIP-B, EIP-C is below
the limit requirement in SJ/T11363-2006.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Indicates that this toxic or hazardous substance contained in all the homogeneous materials for this part, according to EIP-A, EIP-B, EIP-C is above
the limit requirement in SJ/T11363-2006.
WEEE指令
本设备符合欧盟WEEE指令（2012/19/EU）的要求。请访问www.nordsonefd.com / WEEE了解有关如何正确
处置本设备的介绍。
Liquidyn V100 控制器
12
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

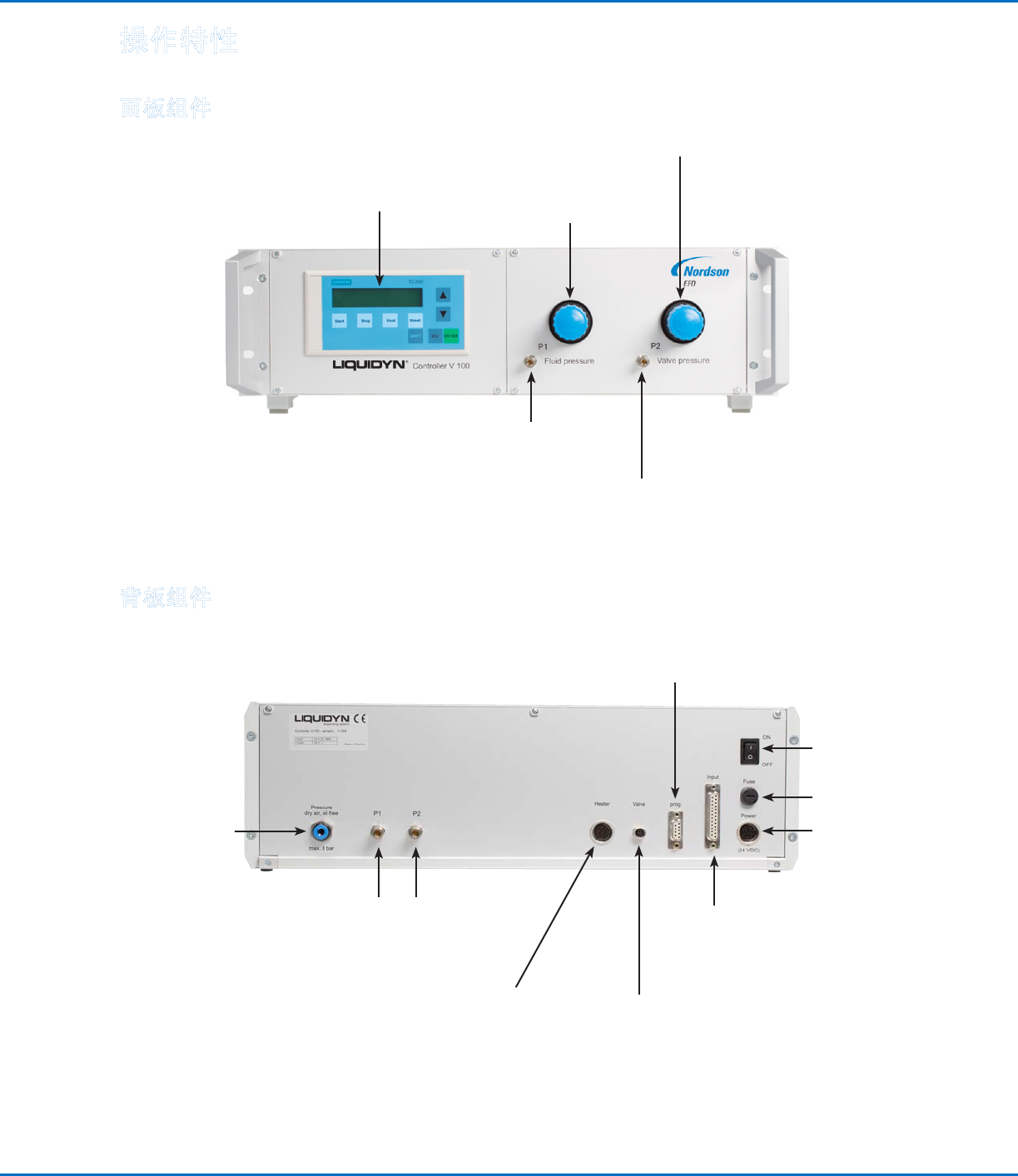

操作特性
面板组件
开关按钮
输入连接（用于远程输入；请参见第26页“
输入接头引脚定义”了解可用的输入）
气压输出：
P1 ＝ 流体压力
P2 ＝ 胶阀压力
保险丝（T4A）
电源连接
（24 VDC）
仅供诺信EFD使用
胶阀连接
（用于胶阀电源）
加热模块连接
（用于喷嘴加热模
块；仅扩展型控制器
具备）
背板组件
压力连接（输入气压
供给）
控制面板
流体压力（P1）
调节旋钮
胶阀（操作）压力（P2）
调节旋钮
气压输出：
P1 ＝ 流体压力
气压输出：
P2 ＝ 胶阀压力
