Liquidyn V100 控制器 15 www .nordsonefd.com/cn china@nor dsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 安装（续） 设置与测试系统 切勿空打胶阀！如果在无流体条件下进行操作，可能会损坏胶阀，从而导致泄漏与密封不良。如果发生这种情况，则无 法确保点胶的精确性。 注意 1. 确保点胶针筒内有物料。 2. 开启控制器…
Liquidyn V100 控制器
14
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
安装（续）
6 mm供气管
4 mm供气管
气压供给
流体压力（P1）
6 mm供气管
胶阀压力（P2）
胶阀驱动电缆
加热模块电缆
(可选配)
电源
输入：100 – 240 V
输出：24 VDC, 2.5 Amp
CEE 7 / 16 电源插头
气源
1
23
5
4
6

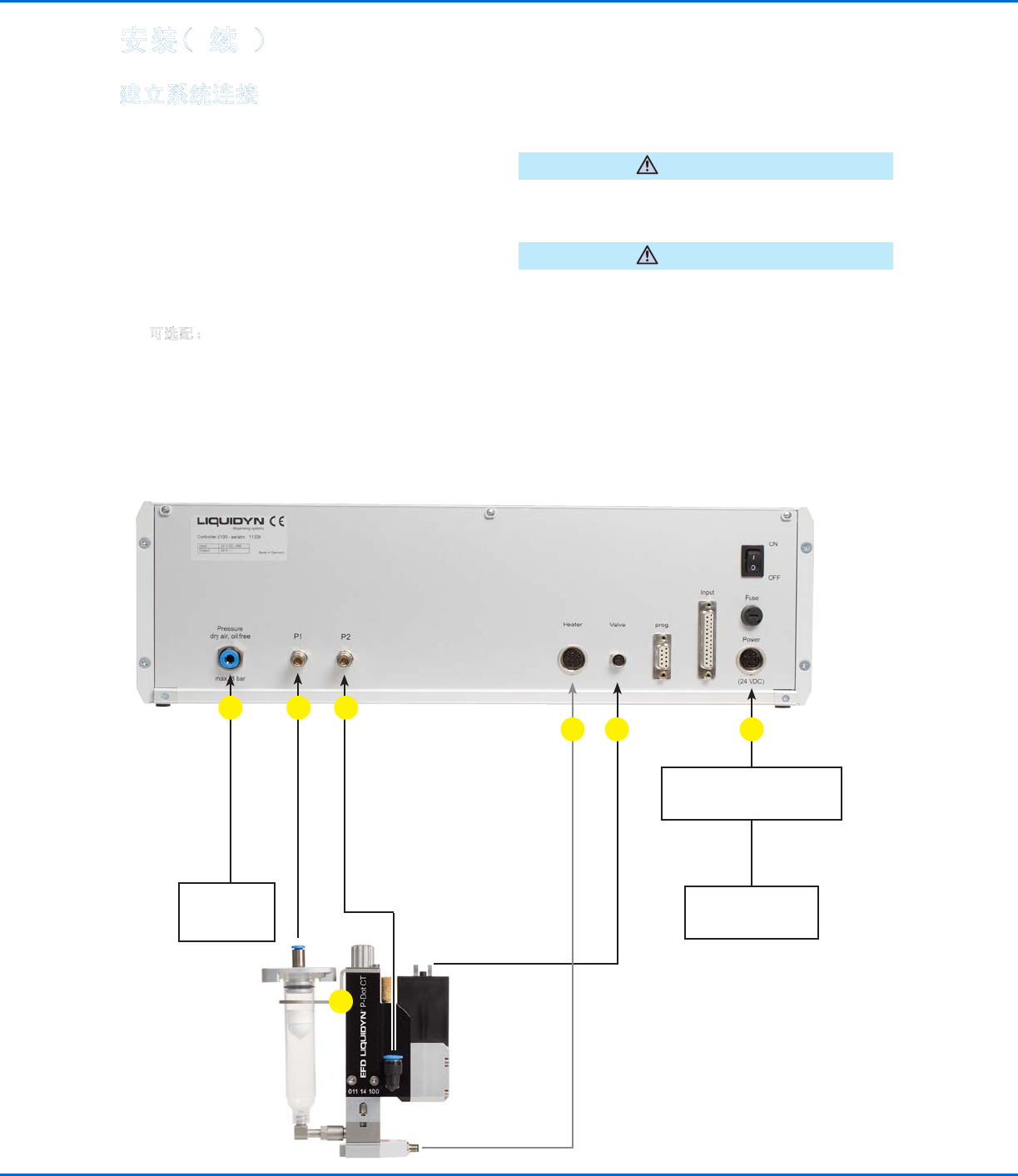

建立系统连接
所有连接均处于控制器背板上。下列步骤编号对应于图纸
标注。
1. 请确保已正确安装胶阀并向其供以流体。请参见胶阀
手册了解有关胶阀的安装说明。
2. 将电源及电源线连至电源（POWER）接口，向控制器
提供24 VDC电源。
3. 将胶阀驱动电缆连至胶阀（VALVE）接口。
4. 可选配：将喷嘴加热模块的电缆线连至加热模块
（HEATER）接口。有关喷嘴加热模块的安装说明，请
参见胶阀手册。
5. 将无油的、经40 μm过滤的压缩空气供给连至压力
（PRESSURE）接口。
螺旋式供气管可能导致受伤。高压操作时，请使用气动
管道。
警告
确保P1和P2正确连接。如果交换接口，胶阀将无法运行。
注意
6. 使用外径为4mm的气管，将P1流体压力供气连至流体
供给。
7. 使用外径为6mm（最低）的气道，将P2胶阀（操作）
压力供气连至胶阀。
7
Liquidyn V100 控制器
15
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
安装（续）
设置与测试系统
切勿空打胶阀！如果在无流体条件下进行操作，可能会损坏胶阀，从而导致泄漏与密封不良。如果发生这种情况，则无
法确保点胶的精确性。
注意
1. 确保点胶针筒内有物料。
2. 开启控制器。
微量点胶阀为最大操作压力量设计（请参见适用胶阀操作手册中的规格）。超出最大操作压力，会损坏胶阀，导致过早
出现故障。
注意
3. 确保控制器拥有充足的供气[6–10 bar（87–145 psi）输入压力]。
4. 设置以下参数：
· 流体压力（P1流体压力旋钮）。
· 胶阀操作压力（P2胶阀压力旋钮）。
· 脉冲时间（请参见第23页“脉冲时间”部分）。
· 频率[请参见第20页“持续点胶（频率）”部分]。
· 可选配：喷嘴加热模块温度[请参见第22页“加热模块（仅限扩展型控制器）”部分]。
注意：
· 要调节压力表，首先在控制器正面，拉出调节旋钮，以解锁该调节器。
· 如果您了解推荐的系统设置，可相应做出调节。如果您不了解任何系统设置，或您正在对一种全新的或是未尝试
过的物料进行点胶，请基于经验来确定设置。请参见第16页“操作”部分，并参见适用胶阀的操作手册中的设置
建议。
5. 按下点胶（SHOT），开始进行点胶测试。胶阀驱动电缆指示灯（位于插头内）会指示每个点胶循环。
6. 做出所需调节，直至获得所期望的点胶效果。
2
5
4
Liquidyn V100 控制器
16
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
操作

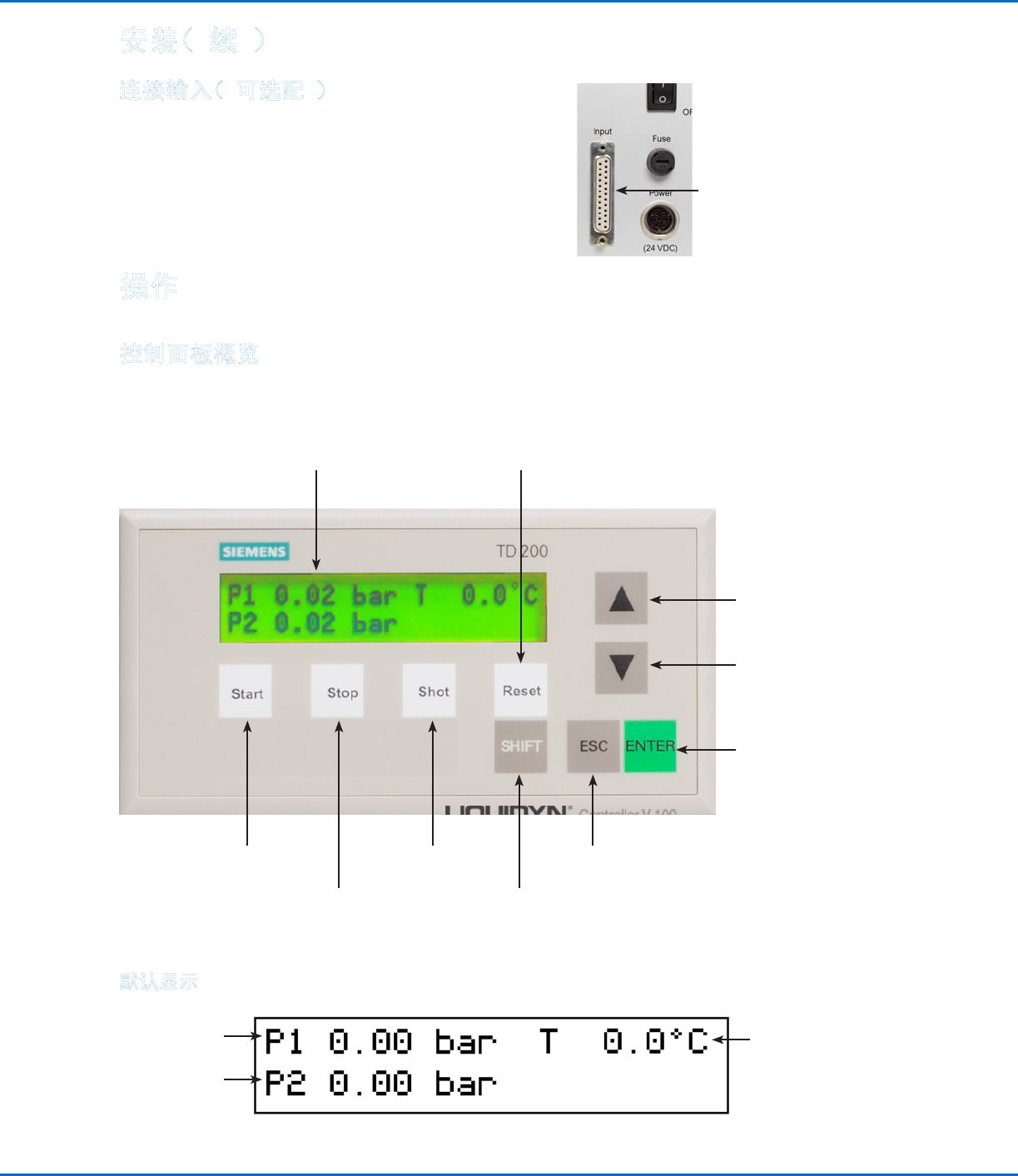

控制面板概览
使用控制面板来输入胶阀设置并控制胶阀点胶。第17页中的“按键”部分解释每个控制面板按键。
显示
向上键
退出键
回车键
切换键
点胶键
停止键
启动键
向下键
重置键
默认显示
流体压力
（实际值）
胶阀压力
（实际值）
喷嘴加热模块温度
（实际值）
连接输入（可选配）
将输入连至背板上的输入接口。有关可用的输入与电路原理图，请
参见如下内容：
· 第26页“输入接口引脚定义”部分。
· 第27页“电路原理图”部分。
输入连接（用于远程输入；请参见
第26页“输入接头引脚定义”部分
了解可用输入）
安装（续）
