Liquidyn V100 控制器 24 www .nordsonefd.com/cn china@nor dsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 脉冲时间（续） 指令 / 注释 显示基准图像 右图显示为实际数值屏幕。 按下退出键。 ESC 按下向下键，滚动至冲量时间（与脉冲时间相同）。 4X 按下回车键两次，选定该数值（在此示例中，0具有 黑色背景…
Liquidyn V100 控制器
23
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
脉冲时间
脉冲时间为胶阀的电气驱动时间。脉冲时间设置根据胶阀类型而有所不同。
Liquidyn P-Dot CT 胶阀
对于Liquidyn P-Dot胶阀，必须将脉冲时间设置为2 ms。切勿调节该设置。
注：脉冲时间不为2 ms，不会改变点胶量，却会影响点胶结果。

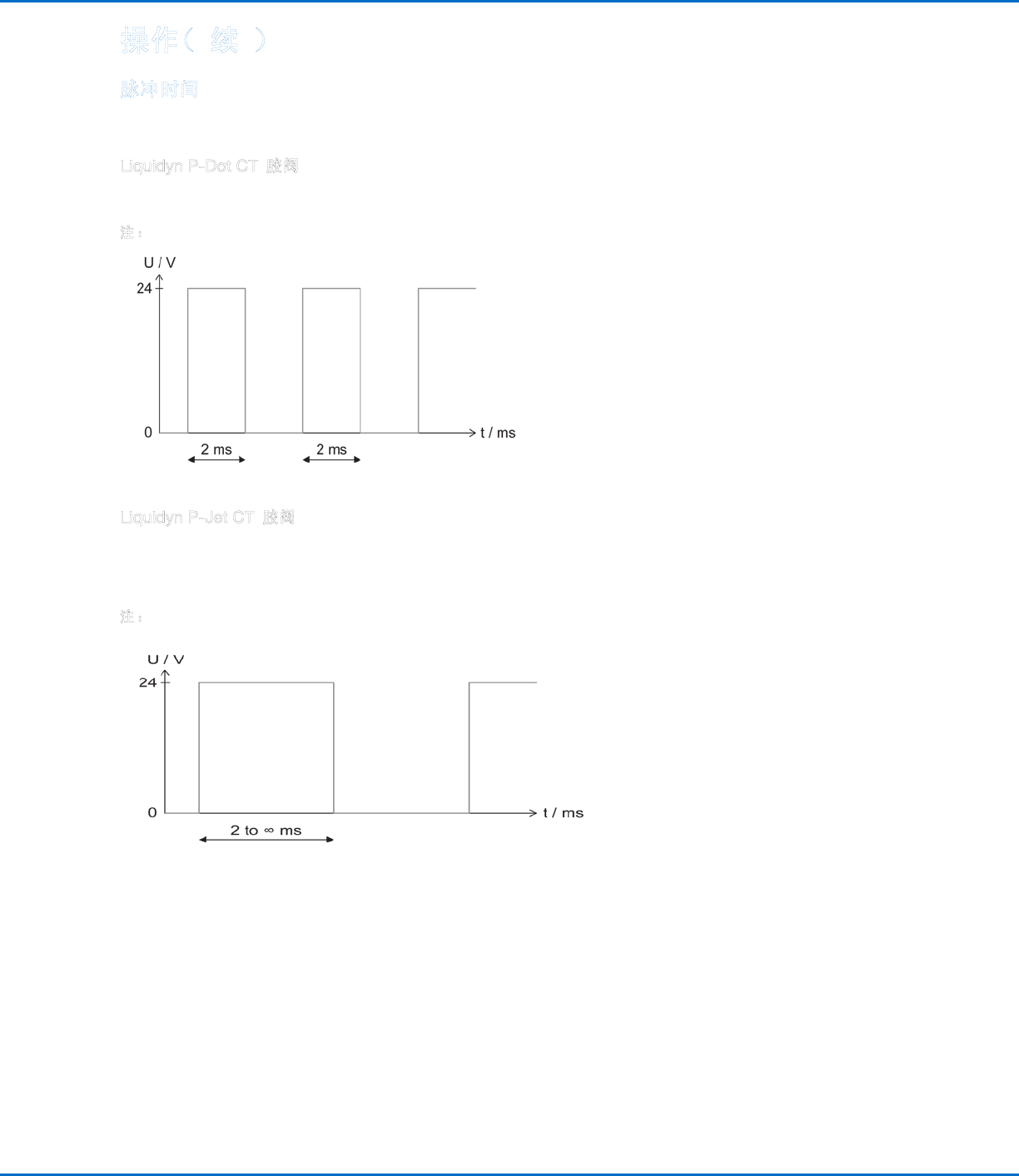

Liquidyn P-Dot
胶阀的波形图（胶阀输出）。
Liquidyn P-Jet CT 胶阀
Liquidyn P-Jet 胶阀的脉冲时间设置等于胶阀的开启时间。调节开启时间会直接影响点胶量。
对于Liquidyn P-Jet胶阀，可将脉冲时间设置为2 ms至无限。
注：如果脉冲时间设置低于2 ms，胶阀将无法正确工作。
Liquidyn P-Jet
胶阀的波形图（胶阀输出）
操作（续）
Liquidyn V100 控制器
24
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
脉冲时间（续）
指令 / 注释 显示基准图像
右图显示为实际数值屏幕。
按下退出键。
ESC
按下向下键，滚动至冲量时间（与脉冲时间相同）。
4X
按下回车键两次，选定该数值（在此示例中，0具有
黑色背景色）。
Enter
2X
· 对于Liquidyn P-Dot胶阀，脉冲时间必须设置为2
ms。切勿调节该设置。
· 对于Liquidyn P-Jet胶阀，脉冲时间可设置为2 ms
至无限。
按下向上键或向下键，滚动至期望数值。
OR
按下回车键可保存该值。
Enter
按下退出键三次，返至默认
显示。
ESC
3X
右图显示为返至实际数值屏幕。
操作（续）
Liquidyn V100 控制器
25
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
故障排除
此故障排除表涵盖了最常遇到的问题。如果该表无法帮助您解决问题，请联系诺信EFD。
气压问题
问题 可能的故障成因 校正措施
无法重复点胶结果 输入至控制器的气压过低 确保输入压力比所要求的操作压力高1 bar。
输入至控制器的气压波动较大 确保输入压力恒定。必要时可使用气动储气罐。
无法设置压力 无法转动压力调节旋钮 拉出旋钮来解锁压力调节旋钮。
胶阀不点胶 P1流体压力和P2胶阀（操作）压
力连接互换
确保流体压力（P1）与胶阀（P2）压力正确连
接。请参见第14页“建立系统连接”部分。
电气问题
问题 可能的故障成因 校正措施
加热模块不工作 电源的电流限制（通过外部电源
线）设置过低
确保电流限制不会阻碍电流。
控制器未响应远程输入 输入信号有误 确保输入信号如下：
· 0–24 VDC
· 0–13 VDC（低电平）
· 16–24 VDC （高电平）
虽然压力恒定，但所显示的压
力值持续变化
供电中的余波 确保供应电压保持为所要求的24 VDC。
