Trace Service Server Systemkomponenten
SIPLACE Traceability 3.5 15
5 Traceability - Systemkomponenten und
Leistungsmerkmale
5.1 Systemkomponenten
Mit SIPLACE Trace Service werden Traceability-Daten weiterverarbeitet. Diese Daten werden von Sta-
tionen und Liniensoftware importiert und in der Traceability-Datenbank gespeichert, als XML-Dateien
exportiert oder über die OIB-Schnittstelle zur Verfügung gestellt. Die Traceability-Datenbank kann über
den Trace Monitor visualisiert werden.

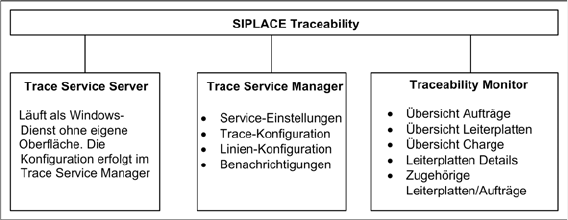

SIPLACE Traceability besteht aus drei Komponenten:
▪ Trace Service Server:
zur Generierung und zum Export der Daten
▪ Trace Service Manager:
zur Konfiguration des Trace Service Servers
▪ Trace Monitor:
zur Visualisierung und Suche der erfassten Traceability-Daten
Alle Komponenten des SIPLACE Trace Service werden bei der Installation automatisch auf demselben
Computer installiert. Die Trace Monitor-Web-Applikation wird mit Hilfe des Trace Monitor-Konfigura-
tions-Tools generiert, das separat auf einem beliebigen Computer installiert werden kann.
Zusätzlich zum Trace Monitor kann die Traceability Option für SIPLACE Explorer installiert werden. Vor
dieser Installation muss das Produkt SIPLACE Explorer installiert und aktiviert worden sein. So wird die
Anzeige und Suche nach aufgezeichneten Traceability-Daten ermöglicht.
5.1.1 Trace Service Server
Bei maschinenbasierter Traceability importiert der Trace Service Server die Traceability-Daten von den
Stationen. Die Traceability-Daten werden exportiert:
▪ In die Trace-Datenbank (die im Trace Service Manager konfiguriert ist)
▪ An die OIB-Schnittstelle (siehe das OIB SDK für Details)
▪ In das Dateisystem (als XML-Dateien)
Die Einstellungen bzw. Konfigurationen werden über den SIPLACE Trace Service Manager vorgenom-
men.
5.1.2 Trace Service Manager
Über die Bedienoberfläche des Trace Service Managers werden die linienspezifische Konfiguration und
weitere Optionen eingestellt.
▪ Datenbankverbindung zu SIS und Setup Center konfigurieren
▪ Exportmethode für die Traceability-Daten konfigurieren
▪ Traceability-Datenbank konfigurieren (erstellen, updaten, sichern und wiederherstellen)
▪ Linien und ihre Betriebsarten für Traceability konfigurieren
5.1.3 Trace Monitor
Über den Trace Monitor werden die erfassten und abgefragten Daten visualisiert.
Der Benutzer kann über den Trace Monitor gezielte Datenabfragen starten. Hierbei kann er die Suche
nach verschiedenen Kriterien wie z.B. nach gefertigten Leiterplatten, bestückten Bauelementen, etc.
einschränken. Alle dargestellten Daten können Sie als CSV-Datei abspeichern, um diese in MS-Excel
weiter zu verarbeiten.
Traceability - Systemkomponenten und Leistungsmerkmale
Bedienoberfläche von SIPLACE Trace Service Traceability Option für SIPLACE Explorer
16 SIPLACE Traceability 3.5
5.1.4 Traceability Option für SIPLACE Explorer
Die Traceability Option für SIPLACE Explorer stellt den Benutzern von SIPLACE Explorer die mit Trace
Service generierten Traceability-Daten zur Verfügung.
Dazu muss die Traceability Option auf dem SIPLACE Explorer installiert werden. Bei der Installation wird
der SIPLACE Explorer Werks-Website ein weiteres Register "Traceability" hinzugefügt. In diesem Re-
gister steht dem Benutzer die Benutzeroberfläche von Trace Monitor zur Verfügung. Der Benutzer kann
gezielte Datenabfragen starten.
5.2 Bedienoberfläche von SIPLACE Trace Service
Fehlerbehebungen
SIPLACE Traceability 3.5 17
6 Fehlerbehebungen
Fehlerbehebungen in anderen Systemen
Fehlerbehebungen in anderen Systemen, die Traceability betreffen, finden Sie in den jeweiligen Soft-
ware Versionsbeschreibungen.
Fehlerbehebungen in Traceability
Fehlernummer Beschreibung
D1-68175811 No connection between Traceability Service and X4 - X4 - SX2.
D1-69390701 DATA_LOST in den TraceData Daten. - not all attributes match the produced
board
D1-69399201 Missing Linebased TRC Data from Table 2 at F5HM
D1-69721013 Trace 3.3 does not deliver xml from Sirio line.
D1-70144974 Trace 3.3.0.31 SQL Exception Obeject not set to reference......
D1-71572701 Trace Data Incomplete, many production stops
D1-74527701 Last machine in line has the same MID as previous one in line in case of soft-
ware version 505. / Es wird bei der alten Plattform die letzte Maschine mit der
gleichen MID versehen, wie die Vorgänger Maschine.
D1-76711601 TraceService cannot connect to Sirio Stations
