CP-642E P ARTS LIST ver08 4 7 - 1 4 7 . アウトコンベア( ローラ搬送) ( オプション) ( W Q C ) 4 7 . O u t C o n v e y o r ( R o l l e r T r a n s f e r ) ( O p t i o n ) ( W Q C ) 4 7 . アウトコンベア( ローラ搬送) ( オプション) ( W Q C ) 4 7 . O u t C o n …

100%1 / 218
46.インコンベア(ローラ搬送)(オプション)(WQC)
46.In conveyor(Roller guided)(Option)(WQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 WQC3500 1 RAIL ﾚｰﾙ FE
2 WQC3510 1 RAIL ﾚｰﾙ FE
3 WQC3520 2 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ AL
4 K5261A 4 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
5 MQC7161 2 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
6 K5261A 4 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
7 MQC7171 14 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
8 K5261A 28 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
9 MQC7181 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
10 K5261A 8 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
11 MQC1292 20 PULLEY ﾌﾟｰﾘ OT
12 WQC4152 1 COVER ｶﾊﾞｰ FE
13 K5214A 4 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X8L FE
CP-642E PARTS LIST ver08
46 - 2
46.インコンベア(ローラ搬送)(オプション)(WQC)
46.In conveyor(Roller guided)(Option)(WQC)
CP-642E PARTS LIST ver08
47 - 1

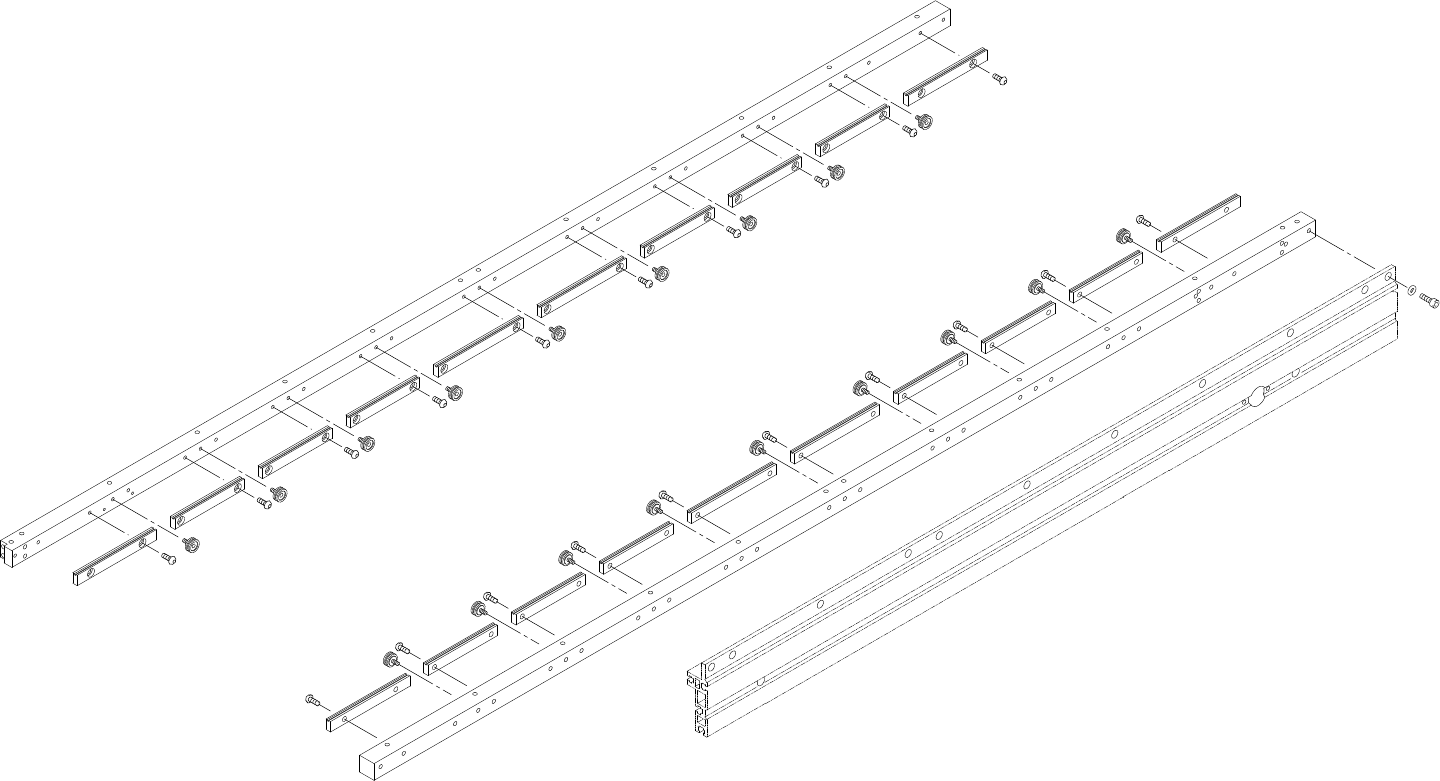

47.アウトコンベア(ローラ搬送)(オプション)(WQC)
47.Out Conveyor(Roller Transfer)(Option)(WQC)
47.アウトコンベア(ローラ搬送)(オプション)(WQC)
47.Out Conveyor(Roller Transfer)(Option)(WQC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
2
1
3
3
3
3
5
5
5
5
7
7
9
5
5
7
5
5
5
5
7
5
5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
4
6
6
6
8
8
6
6
6
4
4
6
6
6
8
8
6
6
6
4
47.アウトコンベア(ローラ搬送)(オプション)(WQC)
47.Out conveyor(Roller guided)(Option)(WQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 MQC7051 1 RAIL,CONVEYOR ﾚｰﾙ ｺﾝﾍﾞｱ FE
2 MQC7062 1 RAIL,CONVEYOR ﾚｰﾙ ｺﾝﾍﾞｱ FE
3 MQC7161 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
4 K5261A 8 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
5 MQC7171 12 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
6 K5261A 24 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
7 MQC7181 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ CO
8 K5261A 8 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L P=0.8 FE
9 MQC1292 18 PULLEY ﾌﾟｰﾘ OT
10 WQC4152 1 COVER ｶﾊﾞｰ FE
11 K5214A 4 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X8L FE
CP-642E PARTS LIST ver08
47 - 2
47.アウトコンベア(ローラ搬送)(オプション)(WQC)
47.Out conveyor(Roller guided)(Option)(WQC)
