- 178 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-87630 L IFTER_ASM リフター組 1 2 401-87633 B_LIF T ER_FRAME_L Ｂリフターフレーム組Ｌ (1) 3 401-87634 B_LIF T ER_FRAME_R Ｂリフターフレーム組Ｒ (1) 4 SL-6…
- 177 -
89.FEEDER BANK COMPONENTS (5)
フィーダバンク関係（５）
２
３
４
４
５
５
６
６
７
７
８
８
９
１０
１９
１８
１１
１０
９
１１
１１
１１
１２
１２
１２
１２
１３
１４
１５
１５
１５
２１
２２
１６
１７
１８
２０
２３
２４
２５
１
２７
２８
２９
３０
３０
４４
３０
３１
３１
３２
３３
３３
３２
３４
３５
３６
３６
３７
３８
３９
４０
４１
４２
４３
２６
５０
４６
４８
４７
４９
４５
１１３
１２２
１１ ２
１１１
８５
８６
８８
８８
８７
８７
６
６
８９
８９
８９
８９
９０
９０
９１
９１
６９
６８
６８
６９
７４
７１
７０
７５
７０
７１
７４
７１
７０
７４
７０
７１
７３
７２
７６
７７
７７
７８
７９
８０
８１
８４
８３
８２
６７
１０４
１０５
１０６
１０６
１０３
１０７
１０７
１０７
１０８
１０８
１０９
１０９
１１０
１１０
９４
９３
９５
９５
９８
９６
９７
９９
１００
１０１
１０２
１１９
１１７
１１ ６
１１ ５
１１ ８
１１４
９２
１３０
１２３
１２０
１２１
１３１
８０
８１
２１
２２
２９
Ａ
Ａ
１２８
１２９
１２５
１２６
１２７
１２６
１２７
１２４
１２５
１２６
１２７
１２６
１２７
１２４
５２
６１
５９
５８
６３
６２
６３
６４
６０
６６
５４
６５
５７
５６
５５
５３
５１
５１
５３
５５
５６
５７
６５
５４
６６
６０
６４
６３
６２
６３
５８
５９
６１
５２
- 178 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-87630 LIFTER_ASM
リフター組
1
2 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
3 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
4 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(8)
5 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
6 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
7 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
8 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
9 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
10 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
11 SB-8200003-00 BEARING
ころがり軸受
(4)
12 SM-6051002-TN SCREW
六角穴ボルト
(16)
13 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
14 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
15 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
16 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
17 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
18 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
19 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
20 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
22 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
23 401-87642 RING_HOLDER
リングホルダ
(1)
24 RO-0982401-00 O-RING
Ｏリング
(1)
25 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
26 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
27 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
28 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
29 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
30 PJ-3040405-05 UNION
ユニオン
(3)
31 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
32 400-49671 COVER CUSHION
カバークッション
(2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
34 HX-0029400-00 FIXED BASE
固定ベース
(4)
35 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
36 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
37 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
38 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
39 401-83171 VALVE_SPACER
バルブスペーサ
(2)
40 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
41 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
42 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
43 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
44 PX-0505010-00 SILENCER
消音器
(1)
45 401-87646 GUIDE_RAIL_F_TROLLEY_ASM
ガイドレールＦトロリー組
1
46 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
48 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
49 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
50 401-83193 ROLLER_GUIDE_F
ローラガイド＿Ｆ
(1)
51 402-62352 SELECTOR_ASM_CD
セレクタ組＿ＣＤ
2
52 PV-0151170-A0 SELECTOR
セレクタ
(1)
53 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
54 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
55 PX-0551040-00 SILENCER
サイレンサ
(1)
56 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
57 402-62040 SWITCH_BR_A
スイッチブラケットＡ
(1)
58 402-62041 SWITCH_BR_B
スイッチブラケットＢ
(1)
59 402-61994 MICRO SWITCH
マイクロスイッチ
(1)
60 E1038-871-000 PLATEN LOCK CAM SCREW
プラテンロックカムスクリュー
(2)
61 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(2)
62 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
63 WP-0320501-SC WASHER M3
平座金 Ｍ３
(4)
64 NM-6030001-SC NUT M3X0.5 TYPE1
六角 ナット Ｍ３Ｘ０．５ １種
(2)
65 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
66 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
67 401-87630 LIFTER_ASM
リフター組
1
68 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
69 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
70 SB-8200003-00 BEARING
ころがり軸受
(4)
71 SM-6051002-TN SCREW
六角穴ボルト
(16)
72 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
73 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
74 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
75 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
76 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
77 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
78 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
79 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
80 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
81 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
82 401-87642 RING_HOLDER
リングホルダ
(1)
83 RO-0982401-00 O-RING
Ｏリング
(1)
84 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
85 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
86 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
87 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(4)
88 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
89 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
90 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
91 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
92 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
93 HX-0029400-00 FIXED BASE
固定ベース
(4)
94 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
95 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
96 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
97 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
98 401-83171 VALVE_SPACER
バルブスペーサ
(2)
99 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
100 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
101 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
102 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
103 PX-0505010-00 SILENCER
消音器
(1)
104 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
105 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
106 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
107 PJ-3040405-05 UNION
ユニオン
(3)
108 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
109 400-49671 COVER CUSHION
カバークッション
(2)
110 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
111
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
112
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
113
#01
HX-0033900-00 SPACER
スペーサ
2
114 401-87647 GUIDE_RAIL_R_TROLLEY_ASM
ガイドレールＲトロリー組
1
115 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
116 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
117 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
118 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
119 401-83205 ROLLER_GUIDE_R
ローラガイド＿Ｒ
(1)
120 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
12
121 PJ-3080600-07 UNION Y
ユニオン ワイ
3
122
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
123
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
124 SM-6083502-TN SCREW
六角穴ボルト
2
125 401-83207 SCREW M8 L=70
六角穴ボルト Ｍ８ Ｌ＝７０
2
126 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
127 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
128
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
129
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
130
#01
HX-0033900-00 SPACER
スペーサ
2
131 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
27
- 179 -

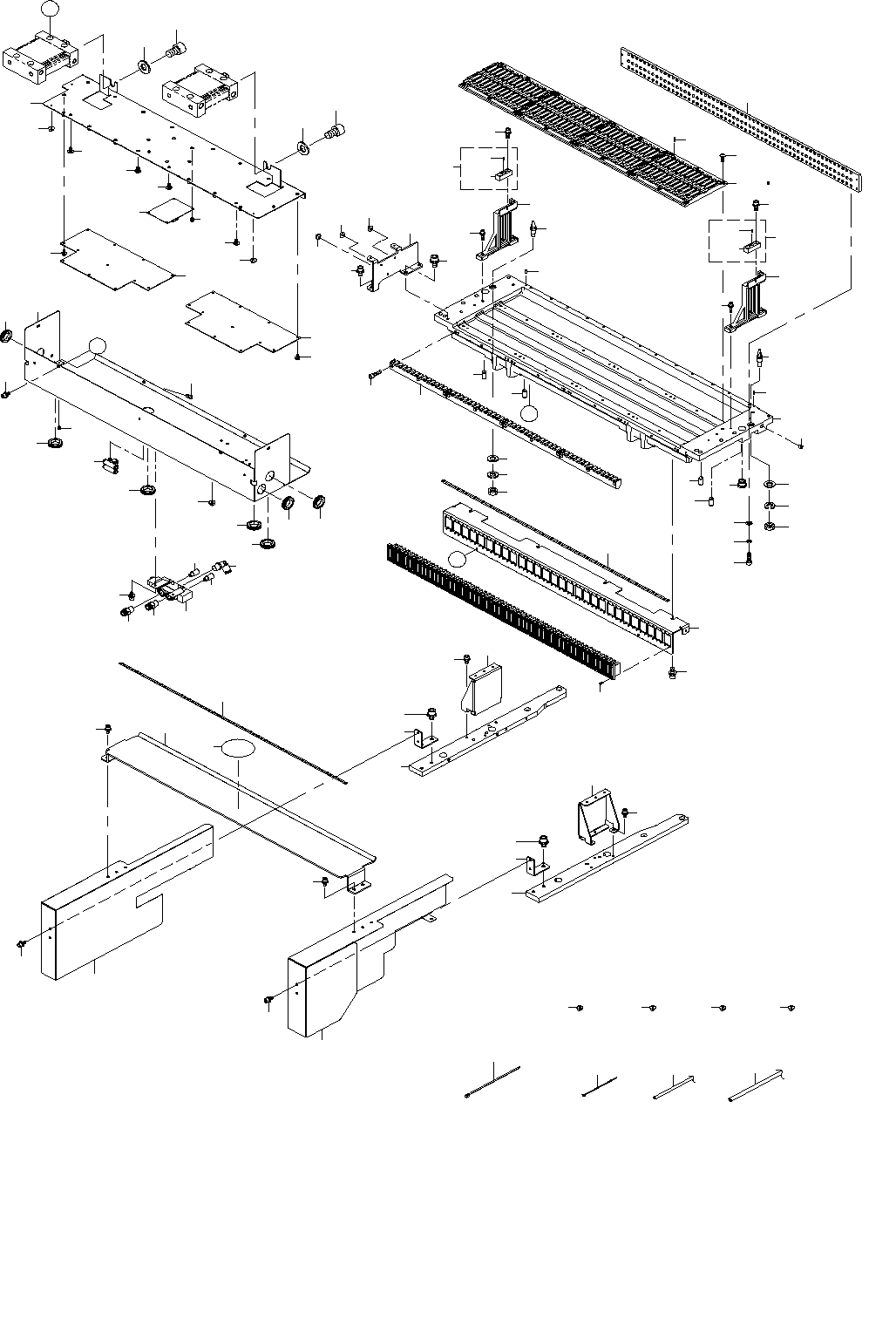

90.FEEDER BANK COMPONENTS (6) (TYPE XL)
フィーダバンク関係（６）（ＸＬ 仕様）
２６
２９
２７
２８
１６
１５
１７
１８
１４
３０
２０
１９
２１
４２
２
３
３
３
３
４
５
９
１０
１３
１２ ７６
２３
２３
２２
２４
２５
２５
２６
２８
２７
２９
３０
３２
３３
３４
３６
３７
４０
４１
３８
４４
４４
４５
４５
４６
４７
４９
４８
５０
５１
５１
５５
５６
５５
５６
５７
６０
６０
６１
６１
６１
６２
７８
６２
７７
６４
６６
６７
６８
６９
６９
７０
７１
７２
７３
７３
７４
７５
１
７９
３１
７９
７
Ｂ
Ｂ
Ｃ
Ｃ
６３
８
８１
８１
８０
６
３５
５２
６１
８１
４３
５４
４３
４３
４３
４３
４３
４３
３９
５３
５８ ５９
６５
１１
８２
