- 186 - NOTE( 注記 ) #01....FOR FRONT OF THE M ACHINEマシン前側用 #02....FOR REAR OF T HE MACHINE マシン後側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 401-83612 GUIDE_RAIL_FL_ASM ガイドレールＦＬ組 1 2 401-83192 BANK_CONNECTOR_…
- 185 -

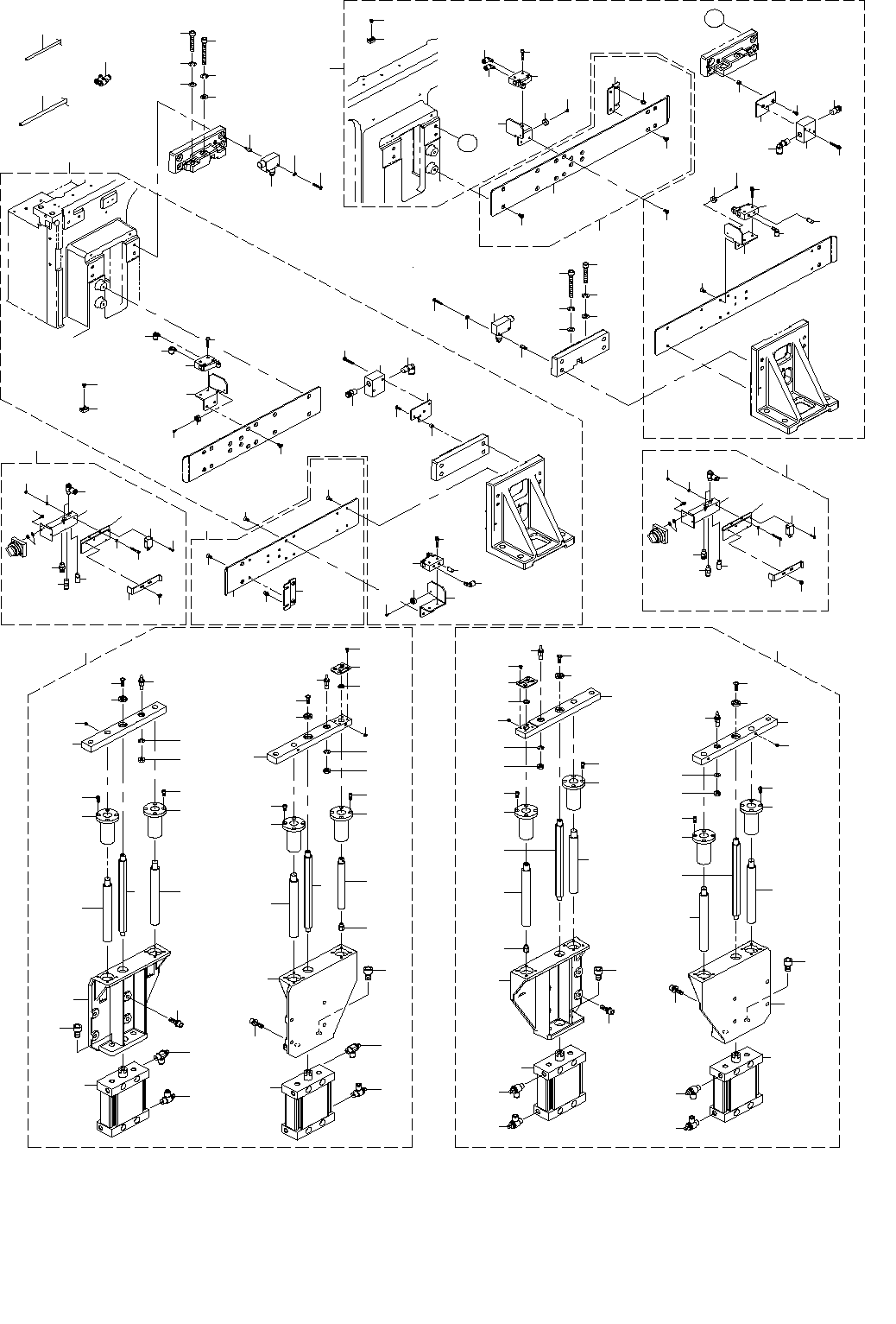

93.FEEDER BANK COMPONENTS (9) (TYPE XL)
フィーダバンク関係（９）（ＸＬ 仕様）
１３
３
４
５
６
７
７
８
９
１０
１１
１２
１２
２
１８
１
２６
１７
２４
２３
１６
２１
２１
１９
２０
２２
２５
１４
１５
２５
- 186 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINEマシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-83612 GUIDE_RAIL_FL_ASM
ガイドレールＦＬ組
1
2 401-83192 BANK_CONNECTOR_B_BR
バンクコネクタ＿Ｂ＿ブラケット
(1)
3 401-83209 CONNECTOR_B_COVER
コネクタＢカバー
(1)
4
#01
401-83193 ROLLER_GUIDE_F
ローラガイド＿Ｆ
(1)
5 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
7 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
8 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
9 SM-6030802-TN SCREW
六角穴ボルト
(2)
10 HX-0035400-00 STUD
基板パーツ
(2)
11 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(2)
13 401-83191 BANK_CONNECTOR_B_SUPPORT_BR
バンクコネクタ＿Ｂ＿サポートブラケット
(1)
14
#02
401-83613 GUIDE_RAIL_RL_ASM
ガイドレールＲＬ組
1
15 401-83191 BANK_CONNECTOR_B_SUPPORT_BR
バンクコネクタ＿Ｂ＿サポートブラケット
(1)
16 401-83192 BANK_CONNECTOR_B_BR
バンクコネクタ＿Ｂ＿ブラケット
(1)
17 401-83209 CONNECTOR_B_COVER
コネクタＢカバー
(1)
18
#02
401-83205 ROLLER_GUIDE_R
ローラガイド＿Ｒ
(1)
19 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
(1)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
21 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
22 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
23 SM-6030802-TN SCREW
六角穴ボルト
(2)
24 HX-0035400-00 STUD
基板パーツ
(2)
25 HX-0070600-0A MOUNT BASE
マウントベース
(2)
26 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
- 187 -
94.FEEDER BANK COMPONENTS (10) (TYPE XL)
フィーダバンク関係（１０）（ＸＬ 仕様）
２
３
４
４
５
５
６
６
７
７
８
８
９
１０
１９
１８
１１
１０
９
１１
１１
１１
１２
１２
１２
１２
１３
１４
１５
１５
１５
２１
２２
１６
１７
１８
２０
２３
２４
２５
１
２７
２８
２９
３０
３０
４４
３０
３１
３１
３２
３３
３３
３２
３４
３５
３６
３６
３７
３８
３９
４０
４１
４２
４３
２６
５０
４６
４８
４７
４９
４５
１１３
１２２
１１ ２
１１１
６
６
１０４
１０５
１０６
１０６
１０３
１０７
１０７
１０７
１０８
１０８
１０９
１０９
１１０
１１０
９４
９３
９５
９５
９８
９６
９７
９９
１００
１０１
１０２
１１９
１１７
１１ ６
１１ ５
１１ ８
１１４
９２
１３０
１２３
１２０
１２１
１３１
２１
２２
２９
Ａ
Ａ
１２８
１２９
１２５
１２６
１２７
１２６
１２７
１２４
１２５
１２６
１２７
１２６
１２７
１２４
５７
５２
６１
５９
５８
６３
６２
６０
６６
６５
５６
５５
５３
６３
６４
５１
５４
６６
５３
６３
５１
６４
５６
６５
５２
５５
５４
５９
６２
６３
５７
６０
５８
６１
８１
８０
６７
８２
８３
８４
８１
８０
７９
７８
７７
７７
７６
７２
７３
７１
７０
７４
７０
７１
７４
７１
７０
７５
７０
７１
７４
６９
６８
６８
６９
９１
９１
９０
９０
８９
８９
８９
８９
８７
８７
８８
８８
８６
８５
