压力表 压力开关 压力表螺母 堵头螺母 夹子 1 ） 2 ） 3 ） 4 ） 堵头螺母 夹子 压力表 夹子 底面托架 四角螺母 十字槽盘头小螺钉的紧固力矩 IRV10 （ A ）用 : M3 IRV20 （ A ）用 : M4 0.32±0.03N·m 0.76±0.05N·m 使用 警告 q 由 于停电和真空泵发生故障而导致真空压力下降的场合， 要设置安全回路以避免预测的系统危险来构成该系统。 w 要考虑到真空调压阀发生故障， 来设置…
IRV10A
IRV20A
型号表示方法
IRV
20 A
C08
连接管子外径
数字式压力开关的种类
注）
ZN
ZP
ZA
ZB
NPN集电极开路1输出
PNP集电极开路1输出
NPN集电极开路2输出
＋复制功能
PNP集电极开路2输出
＋复制功能
ZSE20-N-M-C4H-LD
ZSE20-P-M-C4H-LD
ZSE20A-X-M-C4H-JD
ZSE20A-Y-M-C4H-JD
带数字式
压力开关
注）带压力表螺母。附件同包。
※数字式压力开关规格详见P.1123。
管接头
阀体大小
10
20
最大流量140L/min（ANR）
最大流量240L/min（ANR）
单侧配管规格
无记号
L
直通型
弯管型
C06
C08
C10
N07
N09
N11
公制
英制
ø6
ø8
ø10
ø1/4"
ø5/16"
ø3/8"
记号
管子外径
IRV10A
●
●
—
●
●
—
IRV20A
●
●
●
●
●
●
X1
A
单侧配管规格
单侧配管规格
订制规格
X1
面板安装用数字式压力开关一体型
外形尺寸图
记号 输出规格
数字式压力开关型号
IRV10·20
系列
订制规格
关于详细尺寸、规格及交货期，请与本公司确认。
Order
Made
表示记号
X1
面板安装用数字式压力开关一体型
1
49
VAC侧
22
□31
0
ー 0.4
面板孔加工尺寸
面板厚MAX.3
大气
大气
VAC侧
□31
0
ー 0.4
面板孔加工尺寸
面板厚MAX.4
35
35 49
31.5
16.5
ø28
5
R
≒83
（30）
快换管接头ø4
快换管接头ø4
需客户自备管子
真空调压阀
数字式压力开关
50
50 49
31.5
ø38
6
R
56.5
真空调压阀
数字式压力开关
≒107
（43）
快换管接头ø4
需客户自备管子
快换管接头 ø4
1124
压力表 压力开关
压力表螺母 堵头螺母 夹子
1） 2）
3）4）
堵头螺母
夹子
压力表
夹子
底面托架
四角螺母
十字槽盘头小螺钉的紧固力矩
IRV10（A）用 : M3
IRV20（A）用 : M4
0.32±0.03N·m
0.76±0.05N·m
使用
警告
q由于停电和真空泵发生故障而导致真空压力下降的场合，
要设置安全回路以避免预测的系统危险来构成该系统。
w要考虑到真空调压阀发生故障，来设置安全回路，以避免
预测的系统危险来构成该系统。
e安装时，请遵守螺钉的紧固力矩。
若使用超出紧固力矩紧固的场合，会造成安装螺钉、本体的破
损。
另外，当紧固力矩不足的场合，连接螺钉部会松动。
3）将堵头螺母插到压力表通口的相对侧，插到底。
4）与2）相同，将夹子从产品的侧面（面向表左侧）插到底。
注意
注意
q安装压力表、压力开关时，应让设定压力返回至0（大气压
力）后再取下螺塞。
1. 购入带压力表或压力开关的客户。
1-1.附件
●压力表或压力开关……………1个
●表螺母（带“O”形圈）……………1个
注） 表螺母已安装在压力表或压力开关上。
●堵头螺母（带“O”形圈）…………1个
●夹子
……………………………
2个
注）单侧配管规格的场合，有1个夹子，不带堵头螺母。
底面托架的安装用十字槽盘头小螺钉紧固力矩
IRV10
·
20
系列
／产品单独注意事项
q
使用前必读。
请由本公司官网确认《SMC产品使用注意事项》及《使用说明书》。
https://www.smc.com.cn
1-2.压力表或压力开关的安装
1）确认产品的VAC.侧和SET.侧，按客户希望的表接口，把压
力表插到底。（与产品表面贴合）。
单侧配管规格的场合，在与连接通口相对的一侧上，将压
力表插到底。
2）夹子从产品的侧面（面向表左侧），如图所示插到底。插好后，
确认压力表不能拔出。单侧配管的场合，这样就可以了。
注）当要卸下压力表或压力开关的场合，一定要拔掉夹子，笔直地取出。
产品本体是采用树脂材质，请千万不要施加力矩。
1125
ARJ
AR425
〜
935
ARX
AMR
ARM
ARP
IR-A
IR
IRV
VEX
SRH
SRP
SRF
ITV
IC
ITVX
ITVH
PVQ
VY1
VBA
VBAT
WR
WF
AP100
IRV
将螺丝刀的前端插进
夹子的底部
夹子
夹子
夹子
接头组件
使用环境
警告
q有腐蚀性气体、化学药品、海水、水、水蒸气的环境中
或带有上述物质的场所不得使用。
w引起振动或冲击的场所不得使用。
e本真空调压阀经常吸入大气，故应在无粉尘的场所使用。
r日光照射的场合，用保护罩等遮避。
t周围有热源的场合，要遮断辐射热。
IRV10
·
20
系列
／产品单独注意事项
w
真空源
注意
q本真空调压阀不是用来调节真空泵的。
w若真空发生器的流量比真空调压阀的流量还小，就不适
合作为真空源。
关于真空发生器的压力请参见相关样本。
空气
注意
q使用的流体是空气，除此以外应与本公司联系。
w空气中若含有化学药品、带有机溶剂的合成油、盐分、
腐蚀性气体等，会造成动作不良，不得使用。
使用
注意

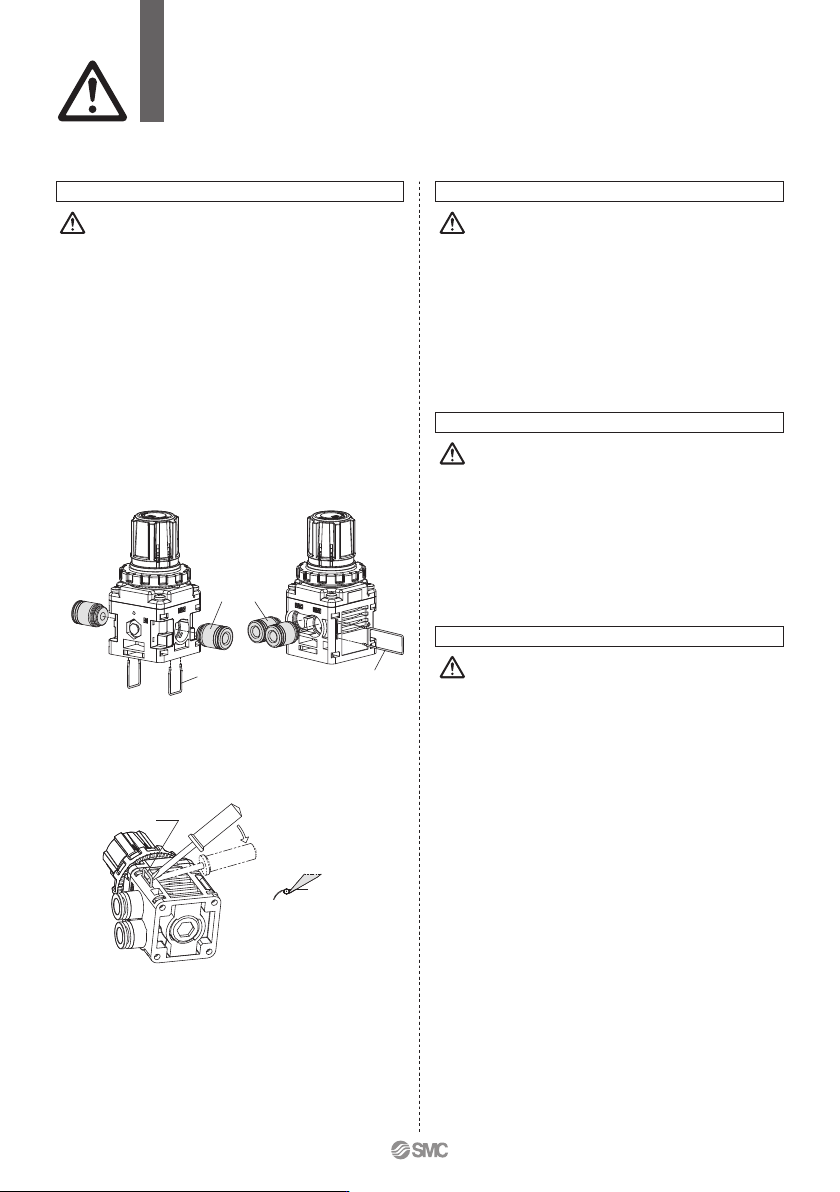

夹子的拔出要点
将螺丝刀的前端抵在夹子插入部的斜面上，如图所示让螺丝刀动
作，便能撬起夹子。
w在施加负压时，本体上的螺钉请不要取下。
e检查时，将设定压力降至0（大气压力），且将真空泵的压
力完全切断后，才能卸下阀的导管。
r
快换管接头为卡盒式，故容易更换。快换管接头请按下
图所示方向插入，并用夹子夹住以防止脱落。使用一字形
螺丝刀等对夹子进行卸下更换等工作（参见夹子的拔出要
点）。安装时将快换管接头插到底后，再将夹子插入所定
位置。
注1）更换前请确认VAC.及SET.侧没有压力进入，内部压力完全排出后再进行
作业。否则将有危险。
注2）拔夹子时，请用手配合一起慢慢拔出。若强拔，有可能拔飞，造成危险。
注3）请在确认更换零部件插底之后，再确认夹子有没有插到底。如果插入不
充分就使用会有掉出来的危险。
注4）当管子插入弯管型快换接头上的场合，请用手拿住接头本体再将管子插
进去。如果不能保持住接头本体就插管子，则各块和快换接头上，会受
到不合适的力，会造成漏气或元件的破损。
使用前必读。
请由本公司官网确认《SMC产品使用注意事项》及《使用说明书》。
https://www.smc.com.cn
