0 −10 −20 −30 −40 −50 −60 −70 −80 −90 流量 L /min （ ANR ） 设定压力 kPa 0 −10 −20 −30 −40 −50 −60 −70 −80 −90 流量 L /min （ ANR ） 设定压力 kPa VAC. 侧压力 kPa SET. 侧压力 kPa VAC. 侧压力 kPa SET. 侧压力 kPa 0 20 40 60 80 100 120 140 0 50 100 150…
底面托架
托架
底面托架
弯管型直通型
弯管型 直通型
托架
型号表示方法
IRV
20
C08
连接管子外径
管接头
主体大小
10
20
最大流量140L/min（ANR）
最大流量240L/min（ANR）
标准配管规格
无记号
L
直通型
弯管型
C06
C08
C10
N07
N09
N11
公制
英制
ø6
ø8
ø10
ø1/4"
ø5/16"
ø3/8"
记号
管子外径
IRV10
●
●
—
●
●
—
IRV20
●
●
●
●
●
●
IRV
20 A
C08
连接管子外径
管継手
主体大小
单侧配管规格
无记号
L
直通型
弯管型
C06
C08
C10
N07
N09
N11
公制
英制
ø6
ø8
ø10
ø1/4"
ø5/16"
ø3/8"
记号
管子外径
IRV10A
●
●
—
●
●
—
IRV20A
●
●
●
●
●
●
A
单侧配管规格
单侧配管规格
订制规格
详细内容请参见P.1124。
记号
X1
规格/内容
面板安装用数字式压力开关一体型
10
20
最大流量140L/min（ANR）
最大流量240L/min（ANR）
RoHS
IRV10·20
系列
真空调压阀
附件q[同包]
无记号
B
L
无
带托架
带底面托架
注1）压力表通口上已安装2个堵头螺母。需要Rc1/8通口时，请另行订购可选项
的压力表螺母组件P601010-18。（参见P.1122）
注2）堵头螺母1个，压力表螺母（Rc1/8）1个，夹子2个同包出厂。不附压力表，
数字式压力开关。
注3）压力表的精度为±3%
注4）带堵头螺母，压力表螺母。（详见P.1125）。
附件w[同包]
无记号
GN
G
ZN
ZP
ZA
ZB
NPN集电极开路1输出
PNP集电极开路1输出
NPN集电极开路2输出＋复制功能
PNP集电极开路2输出＋复制功能
无
注1）
压力表螺母组件
注2）
压力表
注3）注 4）
（IRV10:GZ33-K-01、IRV20:GZ43-K-01）
带ZSE20-N-M-01-L
带ZSE20-P-M-01-L
带ZSE20A-X-M-01-J
带ZSE20A-Y-M-01-J
带数字式
压力开关
注4）
附件q[同包]
无记号
B
L
无
带托架
带底面托架
附件w[同包]
无记号
GN
G
ZN
ZP
ZA
ZB
无
注1）
压力表螺母组件
注2）
压力表
注3）注 4）
（IRV10:GZ33-K-01、IRV20:GZ43-K-01）
注1）压力表通口上已安装堵头螺母。需要Rc1/8通口时，请另行订购可
选项的压力表螺母组件P601010-18。（参见（P.1122）
注2）压力表螺母（Rc1/8）1个、夹子1个同包出厂。
不附压力表，数字式压力开关。
注3）压力表的精度为±3%
注4）带压力表螺母。（详见P.1125）。
NPN集电极开路1输出
PNP集电极开路1输出
NPN集电极开路2输出＋复制功能
PNP集电极开路2输出＋复制功能
带ZSE20-N-M-01-L
带ZSE20-P-M-01-L
带ZSE20A-X-M-01-J
带ZSE20A-Y-M-01-J
带数字式
压力开关
注4）
1115
ARJ
AR425
〜
935
ARX
AMR
ARM
ARP
IR-A
IR
IRV
VEX
SRH
SRP
SRF
ITV
IC
ITVX
ITVH
PVQ
VY1
VBA
VBAT
WR
WF
AP100
IRV
0
−10
−20
−30
−40
−50
−60
−70
−80
−90
流量L/min（ANR）
设定压力kPa
0
−10
−20
−30
−40
−50
−60
−70
−80
−90
流量L/min（ANR）
设定压力kPa
VAC.侧压力kPa
SET.侧压力kPa
VAC.侧压力kPa
SET.侧压力kPa
0 20 40 60 80 100 120 140
0 50 100 150 200 250
−100 −95 −90 −85 −80 −75 −70 −65 −60
−53.0
−53.5
−54.0
−54.5
−55.0
−55.5
−56.0
−56.5
−57.0
−53.0
−53.5
−54.0
−54.5
−55.0
−55.5
−56.0
−56.5
−57.0
−100
−95 −90 −85 −80 −75 −70 −65 −60
设定点
设定点
JIS记号
冷冻式空气干燥机
IDF
系列
空气过滤器
AF
系列
油雾分离器
AM
系列
减压阀
AR
系列
真空单元
ZB
系列
真空调压阀
IRV
系列
真空吸盘
ZP
系列
压缩机
真空泵
注3）通常从大气吸入空气。
标准规格
使用流体
设定压力范围
注1）
耐压力
注2）
吸入大气消耗量
注3）
手轮分辨率
环境温度及使用流体温度
VAC.侧管外径
SET.侧管外径
质量（无附件）
标准配管规格
单侧配管规格
型式
IRV10
ø6, ø8
ø1/4", ø5/16"
135g（IRV10-C08）
125g（IRV10A-C08）
250g（IRV20-C10）
250g（IRV20A-C10）
空气
−100～−1.3kPa
100kPa（压力表除外）
0.6L/min（ANR）以 下
0.13kPa以下
5～60℃
IRV20
ø6, ø8, ø10
ø1/4", ø5/16", ø3/8"
流量特性（代表值）
条件:真空泵排气速度2500L/min
VAC.侧压力−101kPa（初期设定时）
IRV10-C08（快换管接头ø8）
IRV20-C10（快换管接头ø10）
IRV10
IRV20
压力特性（代表值）
注1）请注意，该项会受真空泵压力的影响而变化。
注2）带压力表的场合，一旦输入正压，压力表会损坏。施加正压的场合，真空调压阀虽不损坏，但调压阀内的主阀部变成“开”的状态，正压将输入真空泵，真空泵可能出现故
障。吸着搬运系统中使用真空调压阀时参考下述配管示例，注意不要将正压导入真空泵。此外，真空阀不可调正压。
IRV10·20
系列
1116
SETVAC
q
w
手轮
设定弹簧
真空室
膜片
大气室
阀杆
大气吸入阀芯
主阀芯

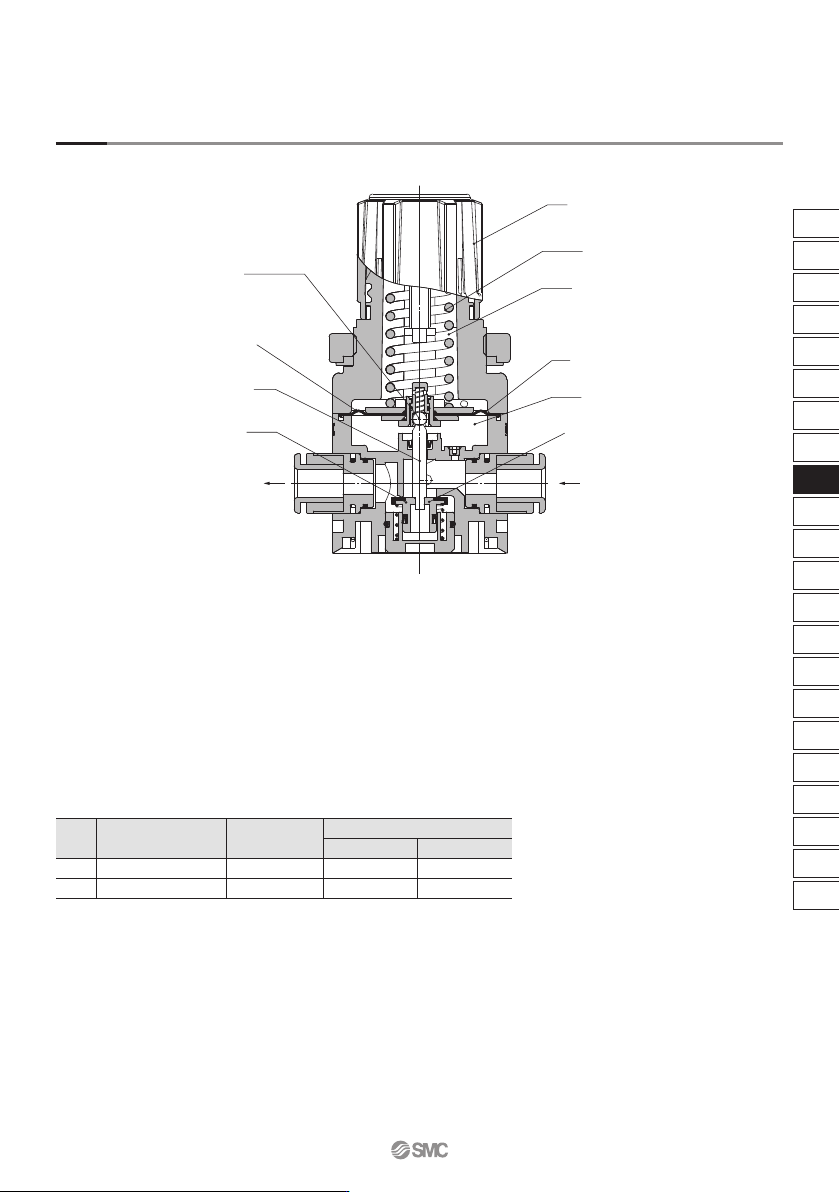

结构图
动作原理
一旦手轮顺时针回转，设定弹簧力使膜片及主阀推下，VAC.侧和SET.侧接通，SET.侧的真空度增加（向绝对真空变化）。
然后，SET.侧的真空压力通过气路进入真空室，作用在膜片上方，与设定弹簧的压缩力相平衡，则SET.侧的压力便被设定。若SET.侧的真空度比设定值高（向
绝对真空变化）， 设定弹簧力和真空室的SET侧压力失去平衡，膜片被上拉，则主阀芯关闭，大气吸入阀芯开启，大气流入SET.侧，当设定弹簧的压缩力与
SET.侧压力达到平衡时，SET.侧真空压力便被设定。若SET.侧的真空度比设定值低（向大气压力变化），设定弹簧力和真空室SET侧压力失去平衡，膜片被推下，
则大气吸入阀芯关闭，主阀芯开启，VAC.侧和SET.侧接通，SET.侧的真空度增加，当设定弹簧的压缩力与SET.侧压力达到平衡时，SET侧的真空压力便被设定。
真空调压阀
IRV10·20
系列
可换件
序号
1
2
膜片组件
阀芯组件
名称
H-NBR
H-NBR
材质
IRV10
P601010-2
P601010-3
零部件型号
IRV20
P601020-2
P601020-3
1117
