SET VAC q w 手轮 设定弹簧 真空室 膜片 大气室 阀杆 大气吸入阀芯 主阀芯 结构图 动作原理 一旦手轮顺时针回转，设定弹簧力使膜片及主阀推下， VAC. 侧和 SET. 侧接通， SET. 侧的真空度增加 （向绝对真空变化 ）。 然后， SET. 侧的真空压力通过气路进入真空室，作用在膜片上方，与设定弹簧的压缩力相平衡，则 SET. 侧的压力便被设定 。若 SET. 侧的真空度比设定值高 （向 绝对真空变化 ）， 设定弹簧…

100%1 / 15
0
−10
−20
−30
−40
−50
−60
−70
−80
−90
流量L/min（ANR）
设定压力kPa
0
−10
−20
−30
−40
−50
−60
−70
−80
−90
流量L/min（ANR）
设定压力kPa
VAC.侧压力kPa
SET.侧压力kPa
VAC.侧压力kPa
SET.侧压力kPa
0 20 40 60 80 100 120 140
0 50 100 150 200 250
−100 −95 −90 −85 −80 −75 −70 −65 −60
−53.0
−53.5
−54.0
−54.5
−55.0
−55.5
−56.0
−56.5
−57.0
−53.0
−53.5
−54.0
−54.5
−55.0
−55.5
−56.0
−56.5
−57.0
−100
−95 −90 −85 −80 −75 −70 −65 −60
设定点
设定点
JIS记号
冷冻式空气干燥机
IDF
系列
空气过滤器
AF
系列
油雾分离器
AM
系列
减压阀
AR
系列
真空单元
ZB
系列
真空调压阀
IRV
系列
真空吸盘
ZP
系列
压缩机
真空泵
注3）通常从大气吸入空气。
标准规格
使用流体
设定压力范围
注1）
耐压力
注2）
吸入大气消耗量
注3）
手轮分辨率
环境温度及使用流体温度
VAC.侧管外径
SET.侧管外径
质量（无附件）
标准配管规格
单侧配管规格
型式
IRV10
ø6, ø8
ø1/4", ø5/16"
135g（IRV10-C08）
125g（IRV10A-C08）
250g（IRV20-C10）
250g（IRV20A-C10）
空气
−100～−1.3kPa
100kPa（压力表除外）
0.6L/min（ANR）以 下
0.13kPa以下
5～60℃
IRV20
ø6, ø8, ø10
ø1/4", ø5/16", ø3/8"
流量特性（代表值）
条件:真空泵排气速度2500L/min
　　 VAC.侧压力−101kPa（初期设定时）
IRV10-C08（快换管接头ø8）
IRV20-C10（快换管接头ø10）
IRV10
IRV20
压力特性（代表值）
注1）请注意，该项会受真空泵压力的影响而变化。
注2）带压力表的场合，一旦输入正压，压力表会损坏。施加正压的场合，真空调压阀虽不损坏，但调压阀内的主阀部变成“开”的状态，正压将输入真空泵，真空泵可能出现故
障。吸着搬运系统中使用真空调压阀时参考下述配管示例，注意不要将正压导入真空泵。此外，真空阀不可调正压。
IRV10·20
系列
1116
SETVAC
q
w
手轮
设定弹簧
真空室
膜片
大气室
阀杆
大气吸入阀芯
主阀芯
结构图
动作原理
一旦手轮顺时针回转，设定弹簧力使膜片及主阀推下，VAC.侧和SET.侧接通，SET.侧的真空度增加（向绝对真空变化）。
然后，SET.侧的真空压力通过气路进入真空室，作用在膜片上方，与设定弹簧的压缩力相平衡，则SET.侧的压力便被设定。若SET.侧的真空度比设定值高（向
绝对真空变化）， 设定弹簧力和真空室的SET侧压力失去平衡，膜片被上拉，则主阀芯关闭，大气吸入阀芯开启，大气流入SET.侧，当设定弹簧的压缩力与
SET.侧压力达到平衡时，SET.侧真空压力便被设定。若SET.侧的真空度比设定值低（向大气压力变化），设定弹簧力和真空室SET侧压力失去平衡，膜片被推下，
则大气吸入阀芯关闭，主阀芯开启，VAC.侧和SET.侧接通，SET.侧的真空度增加，当设定弹簧的压缩力与SET.侧压力达到平衡时，SET侧的真空压力便被设定。
真空调压阀
IRV10·20
系列
可换件
序号
1
2
膜片组件
阀芯组件
名称
H-NBR
H-NBR
材质
IRV10
P601010-2
P601010-3
零部件型号
IRV20
P601020-2
P601020-3
1117
ARJ
AR425
〜
935
ARX
AMR
ARM
ARP
IR-A
IR
IRV
VEX
SRH
SRP
SRF
ITV
IC
ITVX
ITVH
PVQ
VY1
VBA
VBAT
WR
WF
AP100
IRV

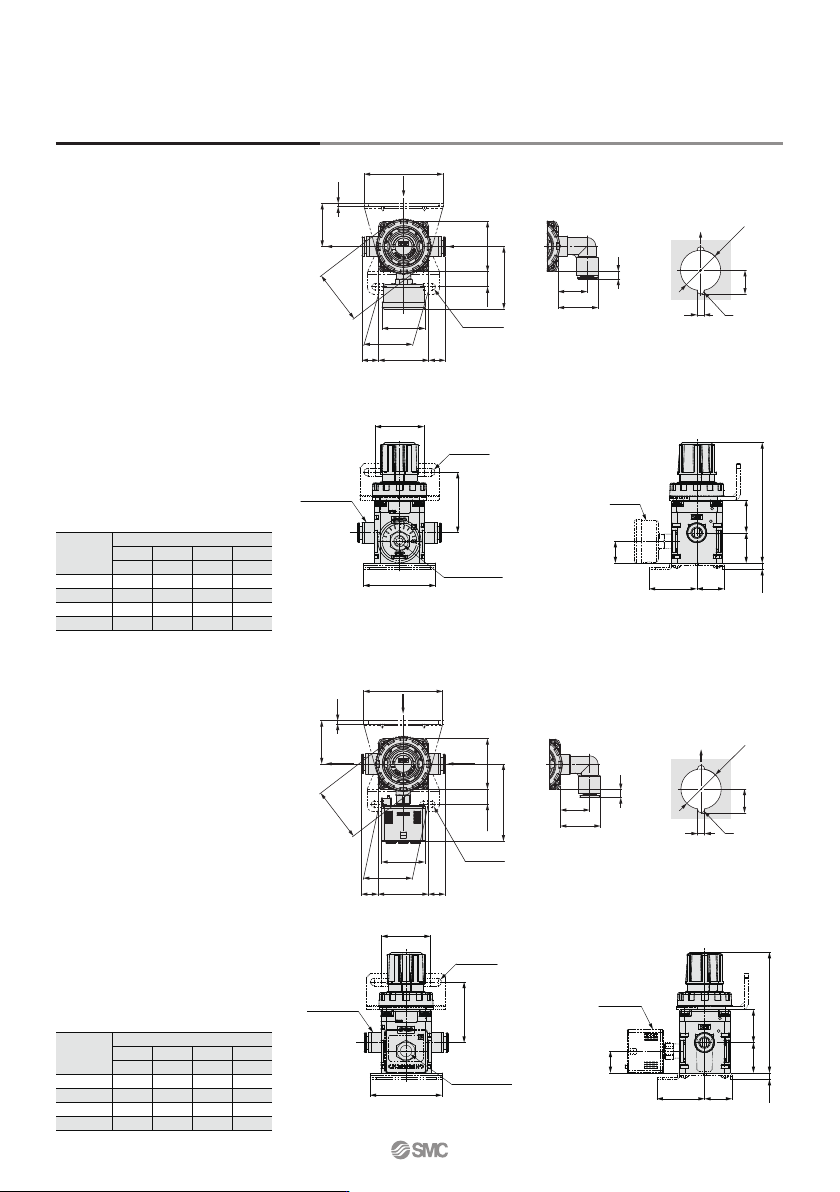

外形尺寸图／IRV10:标准配管规格
IRV10-
□□□
G
:带压力表
IRV10-
□□□
Z :带数字式压力开关
N
P
A
B
IRV10·20
系列
ø6
ø8
ø1/4"
ø5/16"
接头大小
VAC/SET
9.9
11.6
9.9
11.6
19.1
20.3
19.3
20.3
25.5
27.9
25.9
27.9
20
23
20.5
23
直通型
R
弯管型
S
弯管型
T
弯管型
U
（mm）
接头部尺寸
ø6
ø8
ø1/4"
ø5/16"
接头大小
VAC/SET
9.9
11.6
9.9
11.6
19.1
20.3
19.3
20.3
25.5
27.9
25.9
27.9
20
23
20.5
23
直通型
R
弯管型
S
弯管型
T
弯管型
U
（mm）
接头部尺寸
VAC侧
VAC侧
大气
大气
55
30
2.3
ø37.5
≒43.5
10.5
35
10.5×4.5
R 35 R
34
ø30
T
S
U
16.5
5
R
ø28
55
30
2.3
≒53.7
3510.5
ø37.5
10.5×4.5
R35R
34
□30
T
S
U
16.5
ø28
5
R
VAC
SET
弯管接头
面板孔加工尺寸
面板厚MAX.3
VAC
SET
弯管接头
面板孔加工尺寸
面板厚MAX.3
≒83.6
21 22.8
4.5
压力表
15.1
33.1 19.1
34
快换管接头
15.4×5.4
50
42
Rc1/8　　　　　
压力表连接口
≒83.6
21
4.5
压力开关
15.1
33.1 19.1
22.8
34
42
50
15.4×5.4
快换管接头
Rc1/8　　　　　　　　
压力表连接口
