- 21 - 11. X-Y COMPONENTS (1) Ｘ−Ｙ関 係 （ １ ） 1 1 2 2 3 4 5 6 7 8 9 10 12 17 18 19 19 20 20 21 23 24 24 25 25 27 27 28 29 24 22 25 27 27 25 16 11 13 A A 14 15 34 26 34 26 34 26 31 32 33 34 26 33 32 30 35
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77325 DUST_COVER_FL
ダストカバー ＦＬ
1
2 PF-0552150-A0 AIR COMBINATION
エアコンビネーション
1
3 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
4 PF-9010020-00 FILTER ELEMENT A
フィルタエレメント Ａ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
2
6 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
7 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
8 BT-1200801-EF TUBE
チューブ
0.4
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
10 HX-0029400-00 FIXED BASE
固定ベース
1
11 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
12 400-82018 FACE BR
フェイス ＢＲ
1
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
14 400-00550 FV BRACKET
ＦＶ ブラケット
1
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
16 PV-0152060-00 HAND VALVE
ハンドバルブ
1
17 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
18 PJ-0252000-03 PLUG
プラグ
1
19 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
10
20 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
5
21 EA-9500B01-00 CABLE BAND
束線バンド
6
22 PJ-3080600-03 Y UNION
ユニオンワイ
6
23 400-45499 AIR PRESSURE METER ASM
エアプレッサーメータ組
1
24 PJ-3041253-01 ELBOW UNION
エルボユニオン
1
25 400-77326 ELBOW UNION
エルボユニオン
1
- 21 -

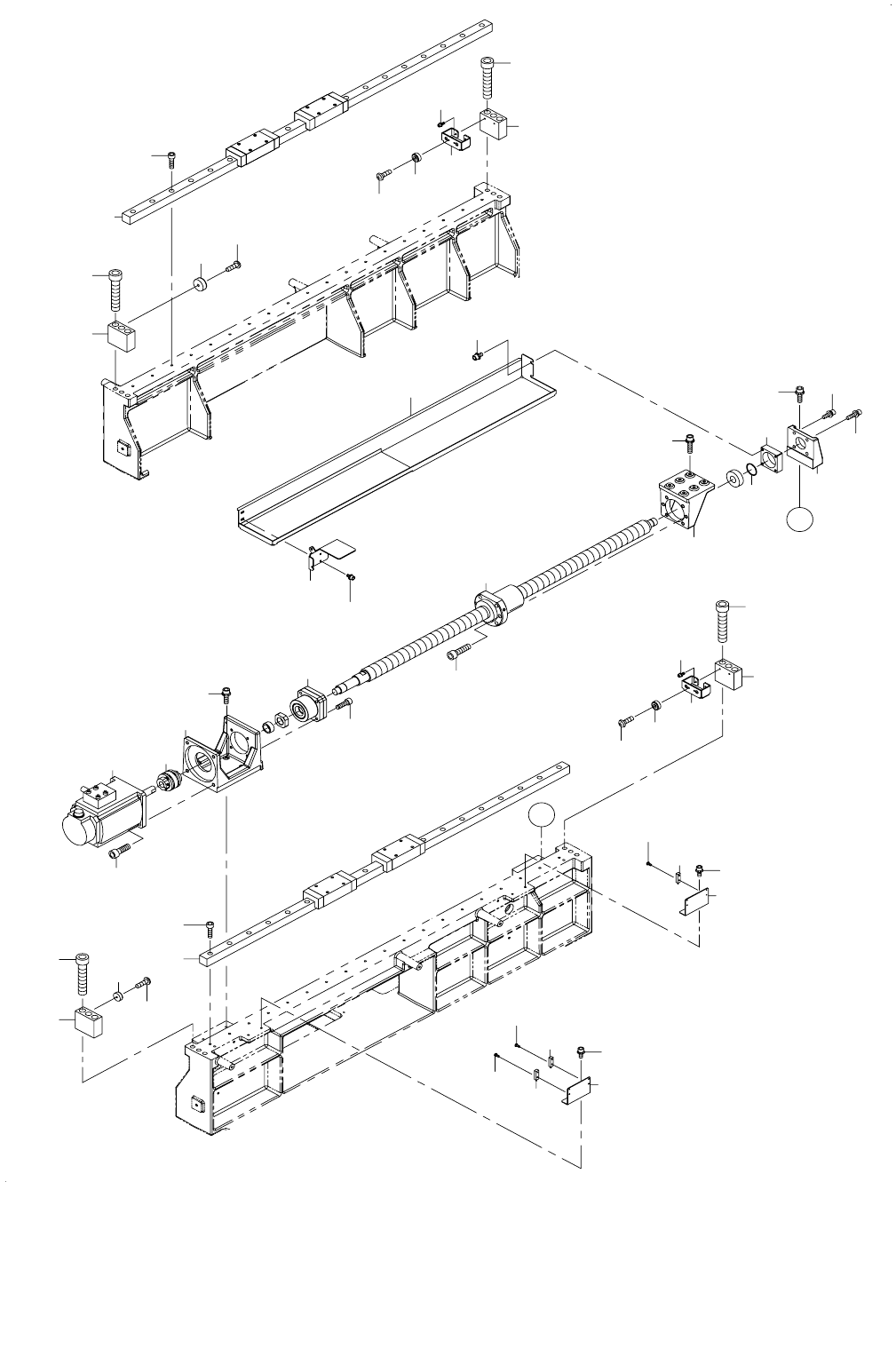

11.X-Y COMPONENTS (1)
Ｘ−Ｙ関係（１）
1
1
2
2
3
4
5
6
7
8
9
10
12
17
18
19
19
20
20
21
23
24
24
25
25
27
27
28
29
24
22
25
27
27
25
16
11
13
A
A
14
15
34
26
34
26
34
26
31
32
33
34
26
33
32
30
35
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77220 Y LINER GUIDE
Ｙ リニアガイド
2
2 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
38
3 401-07746 Y_MOTOR_FRAME
Ｙ モーターフレーム
1
4 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
5 400-44537 SERVO MOTOR 1500W
Ｙ 軸サーボーモータ１５００ Ｗ
1
6 SM-6082502-TN BOLT
六角穴ボルト
4
7 400-77223 Y MOTOR COUPLING
Ｙ モータカップリング
1
8 400-77224 Y BALL SCREW
Ｙ ボールスクリュウ
1
9 400-77225 Y BALL SCREW SUPPORT
Ｙ ボールスクリュウサポート
1
10 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
11 400-77226 Y BALL SCREW FRAME
Ｙ ボールスクリュウフレーム
1
12 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
13 400-77228 Y ADJUST PLATE
Ｙ アジャストプレート
1
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
15 SL-6051692-TN BOLT
座金付き六角穴ボルト
2
16 400-77229 Y CONNECTER
Ｙ コネクタ
1
17 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
4
18 SL-6062592-TN SCREW
座金付き六角穴ボルト
6
19 400-77233 Y SENSOR BR
Ｙ センサ ＢＲ
2
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
21 400-76798 Y POS SENSOR ASM
Ｙ ＰＯＳ センサ組
1
22 400-76801 Y NEG LMT SENSOR ASM
Ｙ ＭＥＧ リミットセンサ組
1
23 400-76802 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
1
24 SM-4850601-SC SCREW
なべねじ Ｍ ２．５ Ｘ ６
3
25 400-00708 Y STOPPER
Ｙ ストッパ
4
26 400-49671 COVER CUSHION
カバークッション
8
27 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
28 401-37640 Y_BS_COVER
Ｙ ＿ ＢＳ ＿カバー
1
29 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
31 400-81428 O_RING
Ｏ リング
1
32 400-86834 Y_STOPPER_BR
Ｙ ストッパ ＢＲ
2
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
34 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
35 401-07749 Y_BS_COVER_F
Ｙ＿ＢＳカバーＦ
1
