- 26 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-77376 FEEDER BANK ASM F フィーダバンク組 Ｆ 1 2 400-77377 FEEDER BANK ASM フィーダバンク組 (1) 3 400-77283 FEEDER BANK BASE フィーダバンクベース (1) 4 E2602-727-000 PLATE STAND L プレートス…

100%1 / 82
- 25 -

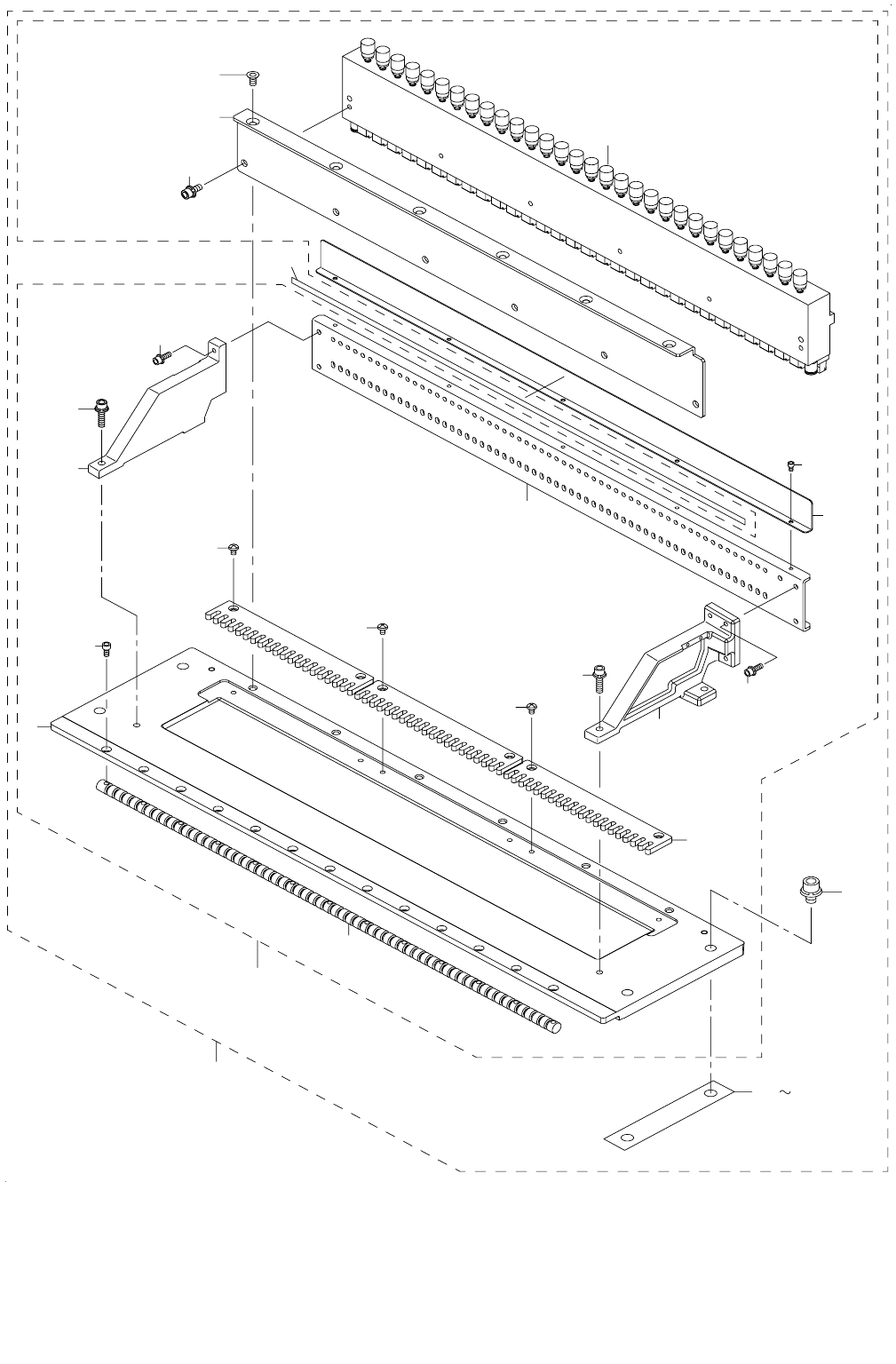

13.FEEDER BANK COMPONENTS
フィーダバンク関係
3
4
6
6
5
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
23
24
2
1
7
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77376 FEEDER BANK ASM F
フィーダバンク組 Ｆ
1
2 400-77377 FEEDER BANK ASM
フィーダバンク組
(1)
3 400-77283 FEEDER BANK BASE
フィーダバンクベース
(1)
4 E2602-727-000 PLATE STAND L
プレートスタンド Ｌ
(1)
5 E2603-727-000 PLATE STAND R
プレートスタンド Ｒ
(1)
6 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
7 400-77285 FIXING PLATE
フィクシングプレート
(1)
8 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
9 400-77286 LOCK SHAFT
ロックシャフト
(1)
10 SM-6040802-TN SCREW
六角穴 Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
11 400-77287 DRIVE CYLINDER BR
ドライブシリンダ ＢＲ
(1)
12 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
(6)
13 400-63859 DRIVE_CYLINDER
ドライブシリンダー
(1)
14 SL-6051292-TN BOLT
座金付き六角穴ボルト
(6)
15 E2513-729-000-A FIXING PLATE B
フィクシングプレート Ｂ
(3)
16 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(6)
17 400-77397 NUMBER PLATE\N
ナンバープレート
(1)
18 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(5)
19 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
20 400-77278 FEEDER BANK SHIM 0.2
フィーダバンクシム ０．２
(2)
21 400-77279 FEEDER BANK SHIM 0.1
フィーダバンクシム ０．１
(2)
22 400-77280 FEEDER BANK SHIM 0.05
フィーダバンクシム ０．０５
(2)
23 400-77281 FEEDER BANK SHIM 0.02
フィーダバンクシム ０．０２
(2)
24 400-77282 POSITION LABEL F
ポジションラベル Ｆ
(1)
- 27 -

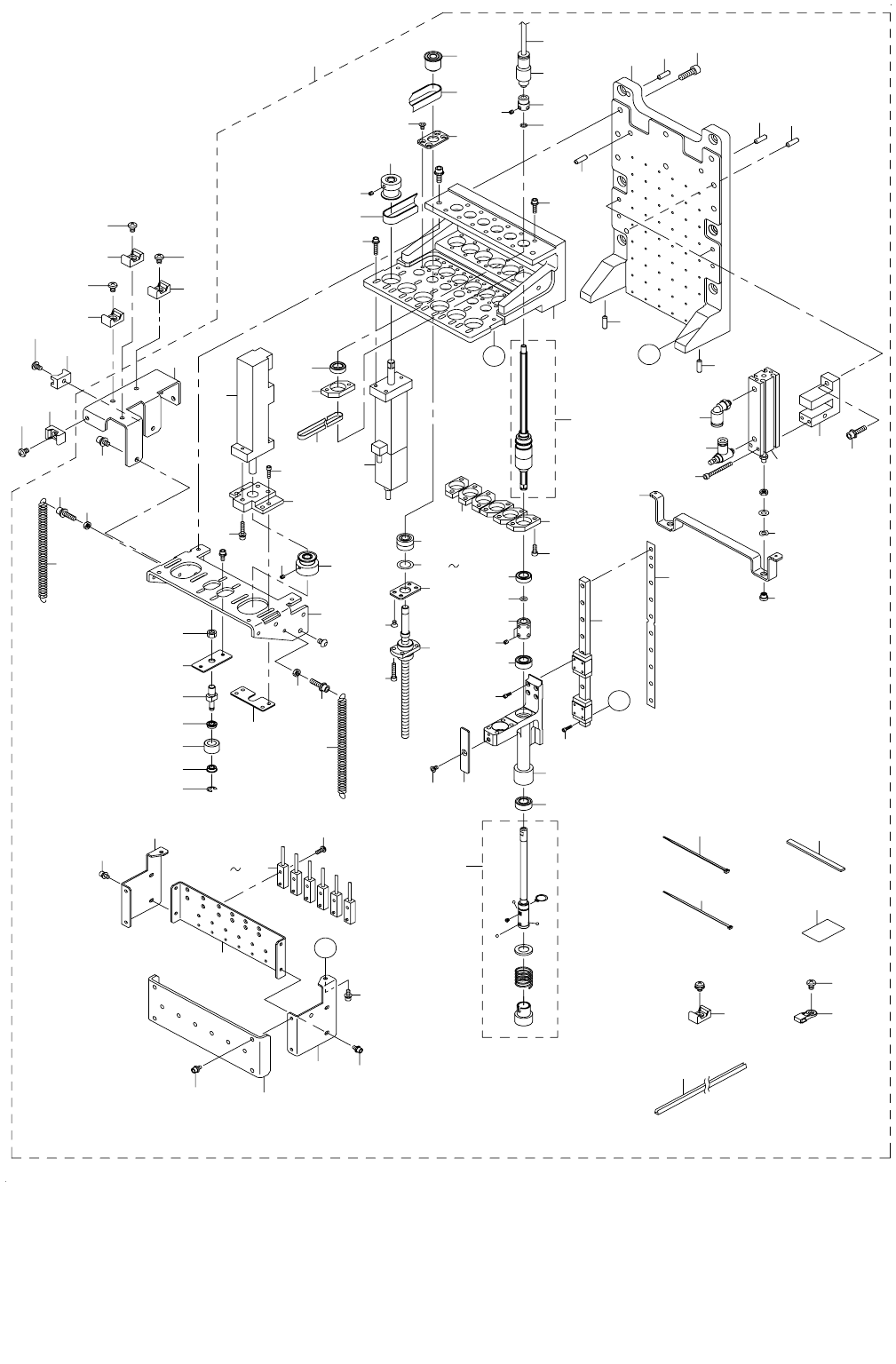

14.HEAD COMPONENTS (1)
ヘッド関係（１）
78 81
4
13
A
A
B
B
2
3
92
83
83
83
15
16
16
17
36
26
26
27
28
29
30
32
33
34
37
38
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
55
57
58
59
60
61
62
63
63
63
64
64
64
72
17
19
66
71
31
18
83
83
83
74
77
75
75
77
20
76
76
5
14
14
21
25
65
35
73
84
90
91
7
9
8
43
56
93
12
11
23
24
24
1
85
88
87
86
64
10
22
6
54
89
82
92
93
92
93
93
92
92
93
