5.2 传送带的点检与导轨等的清洁
传送带传送面被磨损可引起滑带，导致无法稳定地传送基板。因此，建议定期对传送带的磨损状态进行检查。此外，
由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导槽内或带轮表
面积存则可能引起传送带传送不动等故障发生。
YSM20R、YSM20WR 的传送规格有下列 3 种，各规格的张紧器 ( 带轮托架、带轮 ) 的位置与传送带张力的规格不同。
•
YSM20R双段输送台规格
•
YSM20R单轨规格
•
YSM20WR双轨规格
1
将传送宽度调到便于点检、清洁的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的正面安全机盖。
3. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
4. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。

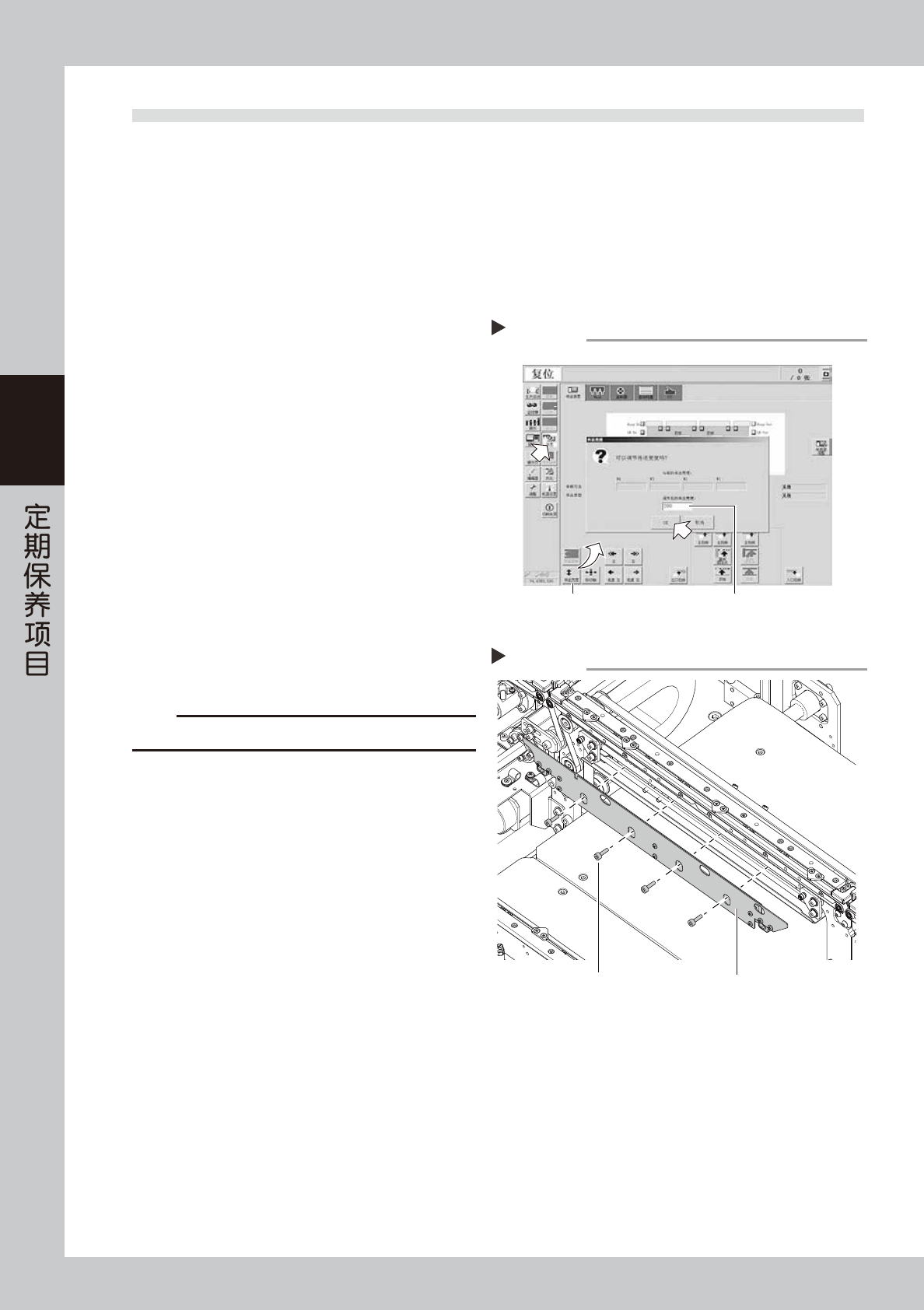

调节传送宽度
[传送宽度] 按钮 输入“200”左右
Step 1
＜以双段输送台机型画面为例＞
56308-KMK-00
拆卸基板固定夹
Step 3
基板固定夹固定螺栓
55364-KMK-00
3-41
3
4
放松传送带。
1. 在放松传送带之前，先在带轮托架 (YSM20R 单轨机型、YSM20WR 双轨机型时在带轮固定螺栓 ) 位置
用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松
传送带。YSM20R 单轨机型、YSM20WR 双轨机型时，用内六角扳手 (4 与 5) 拧松带轮的固定螺栓之后，
移动带轮。
W1轴
W3轴
W4轴
W2轴

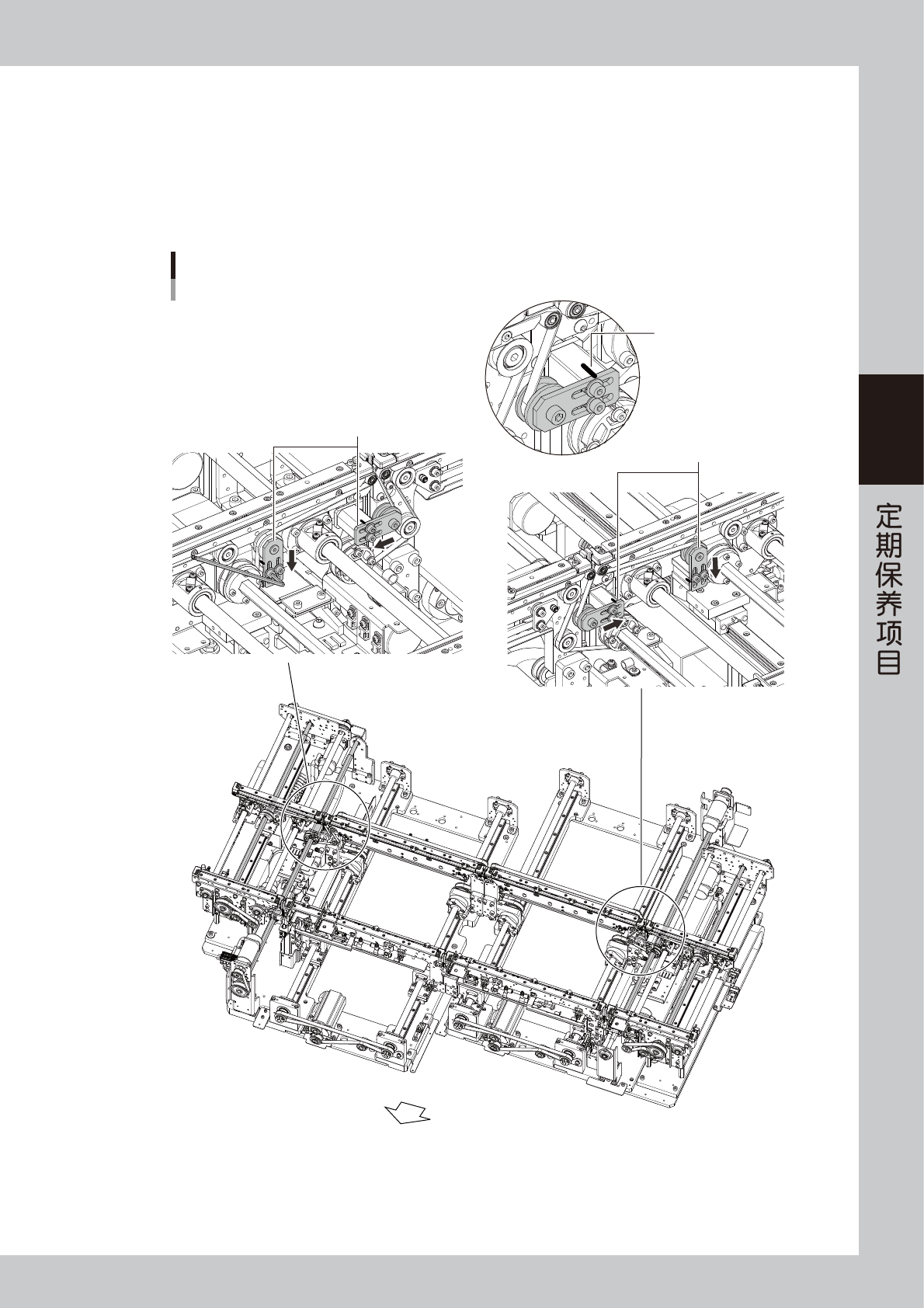

放松传送带
YSM20R 双段输送台机型
用油性记号笔
在带轮托架位置
作记号
■ W3、W4轴
■ W1、W2轴
贴片机正面
放松此带轮托架
放松此带轮托架
带轮托架
55365-KMK-00
3-42
3
放松传送带
YSM20R 单轨机型
拧松此处的带轮
贴片机正面
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
55366-KMK-00
