雅马哈 yamaha 维护保养手册.pdf - 第148页
5-9 5 2.4 顶板 (PU) 轴 2.4.1 YSM20R 双段输送台机型 PU轴的加油位置 YSM20R 双段输送台机型 润滑油枪 ： 用手涂抹 ： PU轴 滚珠丝杆部 (输送台 1) PU轴 滚珠丝杆部 (输送台 2) 加油部位 润滑油种类 加油位置 频率 加油方法 输送台 1 滚珠丝杆 NSL 2 1 次 / 3 个月 用手涂抹 输送台 2 滚珠丝杆 NSL 2 55505-KMK-00
5-8
5
2.3.3 YSM20WR 双轨机型
W轴的加油位置
YSM20WR 双轨机型
润滑油枪 ：
手用涂抹 ：
W轴滚珠丝杆部 (轨道 1)
W轴滚珠丝杆部 (轨道 2)
W轴滚珠丝杆部 (轨道 1)
W轴滚珠丝杆部 (轨道 2)
六角轴 (轨道 1)
W轴导轨部 (轨道 1)
W轴导轨部 (导轨 1)
W轴导轨部 (轨道 2)
W轴导轨部
(轨道 2)
六角轴
(轨道 2)
加油部位 润滑油种类 加油位置 频率 加油方法
轨道 1
滚珠丝杆
NSL 2 1
次
/
年 用手涂抹
导轨
NSL 2 1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
轨道 2
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
2
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
55510-KMK-00
5-9
5

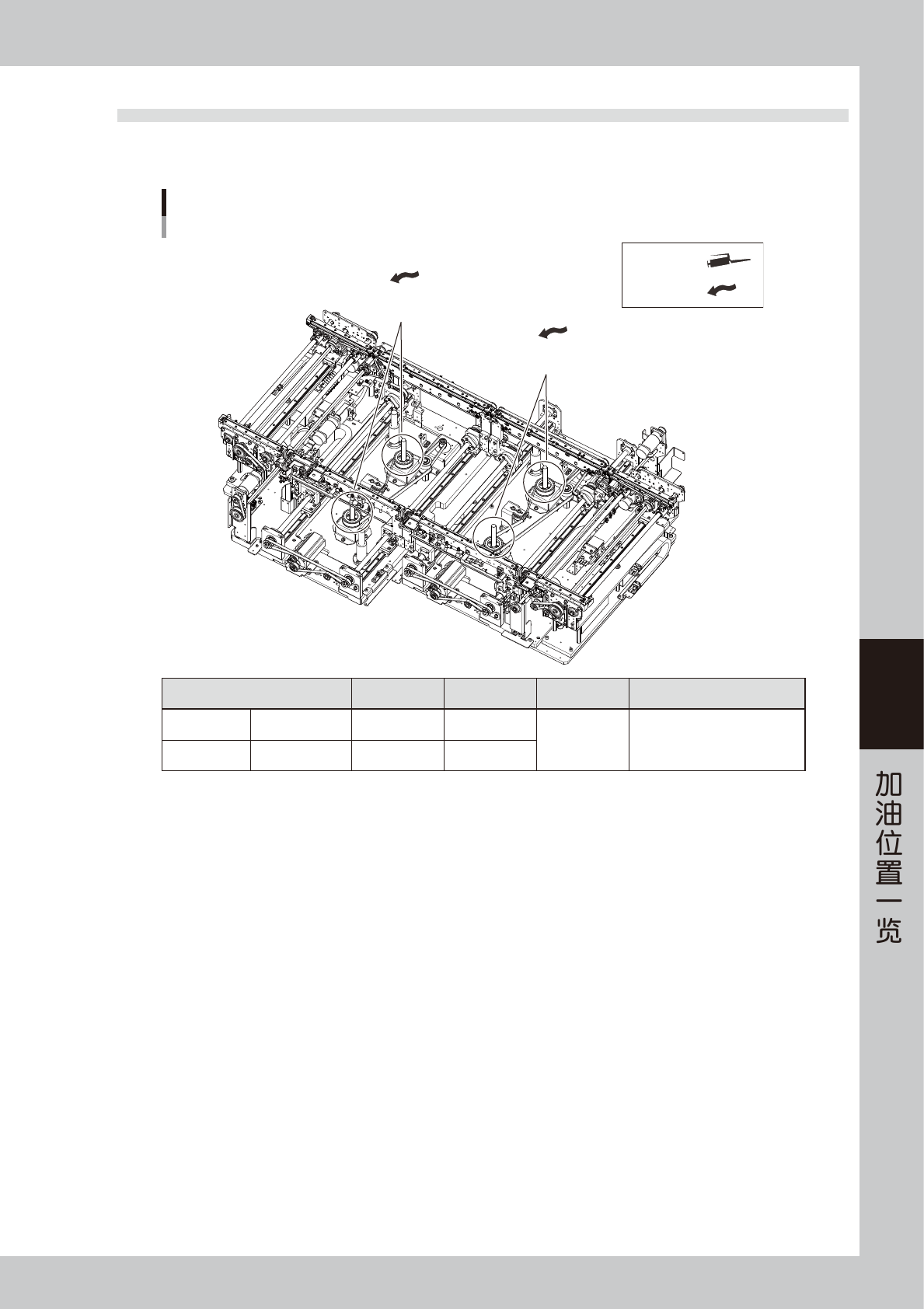

2.4 顶板 (PU) 轴
2.4.1 YSM20R 双段输送台机型
PU轴的加油位置
YSM20R 双段输送台机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
(输送台 1)
PU轴 滚珠丝杆部
(输送台 2)
加油部位 润滑油种类 加油位置 频率 加油方法
输送台 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
输送台 2 滚珠丝杆 NSL 2
55505-KMK-00
5-10
5
2.4.2 YSM20R 单轨机型
PU轴的加油位置
YSM20R 单轨机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
加油部位 润滑油种类 加油位置 频率 加油方法
PU 轴 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
55506-KMK-00
