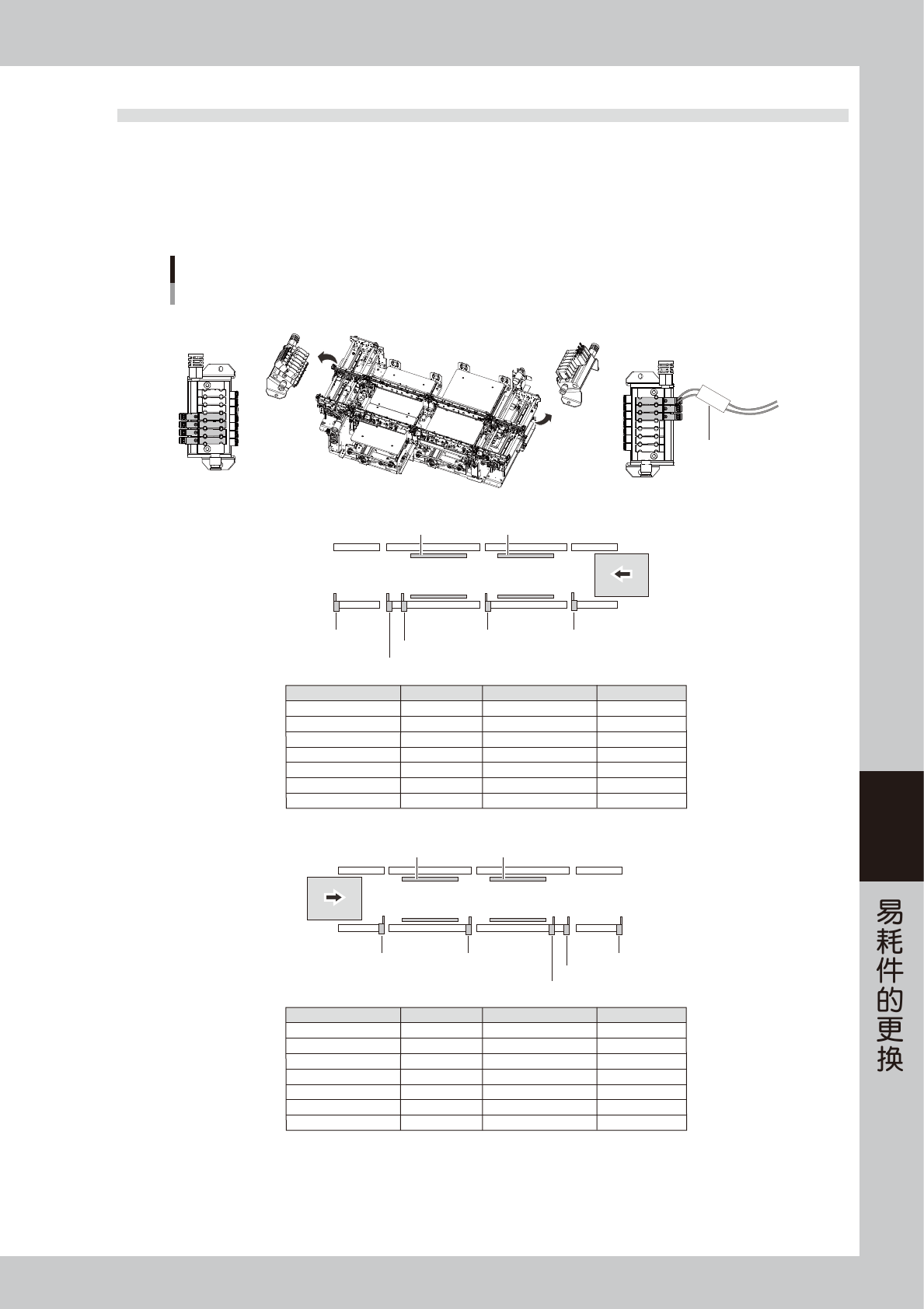

4.2 传送部电磁阀的更换
驱动传送部挡板与基板固定夹的电磁阀的安装位置与个数，根据贴片机的规格与基板传送方向的不同而有所不同。
请参照下图并对照电磁阀的插头线束上的标识管，确认需要更换的电磁阀。
■ YSM20R 双段输送台机型时
双段输送台机型时，电磁阀组件安装在传送轨左右 ( 入口传送轨、出口传送轨 )。
CV ST1
传送部电磁阀的安装位置
YSM20R 双段输送台机型
副挡板
主挡板 2-1
主挡板1出口挡板
基板固定夹 1
基板固定夹 2
主挡板 2-2
副挡板
主挡板 2-1
主挡板 1
出口挡板
基板固定夹 1基板固定夹 2
主挡板 2-2
■ 右→左传送基板时
标识管
CV ST1
CV ST3
CV ST6
CV ST7
CV ST8
CLAMP1
CLAMP2
内容
副挡板
主挡板 1
主挡板 2-1
主挡板 2-2
出口挡板
输送台 1 基板固定夹
输送台 2 基板固定夹
备注
■ 左→右传送基板时
标识管
CV ST1
CV ST2
CV ST3
CV ST6
CV ST8
CLAMP1
CLAMP2
内容
出口挡板
主挡板 2-2
主挡板 2-1
主挡板 1
副挡板
输送台 1 基板固定夹
输送台 2 基板固定夹
备注
标识管
电磁阀组件
电磁阀组件
输送台 1输送台 2
输送台 1输送台 2
电磁阀位置
右侧
右侧
左侧
左侧
左侧
右侧
左侧
电磁阀位置
右侧
右侧
右侧
左侧
左侧
右侧
左侧
55632-KMK-10
6-22
6
■ YSM20R 单轨机型时
单轨机型时，电磁阀组件安装在传送部的右侧。
CV ST1
传送部电磁阀的安装位置
YSM20R 单轨机型
■ 右→左传送基板时
副挡板 1
副挡板 2
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标识管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
内容
副挡板 1
副挡板 2
主挡板
出口挡板
基板固定夹 (小)
基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
■ 左→右传送基板时
副挡板 2
副挡板 1
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标识管
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
内容
出口挡板
主挡板
副挡板 2
副挡板 1
基板固定夹 (大)
基板固定夹 (小)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
* 电磁阀个数由贴片机的规格决定。
标识管
电磁阀组件
55633-KMK-10
6-23
6
■ YSM20WR 双轨机型时
双轨机型时，电磁阀组件安装在传送部的左右 ( 入口、出口 ) 两侧。
CV ST2
标识管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST7
CV ST8
CV ST10
CLAMP2
CLAMP4
电磁阀组件
电磁阀组件
电磁阀位置
右侧
右侧
右侧
右侧
右侧
右侧
左侧
左侧
左侧
左侧
左侧
左侧
传送部电磁阀的安装位置
YSM20WR 双轨机型 1
■ 右→左传送基板时
副挡板 1-2
副挡板 1-1
副挡板 2-2
副挡板 2-1
基板固定夹 1基板固定夹 3
基板固定夹 2基板固定夹 4
主挡板 2
主挡板 1
出口挡板 1
出口挡板 2
* 电磁阀个数由贴片机的规格决定。
标识管
内容
副挡板 1-1
副挡板 1-2
主挡板 1
出口挡板 1
轨道1 基板固定夹 (小)
轨道1 基板固定夹 (大)
副挡板 2-1
副挡板 2-2
主挡板 2
出口挡板 2
轨道2 基板固定夹 (小)
轨道2 基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
轨道 2
轨道 1
55640-KMK-00
