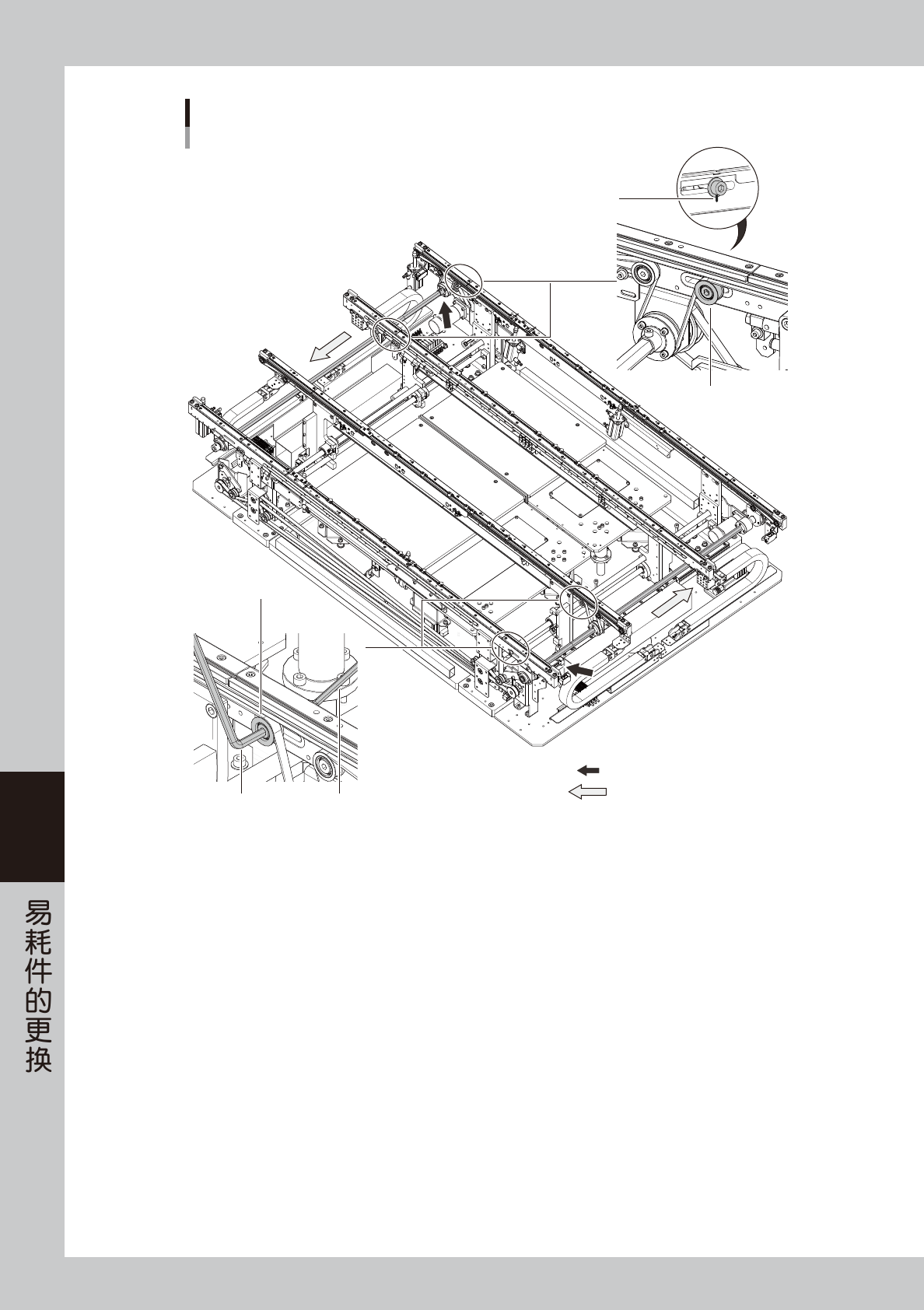

雅马哈 yamaha 维护保养手册.pdf - 第164页
6-1 1 6 ：分离轴与带轮的位置 ：分离时拔离轴的方向 放松传送带 YSM20R 单轨机型 拧松此处的带轮 贴片机正面 用油性记号笔 在带轮位置作记号 内六角扳手 (5) 内六角扳手 (4) 55619-KMK-00
6-10
6
4
放松传送带。
1. 在放松传送带之前，先在带轮托架 (YSM20R 单轨机型、YSM20WR 双轨机型时在带轮固定螺栓 ) 位置
用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松
传送带。YSM20R 单轨机型、YSM20WR 双轨机型时，用内六角扳手 (4 与 5) 拧松带轮的固定螺栓之后，
移动带轮。
W1轴
W3轴
W4轴
W2轴
放松传送带
YSM20R 双段输送台机型
用油性记号笔
在带轮托架位置
作记号
■ W3、W4轴
■ W1、W2轴
贴片机正面
放松此带轮托架
放松此带轮托架
带轮托架
：分离轴与带轮的位置
：分离时拔离轴的方向
55618-KMK-00
6-11
6
：分离轴与带轮的位置
：分离时拔离轴的方向
放松传送带
YSM20R 单轨机型
拧松此处的带轮
贴片机正面
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
55619-KMK-00
6-12
6
：分离轴与带轮的位置
：分离时拔离轴的方向
拧松此处的带轮
用油性记号笔
在带轮位置作记号
拧松此处的带轮
内六角扳手 (4)内六角扳手 (5)
放松传送带
YSM20WR 双轨机型
55638-KMK-00
