CM602-L 参考手册 Page 1-1 1. 1. 概要 在此对以下项目进行说明。 各部的名称和功能 关于各部的名称和功能，使用插图进行说明。 生产工序 按照步骤对实装工序进行说明。 规格 记载本机和相应的基板规格。 ∗ 本机可使用高速吸头 (12 吸嘴 ) 、通用吸头 (8 吸嘴 ) 及多功能吸头 (3 吸嘴 ) 之类型。 EJM8A- C-RMC01-A0 0-00
CM602-L
参考手册
Page 1-1
1.
1.
概要
在此对以下项目进行说明。
各部的名称和功能
关于各部的名称和功能，使用插图进行说明。
生产工序
按照步骤对实装工序进行说明。
规格
记载本机和相应的基板规格。
∗
本机可使用高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
及多功能吸头
(3
吸嘴
)
之类型。
EJM8A-C-RMC01-A00-00
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-2
1.
1.1
各部的名称和功能
1.1.1

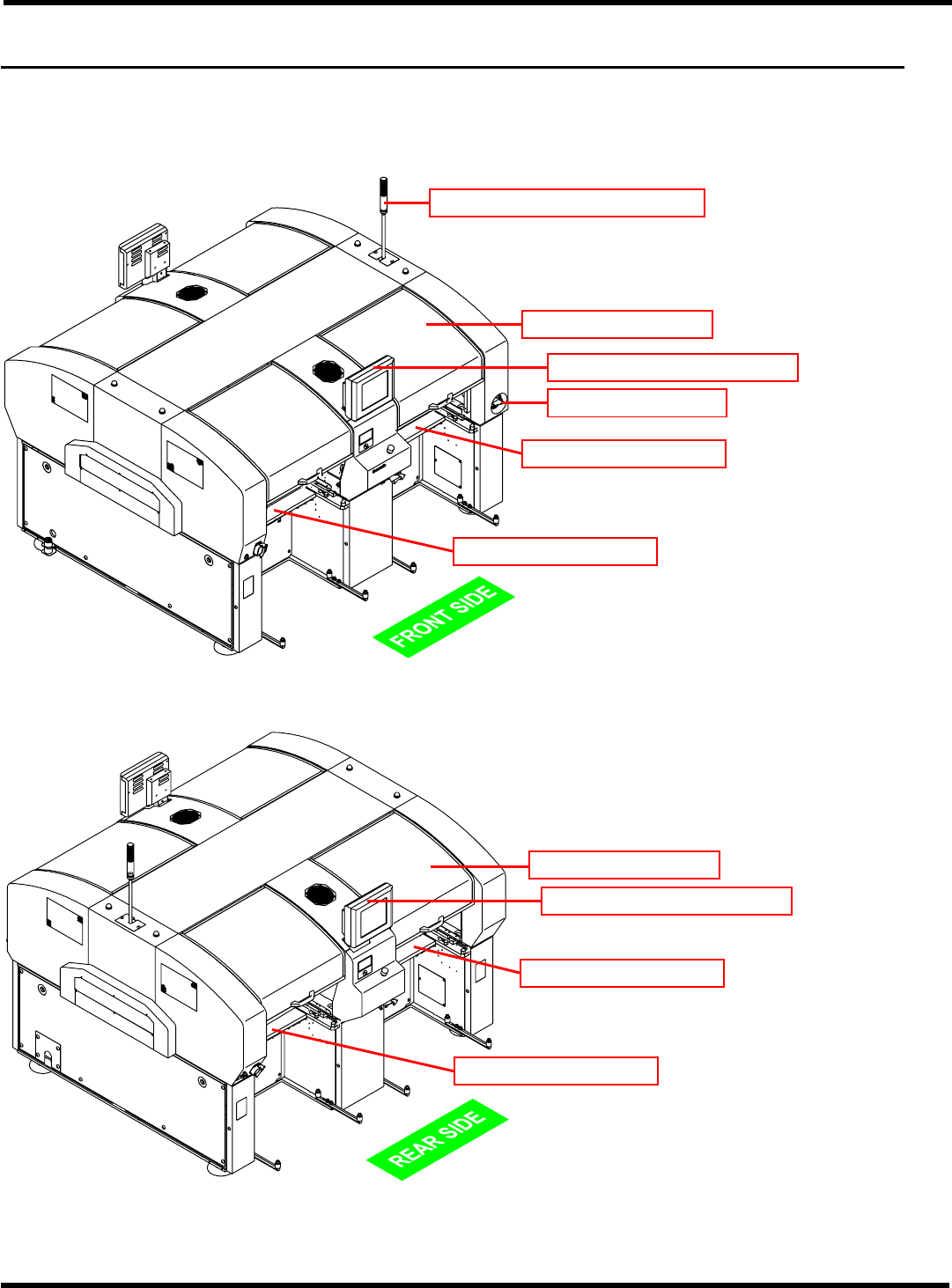

外观图
1.
正视图
2.
后视图
EJM8A-C-RMC01-A01-00
EJM4A-AB01
后盖
供料器工作台
2
供料器工作台
4
后面彩色接触面板
EJM4A-AA01
状况显示灯
(3
段信号塔
)
前盖
电源开关
供料器工作台
3
供料器工作台
1
前面彩色接触面板
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-3
1.1.2

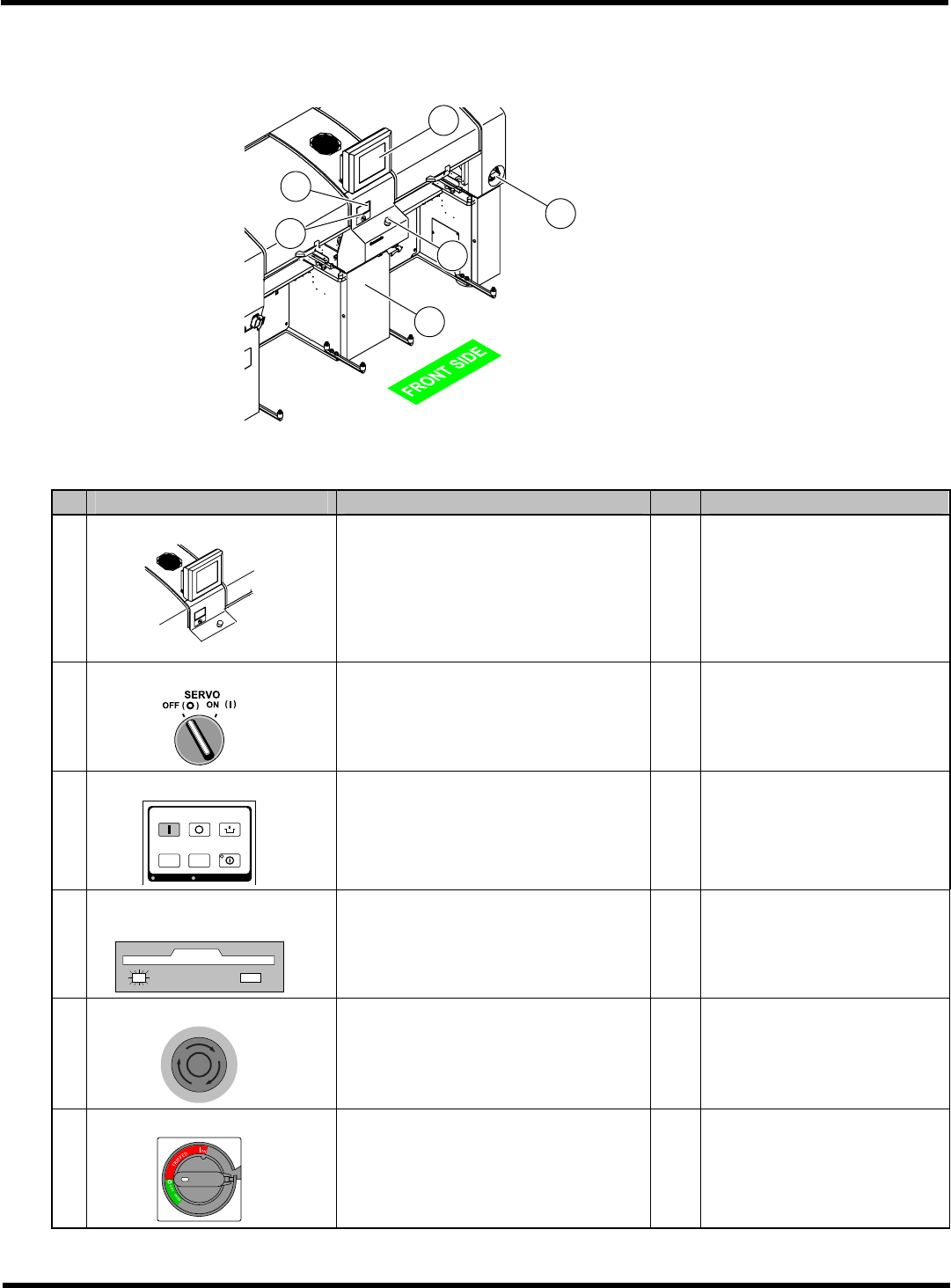

操作装置
1.
正视图
∗
紧急停止按钮、彩色接触面板、操作面板、伺服开关都在后面也存在同一数量。
No.
装置名称
功能
数量
参照
彩色接触面板
EJM4A-412E
进行本机的操作。
2
操作手册
伺服开关
把伺服系的动力置于
ON/OFF
。
2
操作手册
操作面板
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
进行本机的启动、停止等操作。
2
操作手册
软驱
(
盖内侧
)
进行程序数据的读取、写入。
1
·程序手册
·关于软盘的使用方法
紧急停止按钮
按此按钮，将紧急停止。
2
安全注意事项
电源开关
将本机的电源及空气源置于
ON/OFF
。
(
将电源开关置于
OFF (O)
，空气也将会
连动变为
OFF
。
)
1
安全注意事项
EJM8A-C-RMC01-A01-00
EJM4
A
-
A
A01
1
2
3
4
5
6
