6.4 报警信号
仪表处于检测状态时，将气体浓度与预设报警限值（气体浓度报警限值设置）比较，
一旦超过限值，立即激活蜂鸣器和红色 LED 灯，提醒用户危险情况。
另外，当电池电压降至低于预设最低电压、紫外灯未点亮、泵停止时，仪器也将发出
声光报警。
报警信号一览
报警提示
报警条件
报警信号
HIGH
气体浓度超过高限报警
每秒 3 次鸣叫/闪光
OVR
气体浓度超过量程
每秒 3 次鸣叫/闪光
LOW
气体浓度超过低限报警
每秒 2 次鸣叫/闪光
TWA
气体浓度 超过“TWA” 限值
每秒 1 次鸣叫/闪光
STEL
气体浓度超过 “STEL” 限值
每秒 1 次鸣叫/闪光
泵符号闪动
泵故障
每秒 3 次鸣叫/闪光
Lamp
PID 紫外灯未点亮
每秒 3 次鸣叫/闪光，显示“Lamp”
电池符号闪
动
电池电压不足
每秒 1 次鸣叫/闪光，电池符号每秒闪
动 1 次
CAL
标定失败，或需重新标定
每秒 1 次鸣叫/闪光
预设报警限值以及标定
在出厂前，仪器已经标准气体标定，并预设了报警限值。
VTK-181：
标定气体
标定
扩展标定
浓度单位
低限
高限
TWA
STEL
异丁烯
1
10
ppm
5
10
10
25
用户可以根据自己使用仪器测试目的以及应用场所，自行设置低限、高限以及 TWA 和 STEL
报警值。
测试报警
开机状态下，可随时测试仪器能否有效报警。按右键 ，测试声光报警。
6.5 内置采样泵
仪器内置了一个采样泵。它是一种膜片泵，通过不同速度的设定，流速可测试在
250–450 cc/min 范围内。在高速情况下，如果连接内径 1/8 英寸的特氟龙管，它可以每秒
3 英尺（0.9m）的速度抽取水平距离 200 英尺（61m），垂直距离 90 英尺（27.5m）的样气。
8
如果液体或其他物体被吸入气体入口的过滤器而使泵停滞，仪器将检测堵塞并自动停
泵，并激活报警装置，显示屏上出现闪动的泵符号。
用户应当在排除泵滞条件后，按右键 重新开启采样泵。
6.6 背景灯
LCD 屏幕配有背景灯以便在弱光下读数。背景灯会在弱光下自动开启，背景灯还有多
种设置方式，我们可以在高级用户下设置菜单中进行选择，或者通过连接 VEERTEK Suite
专用软件来进行设置。
6.7 数据采集
数据采集时，仪器显示数据记录符号，表示数据采集正在进行。仪器在每次数据采集
周期结束时（数据采集已开启）将气体浓度数据、用户 ID、现场 ID、序列号、上次的标定
日期、报警限值等信 息保存下来，即使仪器关闭，所有数据均被保存在仪器的内存中，
不会丢失。可将数据 下载到计算机。
当数据采集开启后，检测的数据被保存。这些数据以“组”或“事件”的形式被保存。
仪器每次开启，或设置参数更改，或数据采集的中断，均产生一个新测试时间并保存相关
信息。
记录数据采集事件时，仪器保存数据的缩略形式。数据传输到计算机时，通过 VEERTEK
Suite 软件的编排，可呈现样本数、日期、气体浓度及其他相关信息。
6.8 跌倒报警
人员跌倒报警功能可以根据用户需求设置为开启或关闭。
人员跌倒报警是
VTK-181
潜在的且对生命安全/健康非常关键的功能，人员跌倒报警的
前提是，某些情况发生使得仪器静止不动。当事故真的发生时，
VTK-181
不仅发出本地的报
警动作，还可以远程通过无线网络系统通知周围的救援人和的应急救援指挥中心。如果有
人倒下，救援行动瞬间就会展开。
注意: 远程通知要求无线连接到网络。
6.9 无线
当
VTK-181
配备无线模式时，它通过“无线”菜单下的子菜单进行设置。
6.10 外部水阱过滤器
滤膜是由 0.45 微米孔径的 PTFE (Teflon
â
)制成，可以避免灰尘或其它微粒进入传感器
造成损坏，从而延长传感器寿命。安装时，直接将过滤器插入仪器的进气口即可。
6.11 标定适配器（选配）
标定适配器就是一个在一端带有金属适配器的 6 英寸长的 Tygon 塑料管，标定时将金
属适配器端与仪器进气管相连，另一端与气瓶的气体调节阀相连即可。
9
6.12 减压阀（选配）
减压阀用于标定过程，可以调节从标准气气瓶倒仪器气体入口的气体流速。流量控制
器允许的最大流速为 0.5L/min（每分钟 500 cc）。另外，可使用基于需要的流量控制器或
Tedlar 气袋以获得准确的气流。
7.
操作模式
根据出厂设置和产品型号，仪器可在不同的操作模式下工作。
更换操作模式时需要输入密码，或者采用 VEERTEK Suite 软件。
默认情况下，仪器的操作模式设定为：
基本用户模式: 基本检测功能
编程模式：可对仪器进行参数设置
7.1 基本用户模式
仪器在开机后会在基本用户模式下运行。在此模式下，仪器会显示实时读数和其他一些信息。
按模式键 或向上键 ，可切换到下一个页面，全部显示完毕后返回主菜单。如未
在 60 秒内按键，也会返回主菜单。
7.2 编程模式

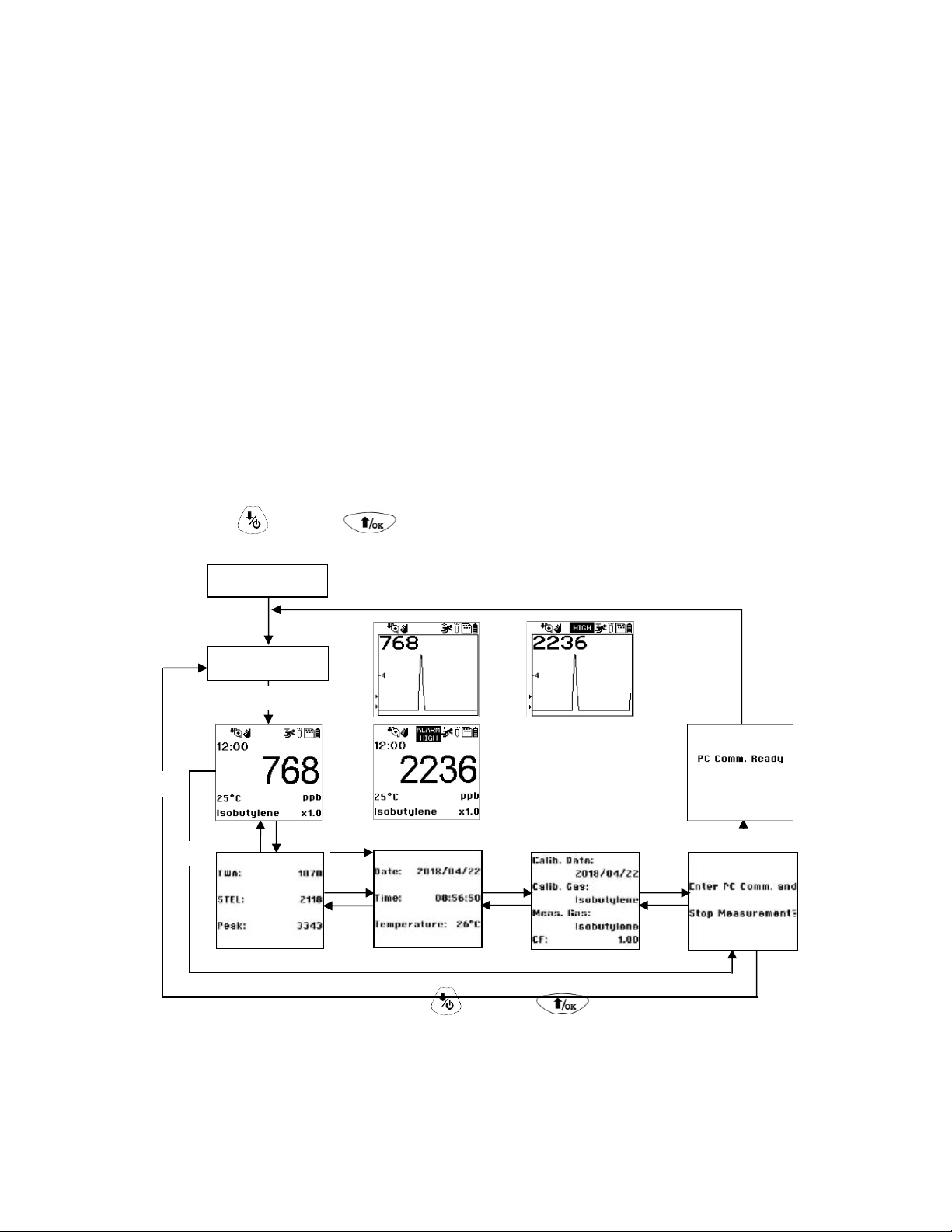

在基本用户模式下，同时按模式键 和向下键 可进入编程模式，此 模 式 用 于
对仪器参数进行设置。
Measurement
Is rolling graph?
No
M
Yes
Up
Right
Left
Up
M
M
M
M
Up
Up
Up
