尽量在每次使用前将仪器充满电。将 Micro-USB 充电接头连接到仪器底部的充电接口
上，液晶会显示充电状态。充电过程中，液晶显示一个从空到满的电池图标；充满电后，
液晶显示一个满格的电池。充电请务必使用 VEERTEK 充电电源线（PN：12.02.01.0001）
注意：
在将Micro-USB拆入到仪器之前，请确保Micro-USB的正反位置，以免损坏线缆
的Micro-USB接头。
请按以下步骤充电：
1. 把 AC/DC 适配器和线缆 USB 口连接。
2. 将 AC/DC 适配器连接到墙上的电源插座。
3. 将 Micro-USB 对准仪器接口，保证接口和 Micro-USB 在同一个平面上，将
Micro-USB 插入到仪器接口中。
仪器自动开始充电。仪器充电指示灯会变红。同时电池符号也会闪动。
电池充满后，电池符号停止闪动，显示满格。屏幕上出现“充电完成”的提示。
充电指示灯显示为绿色。
警告！
为减少点燃危险气体的危险，一定要在已知没有危险气体的环境中对电池充电，更换电池
也是如此。
电压不足警报
当电池电压降至预设警报值以下时，仪器将发出每分钟 1 声鸣叫的报警信号，显
示屏上右图所示的电池符号每秒闪动 1 次。10 分钟内关闭仪器，此时需要对仪器进
行充电。
时钟电池
仪器内部的印刷电路板上装有1枚时钟电池。它的使用寿命很长，一般可持续使用5年，
可防止在取下锂电池或碱性电池的情况下丢失内存中的仪器设定。
关闭仪器时的数据保护
当仪器关闭后，所有的当前数据，包括最后检测的数据均被消除，但数据采集的记录
被保存在仪器的内存中，即使取下电池也不会丢失。
4
4.
用户界面
仪表的操作界面含显示屏、LED 灯、报警器以及以下四个操作键：
左键：
右键：
向上键：
模式键：
仪表的各项功能，如检测读数、泵状态、人员安全指示、时间、电池等信息将显示在液晶
屏上。
图 1：VTK-181 正面
5.
显示屏
LED 报警灯
LCD 显示屏
右键（光标右
移及进入选项）
报警蜂鸣孔
水阱过滤器
进气口
左键（光标左
移及退出选项）
充电/通信接口
向上键（数字
递增及确认）
5

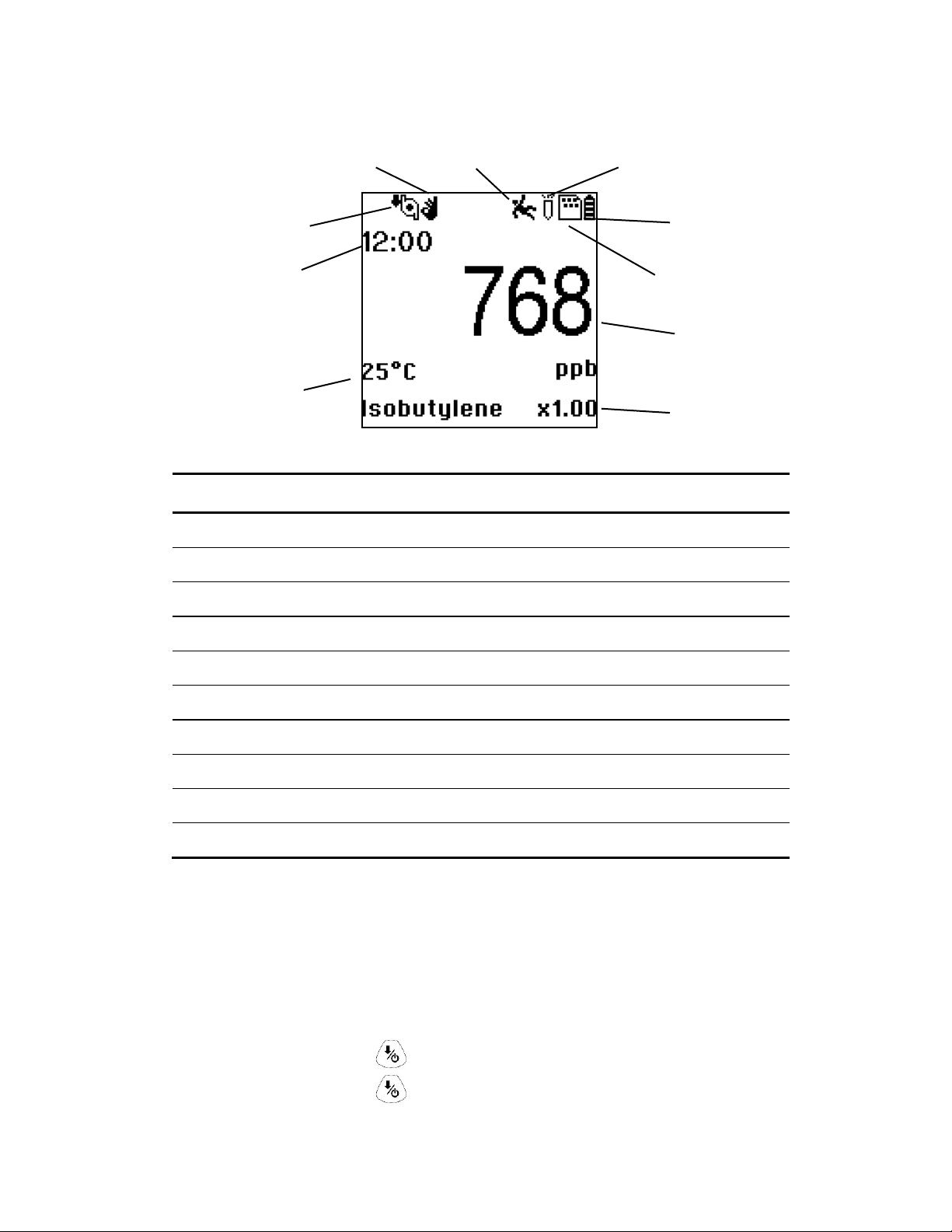

显示屏上显示以下信息:
项目
描述
气体信息
显示校正系数及标定气体种类
仪表读数
仪表测出的气体浓度
仪器工作状态
显示仪器标定/冲击测试的结果
采样泵
代表采样泵正在工作中
人员安全状态
显示人员有跌倒
UV 灯
显示 PID Sensor 内 UV 灯在正常工作中
数据存储
代表是否开启或关闭了数据存储
电池
电池符号中的斜杠（共 3 条）代表电池电量
时间
显示当前的时间
温度
显示目前运行的温度
6.
仪器操作
VTK-181
是一款可实时提供检测数据，一旦气体超限，立即自动激活报警装置。仪器在
出厂前已预先设定报警限值，并通过标准气标定了传感器，但在初次使用之前，应测试仪
器是否进行了有效的标定。仪器充满电并正确标定后，可立即投入使用。
6.1 打开仪器
1. 在关闭状态下，长按模式键 打开仪器。
2. 显示屏打开时，松开模式键 。
时间
泵状态
温度
电池
数据存储
读数
气体信息
仪器工作状态
人员安全状态
UV 灯的状态
