零点标定
这一过程决定仪器的零点。进行清洁空气标定时，通过标定适配器将仪器连接到“清
洁”空气气源，如气瓶或 Tedlar 气袋（选购附件）。清洁空气应为洁净、干燥、不含任何
有机杂质、氧含量为 20.9%。如 果 没 有 这 种 气 瓶 ，也 可 使 用 不 含 任 何 可 检 测 污 染 物 的 环 境 空
气和活性炭过滤器。
在子菜单中选择零点标定，按下右键 进人零点标定，显示“请通入零点气体”，按
下向上键 确认，进入零点标定，仪器进入 30 秒倒计时，如下示意图所示：
零点标定过程中，用户无需任何操作，仪器会自动完成标定。
注意：
标定过程中，随时可以按下左键 ，来退出零点标定，仪器显示“Zero aborted”，
然后仪器会进入下一个标准气体标定界面。
零点标定完成后，仪器显示以下信息：
此时回到标定菜单，标定类型选择为标准气体标定。
标准气体标定
该操作过程的目的是为了校正传感器标定曲线，可以选择 2 点或者 3 点标定法。此时
需要一瓶或者两瓶标准参考气体（标准气体），并配以 500 从 cc/min 流速的流量调节阀。
若气体流速为等于或略微超过仪器内泵的流速，则需要选配 500cc/min 流速的流量调节阀。
另外，也可以将标准气体装入 Tedlar 气袋或使用流量自调节阀。连接标定适配器端至仪器
进气口，连接另一端至 Tedlar 气袋或者流量自调节阀。
另一种方法，是利用流量调节阀将流速大于 500 cc/min 的气流通过 T 型管或带开口疏
散的管子。
在标准气体标定菜单下，进行标准气体标定：
Zero calibration
Done!
Calibration
Zero Calib
Span Calib
Set Cal. Gas
Set Span Value
Set Span 2 Value
14
• 按右键 进入标准气体标定。
• 按向上键 确认开始标准气体标定。
• 显示 30 秒倒计时
扩展标定过程中，仪器显示 30 秒倒计时，自动标定开始，用户不需进行任何操作。
注意：
如需中止标定，标定开始后，随时可按下左键 退出标定程序，此时出现 确 认 信 息 ：
“Span is aborted！”（放弃标准气体标定），界面切换到选择标准气体菜单。
完成标准气体标定后，出现类似下面的信息（数值仅为举例
参考）：
Span 1 完成后仪器随后进入 Span 2 (如果开启了 3 点标
定法)
为了增加仪器的精确度，可以选择 3 点标定法，那在完成第一种标准气体标定后，仪
器会进入第二种标准气体（Span2）标定程序，Span 2 标定可以通过在仪器配置设置菜单里
选择开启，也可以通过 VEERTEK Suite 软件来设置开启或者关闭。
3 点标定法会先对仪器进行零点标定和第一种标准气标定，第一次标准气体标定（Span
1）完成后，仪器会进行第二中种标准气标定（Span 2）
注意：
如需中止标定，标定开始后，随时可按下左键 退出标定程序，此时出现确认信 息 ：
“Span is aborted！”（放弃标准气体标定），界面切换到零
点标定菜单，继而可启动零点标定，或者退回初始的标定菜单。
完成第二种标准气标定后，出现类似下面的信息（数值仅
为举例参考）：
标定气体设置
进入标定气体菜单，可以选择对仪器进行校定的标准气体，其中气体库是指 VEERTEK
公司实验室测试得出的对 PID 传感器有不同响应灵敏度的数据库，包含了大多数的常见测
试气体。如果客户需要测试或者标定的气体不在气体库中，客户可以自行定义气体列表。
Span 1 is done!
Span 2 is done!
15

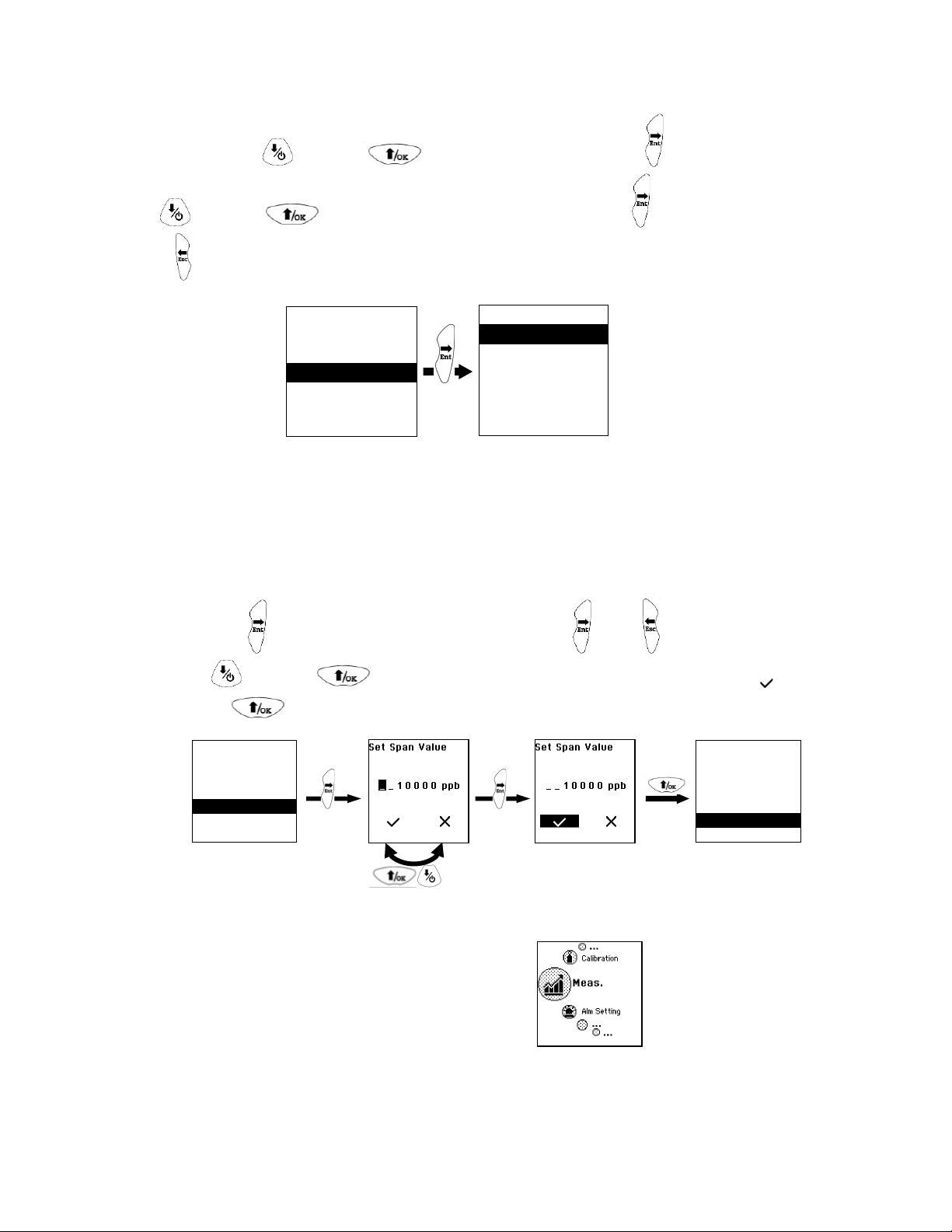

按下模式键 或向上键 将光标移动至气体库，按右键 进入，然后按下模式
键 或向下键 选择要使用的标定气体的名称，按下右键 确认选择，然后按下
左键 退出即可完成选择。
不在气体库中的气体可以自行定义，需要通过 VEERTEK Suite 软件来设置。
标定气体浓度的设置
进入此菜单可以根据使用的不同浓度的标准气体来设置标定气体的浓度，请注意气瓶
浓度的单位和仪器显示的单位是否一致，如果不一致，首先要统一单位（如何选择显示单
位在气体检测子菜单里介绍）。
按下右键 进入到设置标定气体浓度菜单，通 过 右键 和左键 来左右移动光标，通
过模式键 或向上键 确认标定气体浓度的数值，待确认后，移动光标到“ ”处 ，
按下向上键 即可完成标定气体浓度的设置
7.2.2.2
气体检测
气体检测子菜单包括测量气体和测量单位。
Calibration
Zero Calib
Span Calib
Set Cal. Gas
Set Span Value
Set Span 2 Value
Set Cal. Gas
Gas Library
Custom Gases
Calibration
Zero Calib
Span Calib
Set Cal. Gas
Set Span Value
Set Span 2 Value
Calibration
Zero Calib
Span Calib
Set Cal. Gas
Set Span Value
Set Span 2 Value
