5 显示屏 上 显示以下信 息 : 项目 描述 气体信 息 显示 校正 系 数及标定气体 种类 仪表读数 仪表测出的气体 浓度 仪器 工 作状态 显示仪器标定 / 冲 击测试的 结果 采样泵 代 表采样泵 正 在 工 作中 人 员 安全 状态 显示人 员 有跌倒 UV 灯 显示 P ID Se ns or 内 UV 灯在 正 常 工 作中 数据存 储 代 表 是否 开启或关闭了数据存 储 电池 电池 符 号中的 斜杠 （ 共 3 条 ）…
4
4.
用户界面
仪表的操作界面含显示屏、LED 灯、报警器以及以下四个操作键：
左键：
右键：
向上键：
模式键：
仪表的各项功能，如检测读数、泵状态、人员安全指示、时间、电池等信息将显示在液晶
屏上。
图 1：VTK-181 正面
5.
显示屏
LED 报警灯
LCD 显示屏
右键（光标右
移及进入选项）
报警蜂鸣孔
水阱过滤器
进气口
左键（光标左
移及退出选项）
模式键（数字
递减及开关机）
充电/通信接口
向上键（数字
递增及确认）
5
显示屏上显示以下信息:
项目
描述
气体信息
显示校正系数及标定气体种类
仪表读数
仪表测出的气体浓度
仪器工作状态
显示仪器标定/冲击测试的结果
采样泵
代表采样泵正在工作中
人员安全状态
显示人员有跌倒
UV 灯
显示 PID Sensor 内 UV 灯在正常工作中
数据存储
代表是否开启或关闭了数据存储
电池
电池符号中的斜杠（共 3 条）代表电池电量
时间
显示当前的时间
温度
显示目前运行的温度
6.
仪器操作
VTK-181
是一款可实时提供检测数据，一旦气体超限，立即自动激活报警装置。仪器在
出厂前已预先设定报警限值，并通过标准气标定了传感器，但在初次使用之前，应测试仪
器是否进行了有效的标定。仪器充满电并正确标定后，可立即投入使用。

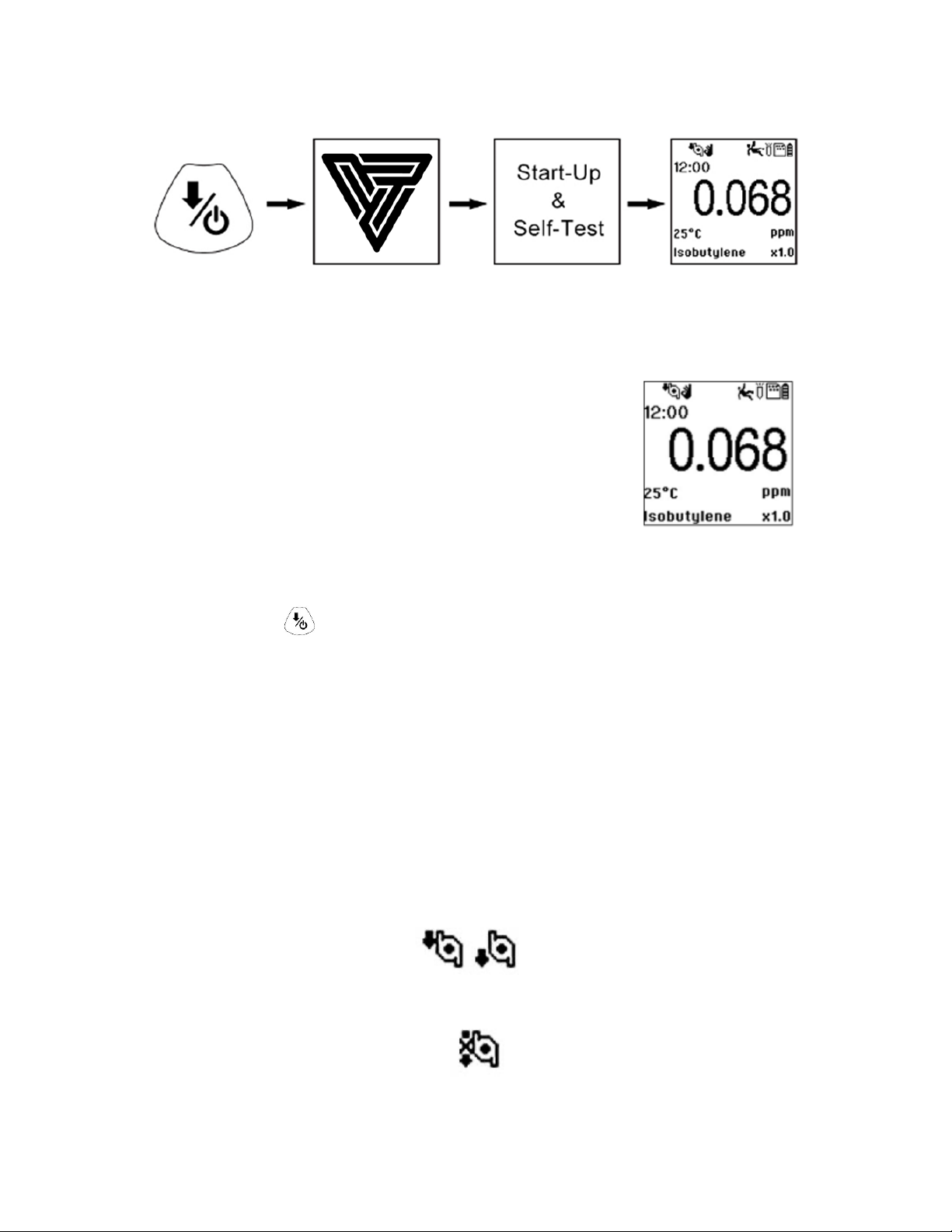

6.1 打开仪器
1. 在关闭状态下，长按模式键 打开仪器。
2. 显示屏打开时，松开模式键 。
时间
泵状态
温度
电池
数据存储
读数
气体信息
仪器工作状态
人员安全状态
UV 灯的状态
6
仪器开启后，在初始化模式，会显示 VEERTEK 公司的标识（如果不能正常显示，则仪
器有可能出现了故障，届时请与 VEERTEK 公司技术支持联系）、显示仪器型号、软件的版
本号、仪器序列号，然后进入系统自检。自检完成后，屏幕会出现标定日期、报警点设置
等信息。
系统自检包括：
泵工作状态
实时时钟
数据存储
运动传感器状态
PID 传感器状态
启动完成后，屏幕上将显示出检测读数和各种功能图标。
6.2 关闭仪器
1. 按住模式键 3 秒后出现 5 秒倒计时的关闭提示。
2. 读秒结束后，松开模式键。
3. “Unit off…”后，仪器马上关闭。
注意：
关闭等待中应一直按住模式键，直到倒计时读秒结束。如果中途松开模式键，关闭
操作取消，仪器恢复正常工作状态。
6.3 采样泵状态
重要信息!
采样泵打开时，应确保采样泵进气口和排气口未被异物堵塞，否则可能造成采样泵过
早磨损、读数出错或停转。正常工作状态下，屏幕上交替显示采样泵进气和排气的符号，
如下图所示：
采样泵发生故障或阻塞时，屏幕上出现闪烁符号，如下图所示：
在这种情况下，请参阅本指南的故障排除部分。
