《用户手册》 SIPLACE E 3 技术数据和组件 使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.3 尺寸和重量 111 3.3.5 重心 3.3.5.1 贴片机重心 3 图 3.3 - 7 SIPLACE E 贴片机重心 （单位：mm） X 坐标 0 mm Y 轴坐标 0 mm Z 轴坐标 721 mm 这些重心的坐标对应于 PC B 传送导轨高度为 900 mm 的贴片机 。
3 技术数据和组件 《用户手册》 SIPLACE E
3.3 尺寸和重量 使用软件版本 SC 708.0 或更新 2014 年 12 月版
110
3.3.4 转换料台的操纵距离
3
图 3.3 - 6 SIPLACE E 贴片机上转换料台的操纵距离
SIPLACE E 贴片机上转换料台的操纵半径 “R” 为：
3
3
1 号料位 /2 号料位
操纵半径 R 700 mm
距离 L1：从贴片机中心到转换料台外缘 1205 mm
距离 L2：从贴片机中心到墙壁 1905 mm
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.3 尺寸和重量
111
3.3.5 重心
3.3.5.1 贴片机重心
3

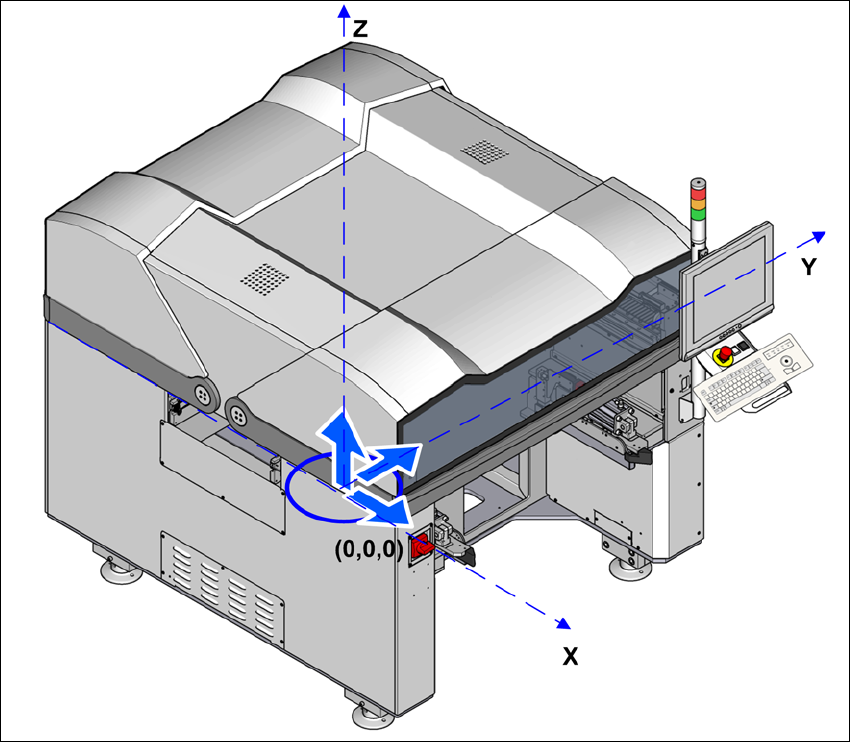

图 3.3 - 7 SIPLACE E 贴片机重心 （单位：mm）
X 坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 721 mm
这些重心的坐标对应于 PCB 传送导轨高度为 900 mm 的贴片机。
3 技术数据和组件 《用户手册》 SIPLACE E
3.4 模块总览 使用软件版本 SC 708.0 或更新 2014 年 12 月版
112
3.4 模块总览
3.4.1 SIPLACE E 双面贴片机构件概述
3
3
图 3.4 - 1 SIPLACE E 双面贴片机 - 构件概述
(1) 基本模块
(2) 抛料仓
(3) 静止元件摄像机 （可选）
(4) 2 号料位上带键盘 (2x) 的监控器 （可选）
(5) 带 COT 插入件、料带切割器和空料带导槽的料位 2
(6) 带贴片头的悬臂 （根据配置）
(7) PCB 传送导轨 （单传送导轨）
(8) 1 号料位上带键盘 (2x) 的监控器
(9) 1 号料位上的转换料台
(T) PCB 的传送方向
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
