《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.5 静止元件摄像机
287
6.5 静止元件摄像机
6.5.1 静止元件摄像机，25 型 GigE （FC 摄像机）
项目编号：03105205-xx，静止元件摄像机，25 型，GigE
6

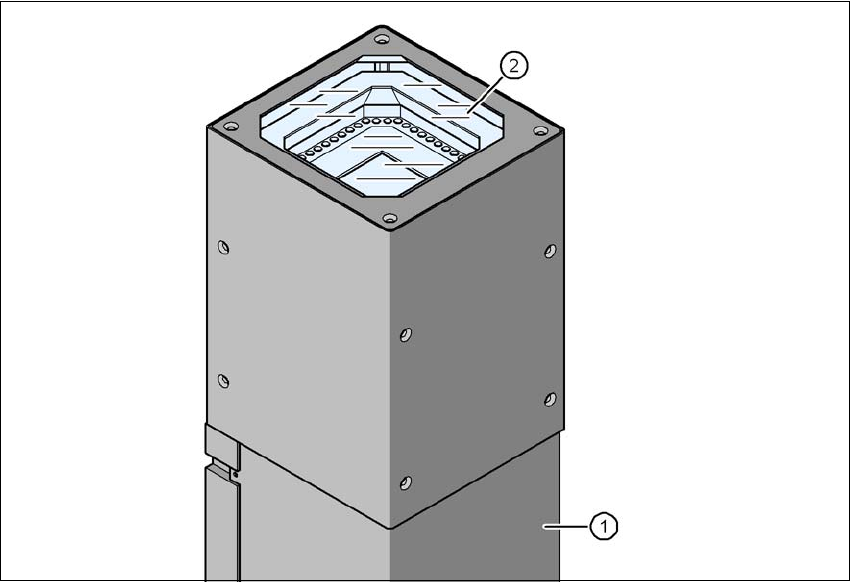

图 6.5 - 1 静止元件摄像机，25 型，GigE
(1) 带集成摄相机和摄相机放大器的摄相机外壳
(2) 玻璃板 - 照明等级和镜头等级如下
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.5 静止元件摄像机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
288
6.5.1.1 技术数据
6
元件尺寸 0.2 mm x 0.2 mm，最高 16 mm x 16 mm，用于测量单个元件
元件范围 0402 至 SO，PLCC，QFP，插座，插头，BGA，特殊元件，裸晶
粒，倒装片，保护壳
最小引脚间距 0.25 mm
最小引脚宽度 0.1 mm
最小球面管脚间距 0.14 mm
最小球面管脚直径 0.08 mm
视场 19.4 mm x 19.4 mm
照明类型 前方照明 （6 级，可按需要编程）
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.5 静止元件摄像机
289
6.5.2 静止元件摄相机，33 型，GigE
项目编号：03112784-xx，静止元件摄相机，33 型，GigE
6.5.2.1 结构
6
图 6.5 - 2 静止 P&P 元件摄像机的结构，33 型，GigE
6.5.2.2 技术数据
6
(1) 带集成摄相机和摄相机放大器的摄相机
外壳
(2) 玻璃板 - 照明等级和镜头等级如下
元件尺寸 1.0 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
