1 介绍 《用户手册》 SIPLACE E 1.3 贴片机说明 使用软件版本 SC 708.0 或更新 2014 年 12 月版 22 1.3 贴片机说明 1.3.1 SIPLACE 原理 贴片头从转换料台的供料器模块 （固定位置）或手动托盘支座的托盘或自动 托盘交换器 （J TF- MW） 的托盘中拾取元 件，然后贴装到等待的印制电路板上。 SIPLACE E 贴片机具有一个贴片区和 单传送导轨。 已在其他 SIPLACE 贴片机 型…
《用户手册》 SIPLACE E 1 介绍
使用软件版本 SC 708.0 或更新 2014 年 12 月版 1.2 SIPLACE E 双面贴片机
21
SIPLACE E 双面贴片机的特性
–高精度
– 高贴片性能 （高级工艺范围）
– 更大的元件贴装范围，可贴装 01005 元件及尺寸最大为 200 mm x 110 mm 的元件。
可采用以下贴片方法处理元件：
– 收集 & 贴片和
– 拾取贴片
SIPLACE E 贴片机设有一根悬臂。有关贴片头配置的总览， 请参阅 3.1.1
部分，第
99
页。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
SIPLACE E 贴片机支持 SIPLACE 单传送导轨。
用两个用于供应元件的料位，1 号料位设有一个转换料台，2 号料位设有一个转换料位，共 60 个
料槽。
1 介绍 《用户手册》 SIPLACE E
1.3 贴片机说明 使用软件版本 SC 708.0 或更新 2014 年 12 月版
22
1.3 贴片机说明
1.3.1 SIPLACE 原理
贴片头从转换料台的供料器模块 （固定位置）或手动托盘支座的托盘或自动托盘交换器 （JTF-
MW） 的托盘中拾取元件，然后贴装到等待的印制电路板上。
SIPLACE E 贴片机具有一个贴片区和单传送导轨。
已在其他 SIPLACE 贴片机型中获得了验证的 “ 静止元件供给 ” 和 “ 静止 PCB” 原理，可以为您带
来多种决定性的优势：
– 元件续料和料带接合不会导致停机。
– 无振动的元件供料器，可确保即便是最小的元件 （如， 03015 元件）也可以被稳妥地拾起。
– 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
– 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
极高的灵活性、效率和可靠设置保证 SIPLACE 贴片机可实现最佳的生产率。
最短时间的停机提高了利用率和生产率。
《用户手册》 SIPLACE E 1 介绍
使用软件版本 SC 708.0 或更新 2014 年 12 月版 1.3 贴片机说明
23
1.3.2 贴片机序列号
可在 1 号料位的主电源开关下方找到贴片机的序列号。
1

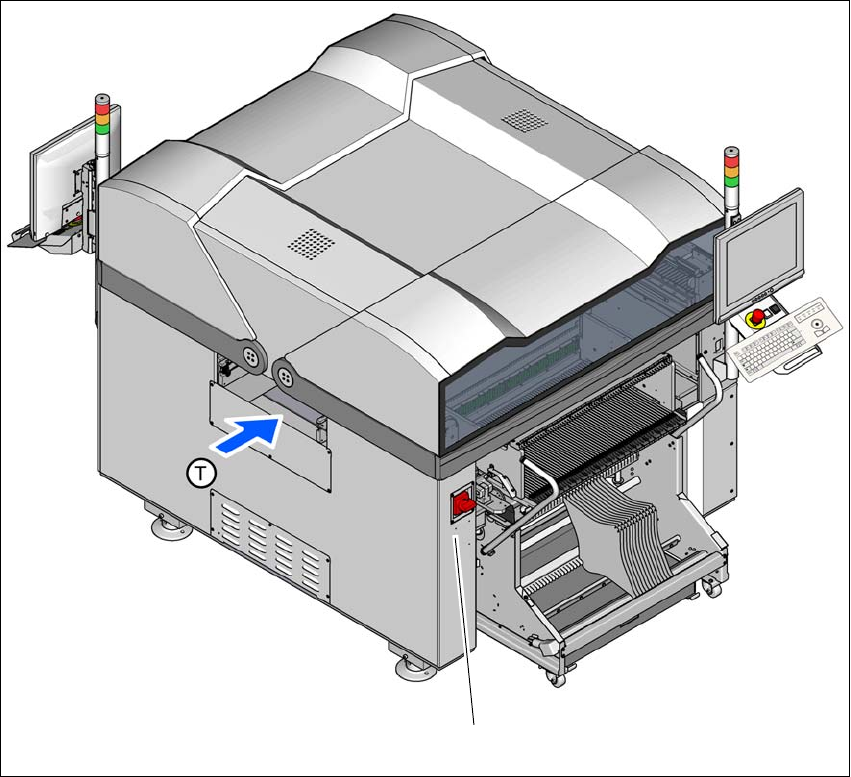

图 1.3 - 1 含序列号的铭牌的位置
(T) 行程方向
(1) 铭牌
(1)
